Ключевые особенности

  • Комбинированный тип 1+2+3
  • Высокий импульсный ток 25 кА
  • Отсутствие тока утечки
  • Запатентованная VG-технология
  • Оптимизация под временные перенапряжения
  • Дистанционная сигнализация отказа
  • Монтаж на DIN-рейку

Документация

УЗИП переменного тока серии DAC

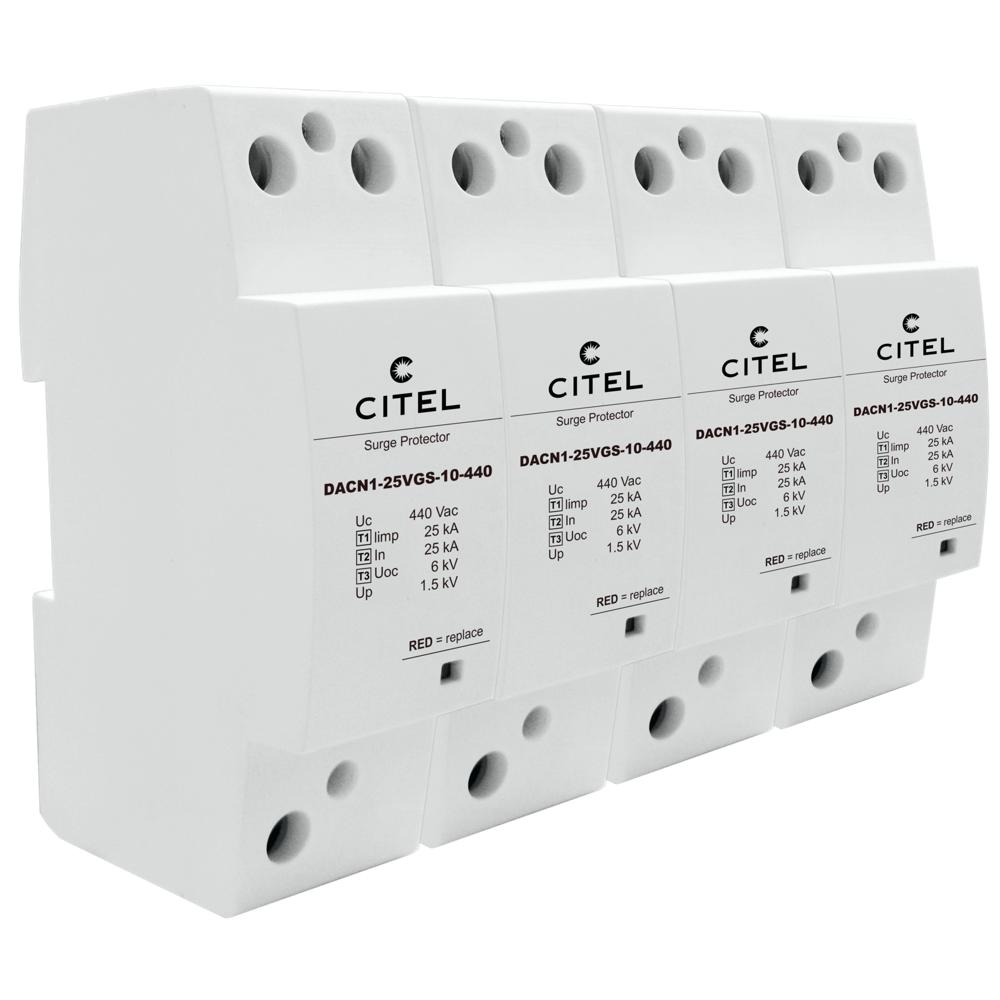

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACN1-25VGS-40-440 (29224022)

Артикул: 29224022
Цена товара:
56 208 ₽
Общая цена:
56 208 ₽
Срок поставки: 3-5 недель
Краткое описание
Комбинированный УЗИП CITEL DACN1-25VGS-40-440 класса Тип 1+2+3 для комплексной защиты однофазных сетей от грозовых и коммутационных перенапряжений. Объединяет три ступени защиты в одном модуле на основе запатентованной VG-технологии (MOV+GSG). Высокая стойкость: импульсный ток 25 кА (10/350 мкс), уровень защиты ≤1.5 кВ. Монтаж на DIN-рейку, двойная индикация состояния и удобное обслуживание.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN1-25VGS-40-440 предназначено для комплексной защиты однофазных электрических сетей переменного тока от разрушительных последствий прямых и косвенных ударов молнии, а также коммутационных перенапряжений. Это устройство класса Тип 1+2+3, которое обеспечивает максимальную ступенчатую защиту, выполняя функции вводного (Тип 1) и конечного (Тип 2 и 3) ограничителя в одном корпусе, что делает его идеальным решением для объектов, где требуется высокая надежность и экономия пространства в распределительном щите.

В основе устройства лежит запатентованная VG™-технология, которая объединяет высокоэнергетический варистор (MOV) и специальную газовую разрядную трубку (GSG). Эта гибридная схема обеспечивает быстрое время отклика (100 нс), отсутствие тока утечки в дежурном режиме и высокую стойкость к импульсным токам. УЗИП рассчитано на максимальное длительное рабочее напряжение 440 В и оптимизировано для стойкости к временным перенапряжениям (TOV). Монтаж осуществляется на стандартную DIN-рейку 35 мм, подключение — с помощью винтовых зажимов на провод сечением от 2.5 до 25 мм². Устройство совместимо с сетями, где установлены УЗО типа 'S' или замедленные, и требует установки внешнего предохранителя типа gG на 315 А.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) жилых, коммерческих и промышленных зданий.
  • Объекты с повышенными требованиями к молниезащите: насосные станции, базовые станции связи, медицинские учреждения.
  • Защита чувствительного электронного оборудования в системах автоматизации, сигнализации и телекоммуникаций.
  • Щитовые помещения коттеджей и таунхаусов, где требуется комплексная защита от всех типов перенапряжений.
  • Объекты с воздушным вводом электропитания, подверженные прямым ударам молнии в линию.

Ключевые особенности

  • Комбинированная защита Тип 1+2+3 в одном модуле для максимальной эффективности и экономии места.
  • VG™-технология (MOV+GSG) гарантирует высокую энергоемкость, нулевой ток утечки и длительный срок службы.
  • Высокая стойкость к импульсным токам: Iimp 25 кА (10/350 мкс), In 25 кА (8/20 мкс), Itotal 100 кА.
  • Двойная сигнализация состояния: механический индикатор на корпусе и перекидной контакт для дистанционной сигнализации.
  • Отсоединяемый модуль на каждую фазу для удобства обслуживания и замены.
  • Оптимизация под временные перенапряжения (TOV) и широкий температурный диапазон работы от -40°C до +85°C.

Технические характеристики

  • Тип УЗИП: 1+2+3
  • Макс. рабочее напряжение (Uc): 440 В перем. тока
  • Импульсный ток (Iimp) 10/350 мкс: 25 кА
  • Номинальный ток разряда (In) 8/20 мкс: 25 кА
  • Макс. ток разряда (Imax) 8/20 мкс: 70 кА
  • Уровень защиты (Up): ≤ 1.5 кВ
  • Конфигурация: 1-полюсный (схема 4+0)
  • Подключение: Винтовой зажим 2.5-25 мм²
  • Монтаж: DIN-рейка 35 мм
  • Дистанционная сигнализация: Перекидной контакт, 250 В / 0.5 А (AC)
  • Степень защиты корпуса: IP20
  • Стандарт: Соответствует EN/IEC 61643-11
  • Артикул производителя: 29224022

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 4P (4+0)
Система заземления TNS
Uc AC, макс. рабочее напр., В 440
Iimp(10/350), имп. ток на полюс, кА 25
In(8/20), номин. ток разряда, кА 25
Imax(8/20), макс. ток разряда, кА 70
Up L/N, напряжение защиты, кВ 1.5
Допустимый ток короткого замыкания, Isccr, А 50000
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам EN 61643-11, IEC 61643-11
