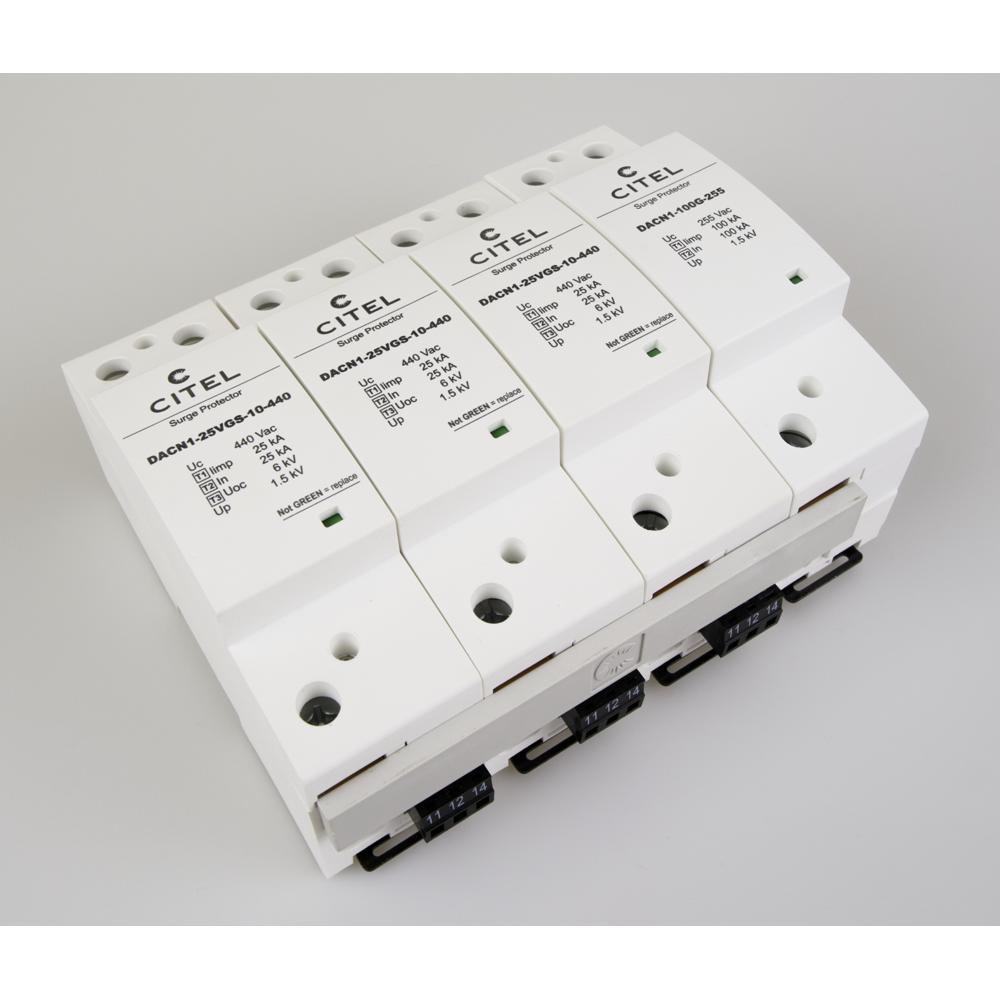

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN1-25VGS-31-440 (артикул 29223122) представляет собой комбинированный ограничитель перенапряжений класса 1+2+3, предназначенный для защиты трехфазных электрических сетей переменного тока от прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает трехступенчатую защиту в одном корпусе, что позволяет эффективно ограничивать как мощные импульсные токи с формой волны 10/350 мкс, так и наведенные перенапряжения с крутым фронтом, гарантируя безопасность дорогостоящего оборудования.

УЗИП CITEL DACN1-25VGS-31-440 построено на запатентованной VG™-технологии, которая объединяет высокоэнергетический варистор (MOV) и специальную газоразрядную трубку (GSG). Такая гибридная схема обеспечивает отсутствие тока утечки в рабочем режиме, что продлевает срок службы устройства и исключает ложные срабатывания защитной автоматики. Устройство оптимизировано для работы с временными перенапряжениями (TOV) и способно выдерживать как кратковременные (580 В AC в течение 5 секунд), так и длительные (770 В AC в течение 120 минут) повышения напряжения в сети. Подключение осуществляется через винтовые зажимы сечением до 25 мм², а монтаж производится на стандартную DIN-рейку 35 мм. Устройство имеет конфигурацию 3+1 (три полюса L-N и один N-PE) и оснащено отсоединяемым модулем для каждой фазы, что упрощает обслуживание и замену.

Области применения

• Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) жилых, административных и промышленных зданий.
• Системы молниезащиты объектов с внешней молниезащитой, где требуется защита от прямых ударов молнии (Iimp 25 кА на полюс).
• Защита критически важного оборудования: серверных, телекоммуникационных узлов, систем безопасности и автоматизации.
• Промышленные объекты с высокими требованиями к бесперебойности электроснабжения (нефтегазовая отрасль, химическая промышленность, машиностроение).
• Объекты с трехфазной сетью 380/400 В (с максимальным рабочим напряжением до 440 В AC), где требуется комбинированная защита от импульсных перенапряжений.

Ключевые особенности

• Комбинированный тип 1+2+3: Обеспечивает полную защиту от прямых ударов молнии (10/350 мкс), наведенных перенапряжений и коммутационных помех в одном устройстве.
• VG™-технология: Гибридная схема (варистор + газовая трубка) гарантирует отсутствие тока утечки и высокую надежность.
• Высокая пропускная способность: Импульсный ток Iimp 25 кА на полюс (L/N) и 100 кА на линию N/PE, что позволяет использовать устройство на объектах с высоким уровнем грозовой активности.
• Дистанционная сигнализация: Встроенный перекидной контакт (250 В / 0.5 А AC) позволяет удаленно контролировать состояние устройства и своевременно узнавать о его выходе из строя.
• Устойчивость к перенапряжениям (TOV): Устройство выдерживает временные повышения напряжения до 770 В AC в течение 120 минут, что исключает ложные отключения при авариях в сети.

Технические характеристики

• Тип УЗИП: 1+2+3 (по IEC 61643-11 / EN 61643-11)
• Максимальное рабочее напряжение (Uc): 440 В AC
• Номинальный ток разряда (In): 25 кА (8/20 мкс)
• Импульсный ток (Iimp): 25 кА (10/350 мкс) на полюс; 100 кА (N/PE)
• Максимальный ток разряда (Imax): 70 кА (8/20 мкс)
• Уровень защиты (Up): 1.5 кВ (при In и 6 кВ)
• Допустимый ток короткого замыкания (Isccr): 50 000 A
• Время отклика: 100 нс
• Конфигурация: 4-полюсный (3+1)
• Диапазон рабочих температур (Tu): от -40°C до +85°C
• Степень защиты корпуса: IP20
• Вес: 1.652 кг
