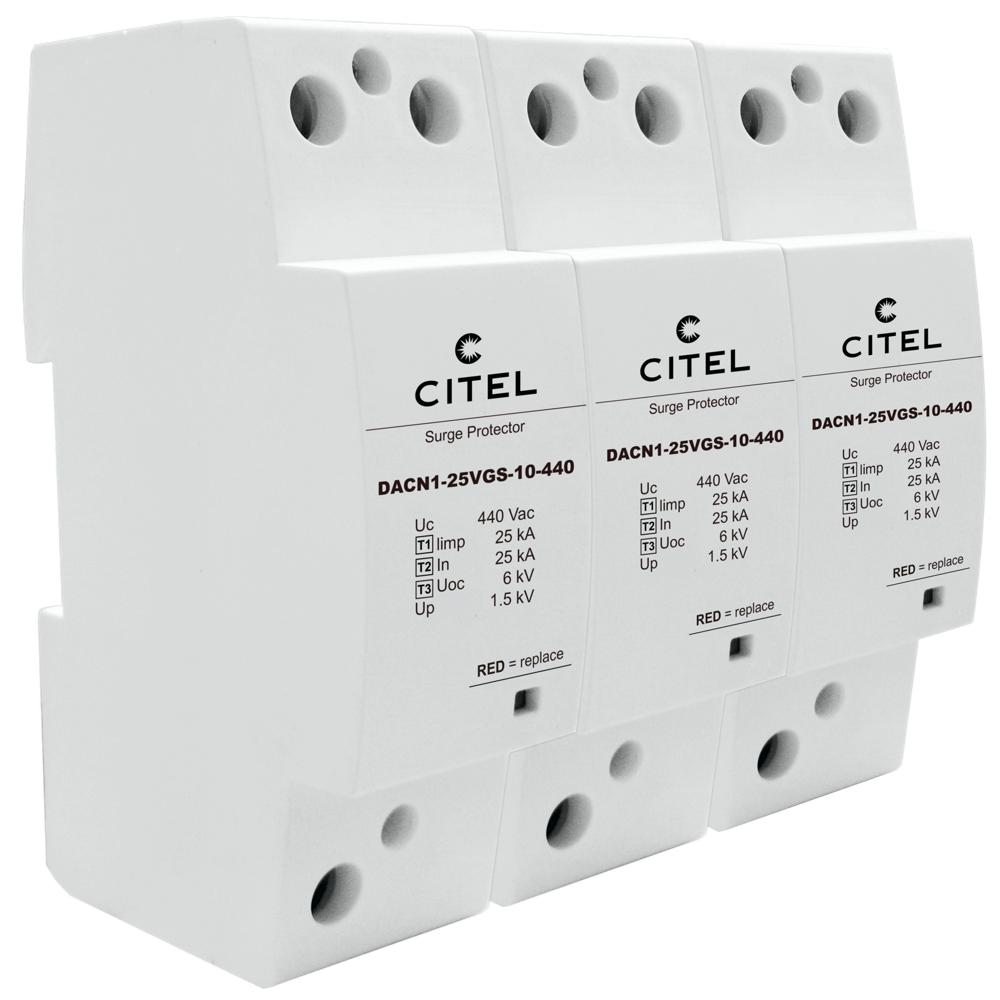

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN1-25VGS-30-440 предназначено для комплексной защиты трехфазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Это устройство класса Тип 1+2+3 (B+C), которое обеспечивает максимальный уровень безопасности, выполняя функции вводного, распределительного и локального ограничителя перенапряжений в одном корпусе. Оно способно поглощать и отводить в землю мощные импульсные токи, предотвращая повреждение дорогостоящего электрооборудования, систем автоматизации и электросетей.
УЗИП построено на инновационной VG™-технологии, которая объединяет в одной схеме высокоэнергетический варистор (MOV) и специальную газовую разрядную трубку (GSG). Эта комбинация обеспечивает исключительную устойчивость к импульсным токам формы 10/350 мкс, характерным для прямых ударов молнии, и высокую скорость срабатывания. Устройство предназначено для монтажа в распределительных щитах на симметричную DIN-рейку 35 мм и подключается к сети через винтовые зажимы на кабель сечением от 2.5 до 25 мм². Оно совместимо с трехфазными сетями с рабочим напряжением до 440 В переменного тока и имеет встроенную систему защиты от временных перенапряжений (TOV). Для безопасной эксплуатации в цепи перед УЗИП должен быть установлен внешний предохранитель типа gG на 315 А.
Области применения
- Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) жилых, коммерческих и промышленных зданий.
- Защита систем бесперебойного питания (ИБП), генераторных установок и силового электрооборудования.
- Объекты с протяженными воздушными линиями электропередач или расположенные в регионах с высокой грозовой активностью.
- Щиты управления и автоматизации, где требуется защита чувствительной электроники от наведенных помех.
- Распределительные сети, требующие защиты по схеме 3+0 (защита всех трех фаз относительно земли).
Ключевые особенности
- Комбинированная защита Тип 1+2+3: Одно устройство заменяет три уровня защиты, обеспечивая безопасность от прямых и удаленных грозовых разрядов, а также коммутационных помех.
- Высокая стойкость к импульсному току: Iimp 25 кА (10/350 мкс) и Imax 70 кА (8/20 мкс) гарантируют надежность при сильных перенапряжениях.
- Отсоединяемые модули и двойная сигнализация: Каждый фазный модуль можно заменить отдельно. Состояние УЗИП отображается механическим индикатором и передается на дистанционный пульт через перекидной контакт (НО/З).
- Отсутствие тока утечки: Благодаря VG-технологии устройство не создает токов утечки в штатном режиме, что исключает ложные срабатывания УЗО/ДИФ.
- Оптимизация под временные перенапряжения (TOV): Устройство выдерживает повышенное сетевое напряжение 580 В в течение 5 секунд и 770 В в течение 120 минут, что повышает его надежность и пожаробезопасность.
Технические характеристики
- Тип УЗИП (по EN/IEC 61643-11): 1+2+3 (B+C)
- Макс. рабочее напряжение переменного тока (Uc): 440 В
- Номинальный ток разряда (In): 25 кА (8/20 мкс)
- Импульсный ток (Iimp): 25 кА (10/350 мкс)
- Максимальный ток разряда (Imax): 70 кА (8/20 мкс)
- Уровень защиты (Up): ≤ 1.5 кВ
- Конфигурация защиты: 3+0 (однополюсные модули)
- Подключение: Винтовые зажимы для кабеля 2.5–25 мм²
- Дистанционная сигнализация: Перекидной контакт (1 перекидной), макс. 250 В / 0.5 А (AC) или 30 В / 3 А (DC)
- Монтаж: На DIN-рейку 35 мм
- Степень защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C
- Рекомендуемый внешний предохранитель: gG, 315 А
