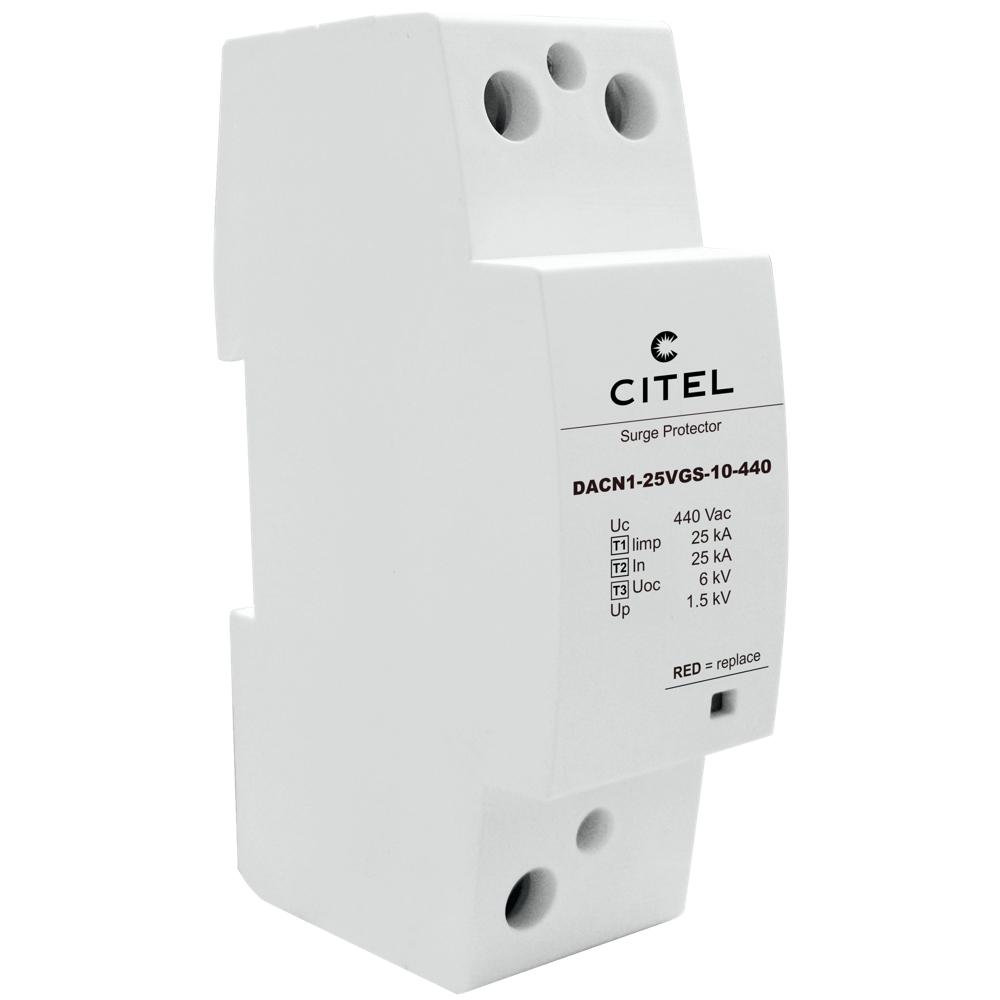

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN1-25VGS-10-440 (артикул 29221022) представляет собой комбинированный ограничитель перенапряжений класса 1+2+3, предназначенный для защиты однофазных электрических сетей переменного тока от прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает три уровня защиты в одном корпусе, что позволяет эффективно ограничивать как мощные импульсные токи молнии (10/350 мкс), так и наведенные перенапряжения (8/20 мкс). Устройство рассчитано на максимальное рабочее напряжение 440 В переменного тока и номинальный ток разряда 25 кА, что делает его идеальным решением для главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных объектов.
УЗИП CITEL DACN1-25VGS-10-440 построено на запатентованной VG™-технологии, которая объединяет в себе высокоэнергетический варистор (MOV) и специальную газовую трубку (GSG). Такая гибридная схема обеспечивает уникальные характеристики: полное отсутствие тока утечки в нормальном режиме работы, что исключает деградацию элементов и продлевает срок службы устройства, а также способность выдерживать временные перенапряжения (TOV) до 770 В в течение 120 минут без повреждений. Устройство монтируется на DIN-рейку 35 мм и подключается через винтовые зажимы сечением до 25 мм². Благодаря поддержке режима "1+0" (фаза-ноль) и совместимости с любыми типами сетей TN-S, TN-C-S, TT, оно легко интегрируется в существующую систему электроснабжения.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых многоквартирных домов и коттеджей.
- Системы электроснабжения административных зданий, офисных центров и торговых комплексов.
- Промышленные объекты, производственные линии и распределительные пункты с высокими требованиями к надежности электроснабжения.
- Системы наружного освещения, светофорные объекты и телекоммуникационное оборудование, требующие защиты от прямых ударов молнии.
- Объекты с повышенными требованиями к безопасности, где необходимо исключить риск возгорания из-за токов утечки (больницы, музеи, серверные).
Ключевые особенности
- Трехуровневая защита (Тип 1+2+3): Один прибор заменяет три ступени защиты, экономя место в щите и упрощая монтаж.
- VG™-технология: Гибрид варистора и газовой трубки обеспечивает нулевой ток утечки и высокую устойчивость к временным перенапряжениям (TOV).
- Высокая пропускная способность: Выдерживает импульсный ток 25 кА (10/350 мкс) и максимальный ток разряда до 70 кА (8/20 мкс).
- Дистанционная сигнализация: Встроенный перекидной контакт (250 В / 0,5 А) позволяет передавать сигнал об отключении модуля на пульт диспетчера или в систему автоматизации.
- Визуальная индикация: Механический индикатор на корпусе наглядно показывает состояние устройства (исправен/требует замены).
Технические характеристики
- Тип УЗИП по IEC 61643-11: 1+2+3
- Максимальное рабочее напряжение (Uc): 440 В AC
- Номинальный ток разряда (In): 25 кА (8/20 мкс)
- Импульсный ток (Iimp): 25 кА (10/350 мкс)
- Максимальный ток разряда (Imax): 70 кА (8/20 мкс)
- Уровень защиты (Up): 1,5 кВ
- Испытание комбинированной волной (Uoc): 6 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Рабочая температура (Tu): от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94 V-0 (самозатухающий)
- Сечение подключаемых проводников: 2,5 - 25 мм²
- Вес: 0,408 кг
