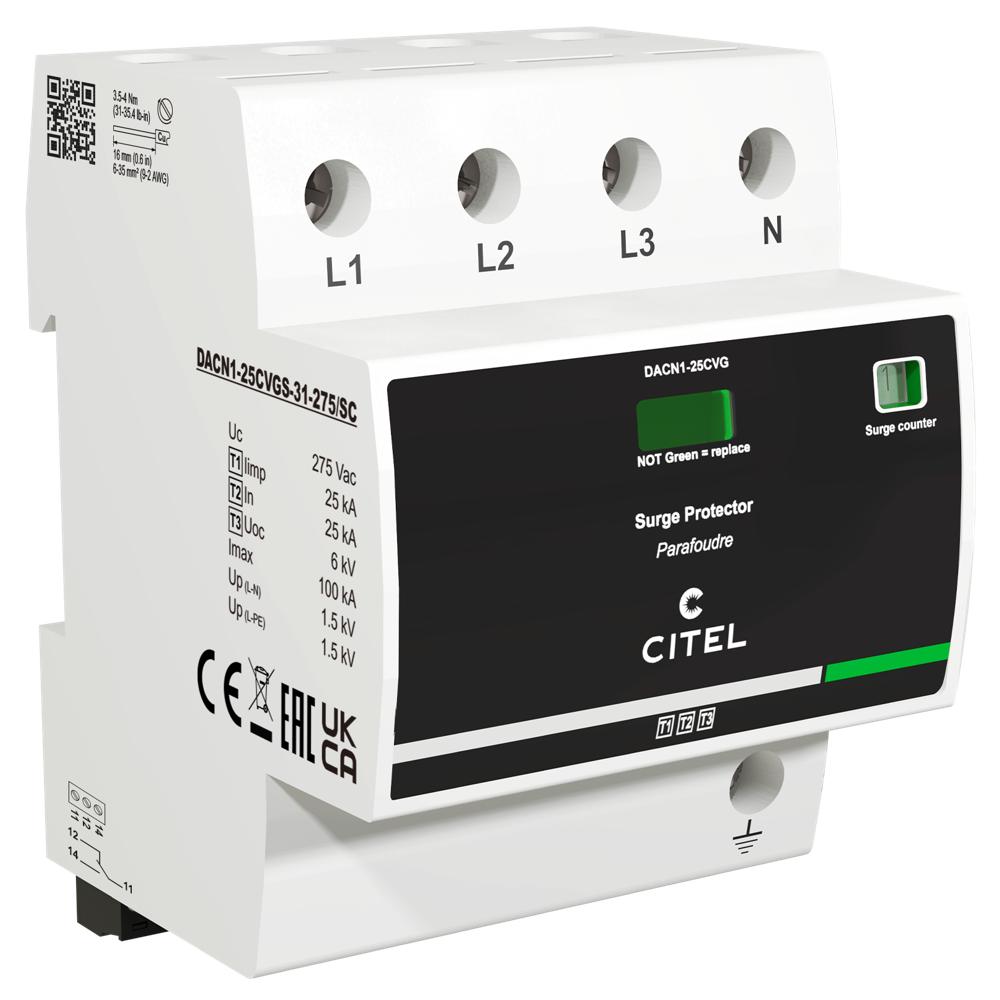

Устройство защиты от импульсных перенапряжений CITEL DACN1-25CVGS-31-275/SC (артикул 64136) — это компактный моноблочный УЗИП типа 1+2+3, предназначенный для защиты трёхфазных электрических сетей 230/400 В с нейтралью от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от опасных импульсных скачков напряжения, объединяя функции трёх классов защиты в одном корпусе.
В основе работы УЗИП лежит технология VG (комбинация высокоэнергетического варистора MOV и специальной газовой трубки GSG), которая обеспечивает эффективное ограничение перенапряжений без тока утечки в нормальном режиме. Устройство рассчитано на импульсный ток Iimp 25 кА при форме волны 10/350 мкс и суммарный ток молнии Itotal 100 кА, что позволяет применять его на вводе в здание. УЗИП оптимизирован для работы в условиях временных перенапряжений (TOV), выдерживает 335 В АС в течение 5 секунд и 440 В АС в течение 120 минут. Подключение выполняется винтовыми зажимами сечением 2,5–25 мм², монтаж — на стандартную DIN-рейку 35 мм. Устройство совместимо с сетями с конфигурацией нейтрали TT и TNS, оснащено встроенным счётчиком импульсов перенапряжений, механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации.
Области применения
- Защита вводных распределительных устройств жилых, офисных и промышленных зданий
- Защита трёхфазных сетей 230/400 В с системами заземления TT и TNS
- Защита ответственного электрооборудования: серверных, систем связи, автоматики, медицинской техники
- Применение в качестве первой ступени защиты на вводе с последующими УЗИП типа 2 и 3
- Объекты с повышенными требованиями к надёжности электроснабжения и защите от грозовых перенапряжений
Ключевые особенности
- Компактный моноблочный УЗИП типа 1+2+3 с импульсным током Iimp 25 кА (10/350 мкс)
- Встроенный счётчик импульсов перенапряжений для контроля срабатываний
- Технология VG (MOV + GSG) — отсутствие тока утечки и сопровождающего тока
- Оптимизация под временные перенапряжения (TOV) с высокой устойчивостью
- Дистанционная сигнализация отключения через перекидной контакт
- Соответствие стандартам EN 61643-11 и IEC 61643-11
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Номинальный ток разряда (In): 25 кА
- Макс. ток разряда (Imax): 100 кА
- Импульсный ток на полюс (Iimp): 25 кА (10/350 мкс)
- Суммарный ток молнии (Itotal): 100 кА
- Уровень защиты (Up L/N и N/PE): 1,5 кВ при In (8/20 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Подсоединение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Вес: 0,662 кг
- Стандарты: EN 61643-11 / IEC 61643-11
- Артикул: 64136
