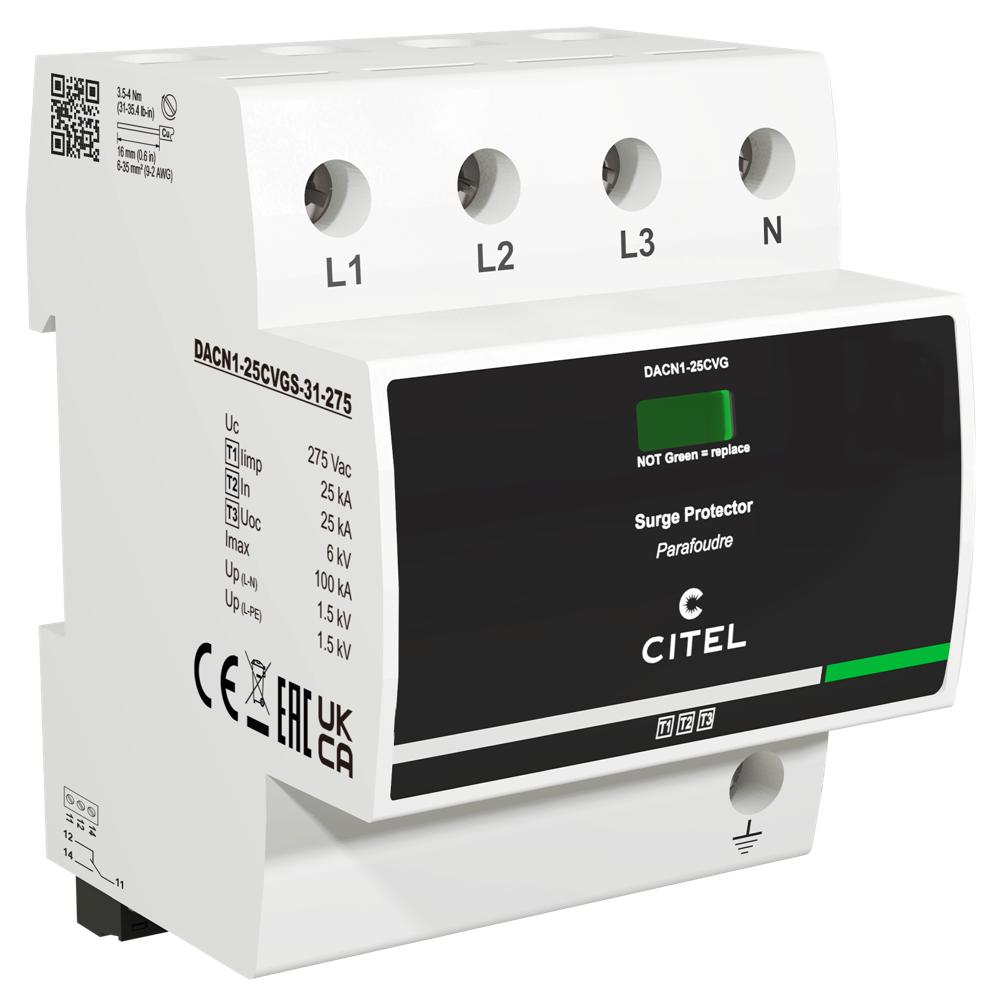

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACN1-25CVGS-31-275 артикул 64135 — это профессиональное устройство класса Тип 1+2+3, предназначенное для защиты трёхфазных электрических сетей 230/400 В с нейтралью от прямых ударов молнии, коммутационных перенапряжений и импульсных помех. Устройство обеспечивает комплексную защиту электрооборудования, распределительных щитов и ответственных потребителей от опасных перенапряжений, возникающих как при грозовых разрядах, так и при коммутационных процессах в сети. Благодаря высокому импульсному току Iimp 25 кА (10/350 мкс) и суммарному току молнии Itotal 100 кА, УЗИП способно отводить значительную энергию разряда, предотвращая повреждение подключённого оборудования.
В основе работы устройства лежит фирменная технология VG (MOV + GSG), объединяющая высокоэнергетический варистор и специальную газовую трубку, что обеспечивает эффективное ограничение перенапряжений и отсутствие тока утечки в нормальном режиме работы. УЗИП оптимизирован для работы в условиях временных перенапряжений (TOV), выдерживая 335 В АС в течение 5 секунд, 440 В АС в течение 120 минут и 1200 В/300 А/200 мс по цепи N/PE. Устройство выполнено в виде моноблока, устанавливается на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети винтовыми зажимами сечением 2,5–25 мм². Конфигурация нейтрали TT-TNS, наличие механического индикатора отключения и выход на перекидной контакт для дистанционной сигнализации делают устройство удобным для интеграции в системы мониторинга и автоматики. УЗИП соответствует стандартам EN 61643-11 и IEC 61643-11.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита ответственного электрооборудования промышленных предприятий, производственных линий и технологических установок
- Защита объектов с воздушным вводом линий электропередачи, подверженных прямым ударам молнии
- Защита систем электроснабжения коммерческих и административных зданий, объектов телекоммуникаций и ЦОД
- Применение в сетях с системами заземления TT и TNS в качестве первой ступени защиты совместно с УЗИП Тип 2 и Тип 3
Ключевые особенности
- Компактный моноблочный УЗИП Тип 1+2+3 с технологией VG (MOV + GSG)
- Высокий импульсный ток Iimp 25 кА при импульсе 10/350 мкс и суммарный ток молнии Itotal 100 кА
- Оптимизирован для работы при временных перенапряжениях (TOV), отсутствие тока утечки
- Механический индикатор отключения и выход на перекидной контакт для дистанционной сигнализации
- Съёмный одноблочный корпус, монтаж на DIN-рейку 35 мм, соответствие EN 61643-11 и IEC 61643-11
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение Uc: 275 Vac
- Временное перенапряжение UT (5 сек.): 335 В АС выдерживает
- Временное перенапряжение UT (120 мин.): 440 В АС выдерживает
- Временное перенапряжение N/PE UT: 1200 В / 300 А / 200 мс выдерживает
- Номинальный ток разряда In: 25 кА
- Макс. ток разряда Imax: 100 кА
- Импульсный ток на полюс Iimp: 25 кА
- Суммарный ток молнии Itotal: 100 кА
- Испытание комбинированной волной Uoc: 6 кВ
- Уровень защиты L/N @ In (8/20 мкс): Up 1,5 кВ
- Уровень защиты N/PE @ In (8/20 мкс): Up 1,5 кВ
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Технология: VG (MOV + GSG)
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Формат: одноблочный съёмный корпус
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Дистанционная сигнализация: перекидной контакт, 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Плавкий предохранитель: 315 А max, тип gG или SFD1-25S
- Вес: 0,658 кг
- Соответствие стандартам: EN 61643-11 / IEC 61643-11
- Артикул: 64135
