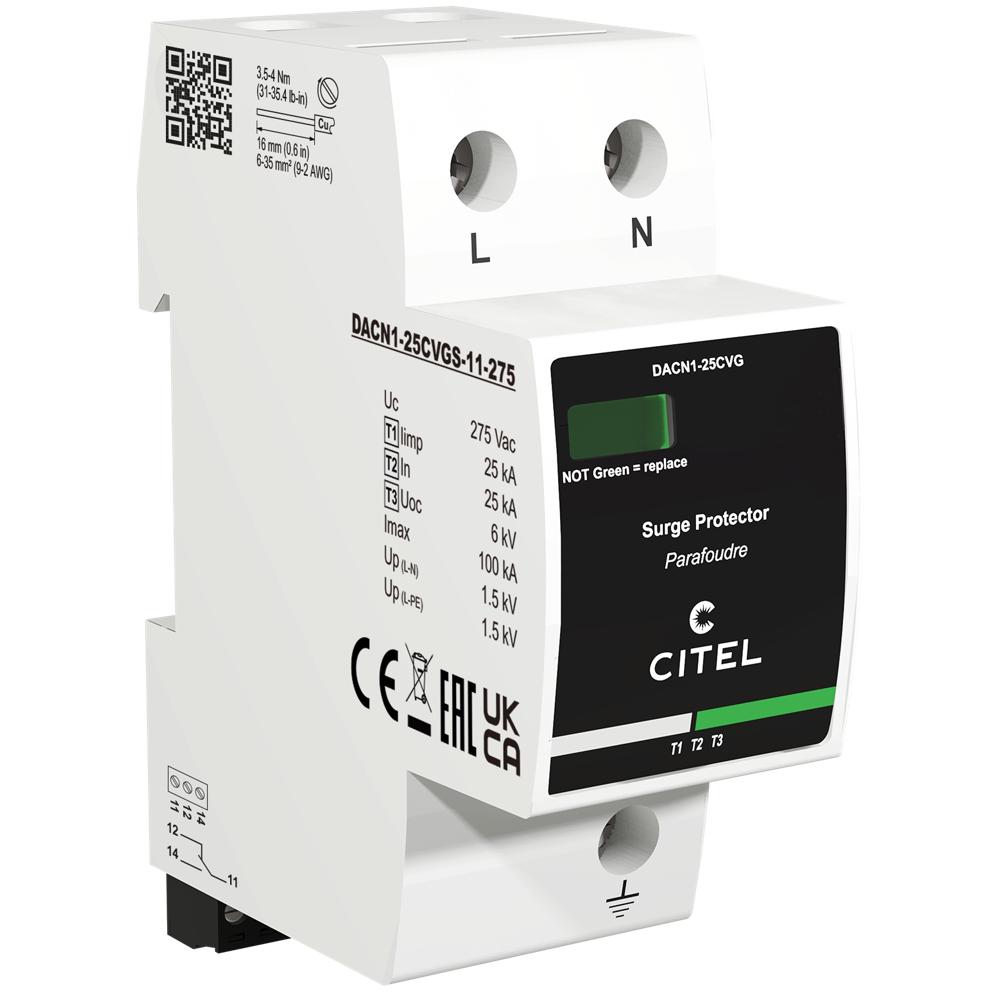

Устройство защиты от импульсных перенапряжений CITEL DACN1-25CVGS-11-275 (артикул 64176) — это компактный моноблочный УЗИП типа 1+2+3, предназначенный для защиты однофазных сетей переменного тока 230 В от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает комплексную защиту электрооборудования от прямых ударов молнии (тип 1), наведённых импульсов (тип 2) и остаточных перенапряжений (тип 3), объединяя функции трёх классов защиты в одном корпусе. Применяется на вводе питания в зданиях и сооружениях, где требуется надёжная защита ответственного оборудования.
В основе работы УЗИП лежит технология VG (высокоэнергетический варистор MOV в сочетании со специальной газовой трубкой GSG), обеспечивающая эффективный отвод импульсных токов без тока утечки в нормальном режиме. Устройство выдерживает импульсный ток Iimp 25 кА при форме волны 10/350 мкс и суммарный ток молнии Itotal 50 кА, что делает его пригодным для установки в зонах с высокой грозовой активностью. УЗИП оптимизирован для работы в условиях временных перенапряжений (TOV): выдерживает 335 В АС в течение 5 секунд, 440 В АС в течение 120 минут, а также 1200 В/300 А/200 мс по цепи N/PE. Подключение выполняется винтовыми зажимами с сечением проводников от 2,5 до 25 мм², монтаж — на стандартную DIN-рейку 35 мм. Устройство совместимо с системами заземления TT и TNS, оснащено механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации.
Области применения
- Защита вводных распределительных щитов жилых, административных и промышленных зданий
- Защита систем электроснабжения с воздушным вводом в зонах с высокой грозовой активностью
- Защита ответственного оборудования: серверных, телекоммуникационных шкафов, систем автоматизации
- Применение в сетях 230 В однофазного переменного тока с системами заземления TT и TNS
- Комплексная защита в составе многоуровневых систем молниезащиты (тип 1+2+3 на одном уровне)
Ключевые особенности
- Компактный моноблочный УЗИП типа 1+2+3 в одном корпусе
- Технология VG (MOV + GSG) — высокоэнергетический варистор с газовой трубкой
- Отсутствие тока утечки и сопровождающего тока
- Оптимизирован для устойчивости к временным перенапряжениям (TOV)
- Механический индикатор отключения и дистанционная сигнализация
- Соответствие стандартам EN 61643-11 и IEC 61643-11
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 230 В однофазный, конфигурация нейтрали TT-TNS
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Временное перенапряжение (UT): 335 В АС / 5 сек; 440 В АС / 120 мин; 1200 В / 300 А / 200 мс (N/PE)
- Номинальный ток разряда (In): 25 кА
- Макс. ток разряда (Imax): 100 кА
- Импульсный ток на полюс (Iimp): 25 кА (10/350 мкс)
- Суммарный ток молнии (Itotal): 50 кА
- Уровень защиты (Up) L/N и N/PE: 1,5 кВ при In (8/20 мкс)
- Испытание комбинированной волной (Uoc): 6 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Подсоединение: винтовые зажимы 2,5–25 мм²; монтаж на DIN-рейку 35 мм
- Рабочая температура: −40…+85 °C; степень защиты IP20; материал корпуса UL94 V-0
- Дистанционная сигнализация: перекидной контакт, 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Сопряжённые устройства: внутренний терморазмыкатель; УЗО типа «S» или замедленное; предохранитель 315 А max (gG) или SFD1-25S
- Вес: 0,285 кг
