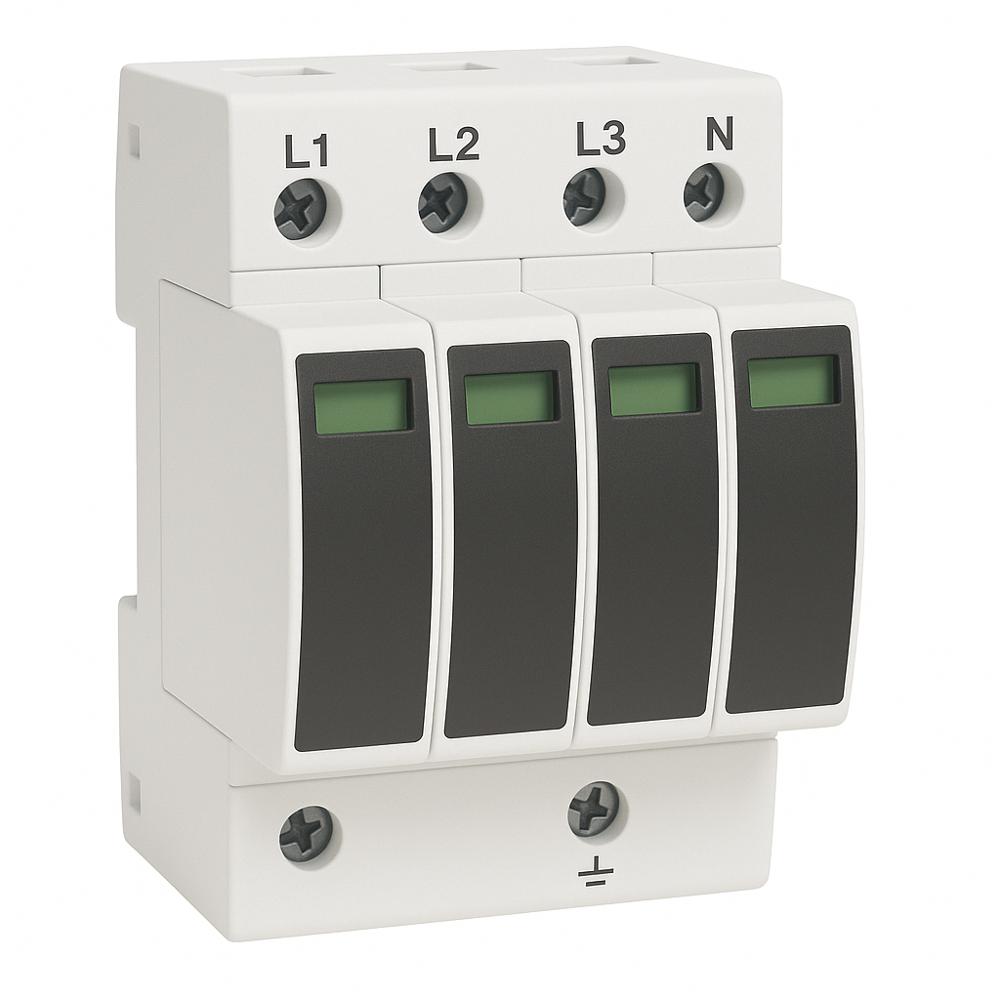

Устройство защиты от импульсных перенапряжений CITEL DACN1-13S-40-760 (артикул 29114012) — это высокомощный трехфазный УЗИП типа 1+2 с нейтралью, предназначенный для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений в сетях переменного тока с максимальным рабочим напряжением до 760 В. Устройство обеспечивает отвод импульсных токов большой энергии в заземляющий контур, предотвращая повреждение чувствительного оборудования и обеспечивая бесперебойную работу электроустановок.
В основе работы УЗИП лежит технология металлооксидных варисторов (MOV) с высокоэнергетической способностью разряда. При возникновении импульсного перенапряжения варистор мгновенно снижает свое сопротивление, отводя избыточный ток на землю и ограничивая напряжение до безопасного уровня (Up = 3,5 кВ при In). Устройство выполнено в модульном исполнении с возможностью замены съемного модуля для каждой фазы, что упрощает обслуживание и восстановление работоспособности после срабатывания. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети через винтовые клеммы сечением 2,5–25 мм² (до 35 мм² для жестких проводников). Конфигурация SPD — 3 фазы + нейтраль (схема 4+0). Устройство оснащено визуальной индикацией состояния (механический индикатор красный/зеленый для каждого полюса) и дистанционной сигнализацией с перекидным контактом для интеграции в системы мониторинга. УЗИП соответствует стандартам EN 61643-11 и IEC 61643-11, имеет встроенный термозащитный расцепитель и не требует установки дополнительного предохранителя при соблюдении условий (рекомендуется предохранитель gG 125 А для резервной защиты).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов
- Защита электрооборудования в сетях с напряжением до 760 В переменного тока (трехфазные сети с нейтралью)
- Организация системы молниезащиты зданий и сооружений (внешняя и внутренняя защита)
- Защита телекоммуникационного и серверного оборудования, систем автоматизации и диспетчеризации
- Применение в нефтегазовой, энергетической, транспортной и инфраструктурной отраслях с высокими требованиями к надежности
Ключевые особенности
- Тип 1+2 — защита от прямых ударов молнии (Iimp 12,5 кА при 10/350 мкс) и коммутационных перенапряжений (In 40 кА, Imax 80 кА при 8/20 мкс)
- Высокая мощность разряда энергии — удельная энергия 40 кДж/Ом на полюс
- Съемный модуль для каждой фазы — быстрая замена без демонтажа всего устройства
- Визуальная и дистанционная сигнализация — механический индикатор (красный/зеленый) и перекидной контакт для удаленного мониторинга
- Встроенный термозащитный расцепитель и отсутствие сопровождающего тока (If = None) — безопасность и надежность
- Соответствие EN 61643-11 и IEC 61643-11 — гарантия качества и совместимости
Технические характеристики
- Тип SPD: 1+2
- Максимальное рабочее напряжение (Uc): 760 В переменного тока
- Максимальный ток нагрузки при 25°C (IL): 100 А
- Номинальный разрядный ток (In, 15 x 8/20 мкс): 40 кА
- Максимальный разрядный ток (Imax, 8/20 мкс на полюс): 80 кА
- Импульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кА
- Удельная энергия на полюс (W/R, 10/350 мкс): 40 кДж/Ом
- Уровень защиты (Up при In, 8/20 мкс): 3,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация SPD: 3 фазы + нейтраль (схема 4+0)
- Технология: металлооксидный варистор (MOV)
- Подключение к сети: винтовые клеммы 2,5–25 мм² (35 мм² жесткий)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: от -40 до +85°C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс (красный/зеленый)
- Дистанционная сигнализация: перекидной контакт, макс. 250 В / 0,5 А (AC) или 30 В / 3 А (DC)
- Габариты: 8 модулей (TE) по EN43880
- Вес: 1,592 кг
- Стандарты: EN 61643-11 / IEC 61643-11
- Артикул: 29114012
