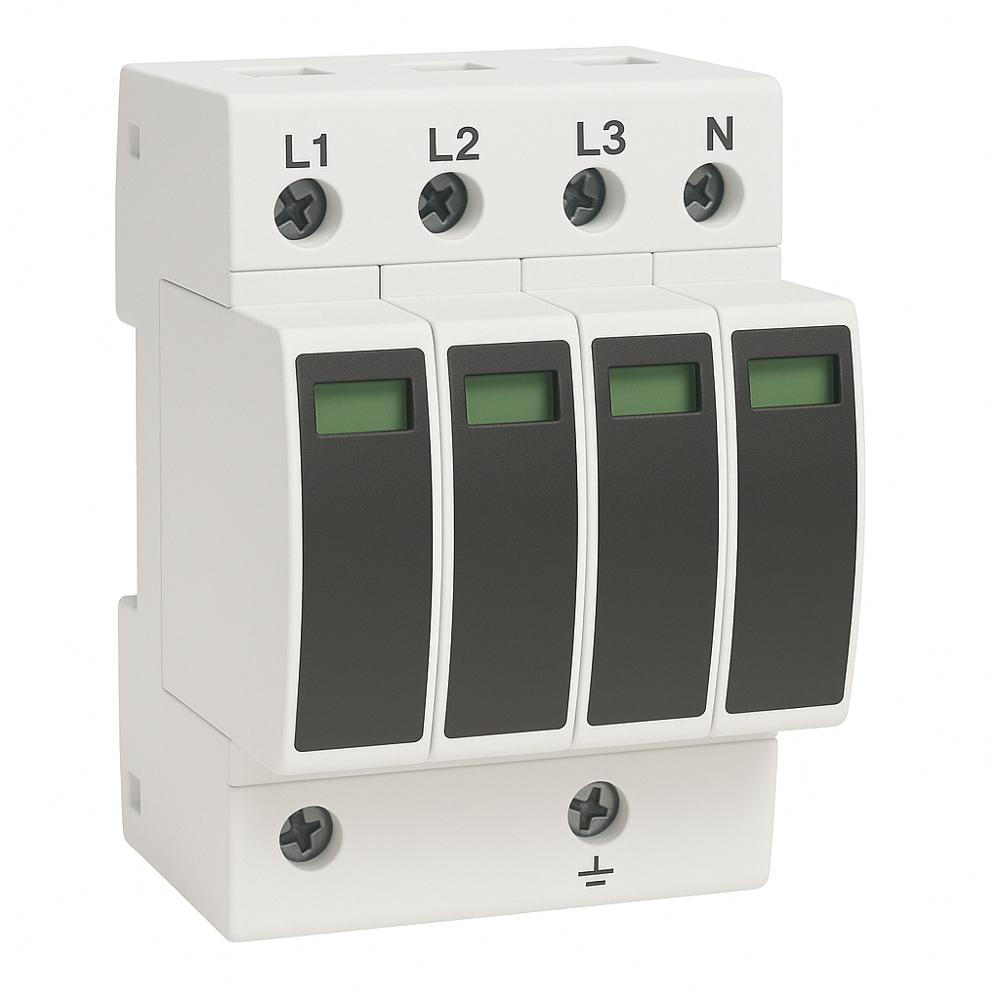

Устройство защиты от импульсных перенапряжений CITEL DACN1-13S-30-760 (артикул 29113012) — это высокоэнергетический трёхфазный УЗИП типа 1+2, предназначенный для защиты электрооборудования и электроустановок от прямых ударов молнии и коммутационных перенапряжений. Устройство обеспечивает отвод импульсных токов большой энергии в заземляющий контур, ограничивая амплитуду перенапряжений до безопасного для оборудования уровня. Применяется в системах с максимальным рабочим напряжением до 760 В переменного тока и способно выдерживать импульсные токи до 80 кА (8/20 мкс) и 12,5 кА (10/350 мкс) на полюс.
В основе работы УЗИП CITEL DACN1-13S-30-760 лежит высокоэнергетический варистор (V), который при превышении порогового напряжения резко снижает своё сопротивление и отводит избыточную энергию импульса на заземление. Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) обеспечивают безопасное отключение модуля при его перегреве или выходе из строя, предотвращая возгорание. Каждая фаза оснащена съёмным модулем с механическим индикатором отключения (MI), что упрощает обслуживание и замену без демонтажа всего устройства. Устройство имеет выход на перекидной контакт для дистанционной сигнализации отключения, что позволяет интегрировать его в системы мониторинга и автоматики. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм². УЗИП соответствует стандартам EN 61643-11 и IEC 61643-11, конфигурация — 3+0 (трёхфазная схема без отдельного N-полюса). Для корректной работы рекомендуется устанавливать последовательно с предохранителем типа gG на 125 А и УЗО типа «S» или замедленного действия.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов от прямых ударов молнии.
- Защита электрооборудования в системах электроснабжения зданий и сооружений с трёхфазной сетью до 760 В переменного тока.
- Применение в составе комплексных систем молниезащиты и заземления на объектах энергетики, нефтегазовой отрасли и телекоммуникаций.
- Защита ответственного оборудования в ЦОД, на производственных линиях и в системах автоматизации, чувствительных к импульсным перенапряжениям.
- Использование в качестве первой ступени защиты в многоступенчатых схемах с последующими УЗИП типа 2 и 3.
Ключевые особенности
- Тип 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений.
- Высокая энергоёмкость: Iimp 12,5 кА (10/350 мкс), In 40 кА, Imax 80 кА на полюс.
- Съёмный модуль для каждой фазы с механическим индикатором отключения.
- Дистанционная сигнализация отключения через перекидной контакт (250 В / 0,5 А AC; 30 В / 3 А DC).
- Соответствие международным стандартам EN 61643-11 и IEC 61643-11.
- Прочный корпус из термопластика UL94 V-0, устойчивый к возгоранию.
Технические характеристики
- Тип УЗИП: 1+2
- Макс. AC рабочее напряжение (Uc): 760 В AC
- Макс. линейный ток @25°C (IL): 100 А
- Временное перенапряжение — 5 сек. (UT): 1000 В AC (выдерживает)
- Временное перенапряжение — 120 мин. (UT): 1325 В AC (отключение)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Импульсный ток на полюс (Iimp): 12,5 кА (10/350 мкс)
- Удельная энергия на полюс (W/R): 40 кДж/Ом
- Уровень защиты (Up): 3,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: высокоэнергетический варистор
- Конфигурация УЗИП: 3-фазный (схема 3+0)
- Подсоединение к сети: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Дистанционная сигнализация: перекидной контакт, 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Сечение провода для удалённой сигнализации: до 1,5 мм²
- Размеры: 6TE (EN 43880)
- Вес: 1,193 кг
- Сопряжённые устройства: терморазмыкатель внутренний, УЗО типа «S» или замедленное, предохранитель gG 125 А
- Стандарты: EN 61643-11 / IEC 61643-11
- Артикул: 29113012
