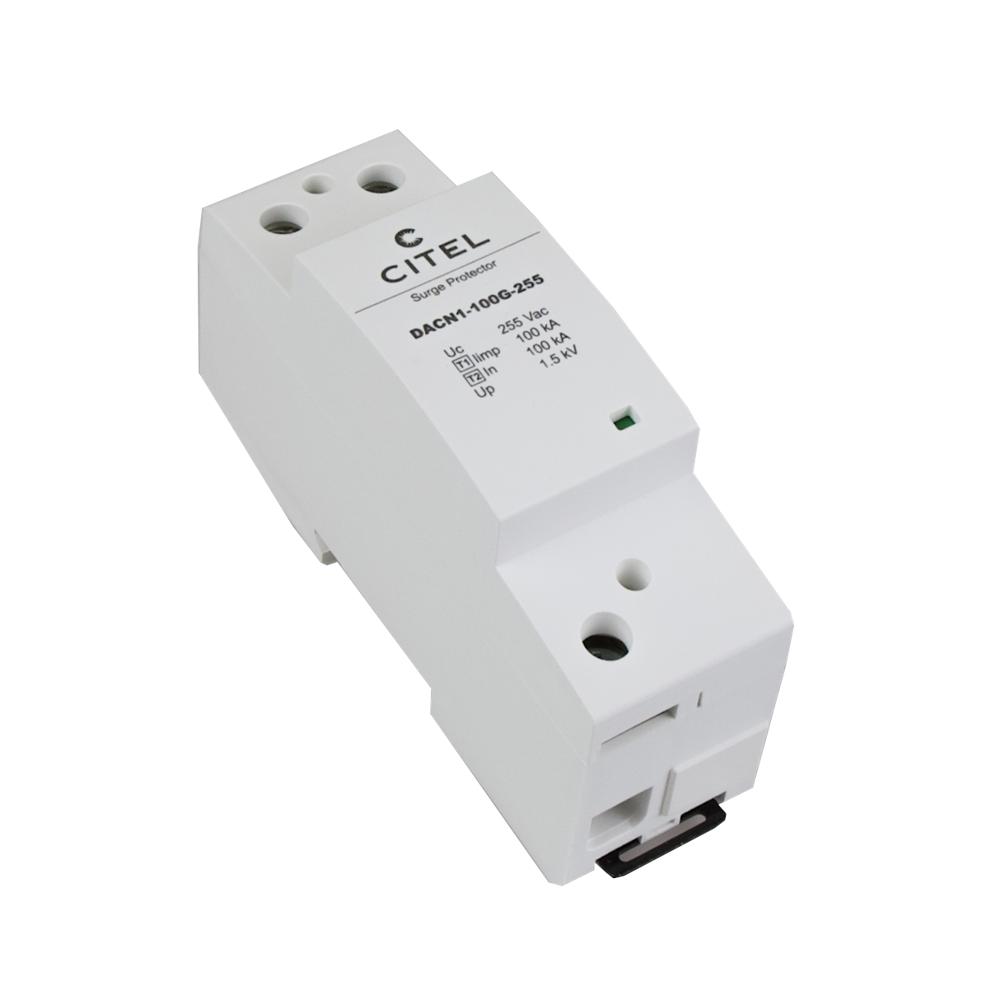

Устройство защиты от импульсных перенапряжений CITEL DACN1-100G-255 (артикул 29531041) — это высокоэффективный УЗИП типа 1, предназначенный для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений в сетях переменного тока. Устройство устанавливается в цепи между нейтралью (N) и защитным проводником (PE) и обеспечивает отвод импульсных токов большой величины, предотвращая повреждение чувствительного оборудования и обеспечивая безопасность электроустановки.
В основе работы УЗИП лежит технология газового разрядника, обеспечивающая высокую пропускную способность и надежность. Устройство способно выдерживать импульсный ток Iimp до 100 кА (10/350 мкс) и максимальный разрядный ток Imax до 200 кА (8/20 мкс), что делает его пригодным для применения в системах с высоким уровнем грозовой активности. УЗИП совместим с серией DACN1-25VGS, что позволяет создавать многоуровневые системы защиты. Подключение осуществляется через винтовые зажимы для проводников сечением от 6 до 35 мм² или через шину. Монтаж производится на стандартную DIN-рейку 35 мм (EN 60715). Устройство соответствует стандарту IEC 61643-11 и предназначено для работы в сетях 230/400 В с максимальным рабочим напряжением 255 В переменного тока.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов от прямых ударов молнии.
- Обеспечение защиты электрооборудования в жилых, коммерческих и промышленных зданиях.
- Применение в системах заземления и уравнивания потенциалов для защиты нейтрали (N) относительно защитного проводника (PE).
- Использование в составе комплексных систем молниезащиты совместно с УЗИП серии DACN1-25VGS.
- Защита телекоммуникационного и компьютерного оборудования, чувствительного к импульсным перенапряжениям.
Ключевые особенности
- Тип 1 по классификации IEC 61643-11 — способность отводить токи прямого удара молнии.
- Высокий импульсный ток Iimp 100 кА (10/350 мкс) и максимальный ток Imax 200 кА (8/20 мкс).
- Низкий уровень защиты Up 1,5 кВ, обеспечивающий эффективную защиту оборудования.
- Съемный одноблочный корпус для удобства замены и обслуживания.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Совместимость с серией DACN1-25VGS для каскадной защиты.
Технические характеристики
- Тип УЗИП: N/PE
- Сеть: 230/400 В
- Макс. AC рабочее напряжение (Uc): 255 В перем. тока
- Временное перенапряжение (UT), 5 сек.: 335 В перем. тока выдерживает
- Временное перенапряжение (UT), 120 мин.: 440 В перем. тока выдерживает
- Временное перенапряжение N/PE (UT): 1200 В / 300 А / 200 мс выдерживает
- Рабочий ток (Ipe): отсутствует
- Сопровождающий ток (If): Да
- Отключающая способность сопровождающего тока (Ifi): > 100 А
- Номинальный ток разряда (In): 100 кА
- Импульсный ток на полюс (Iimp): 100 кА
- Уровень защиты (Up): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: газовый разрядник
- Подсоединение к сети: зажим под винт 6–35 мм² / шина
- Формат: одноблочный съёмный корпус
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): -40…+85 °C
- Уровень защиты: IP20
- Вес: 0,263 кг
- Соответствие стандартам: IEC 61643-11 / EN 61643-11
- Артикул: 29531041
