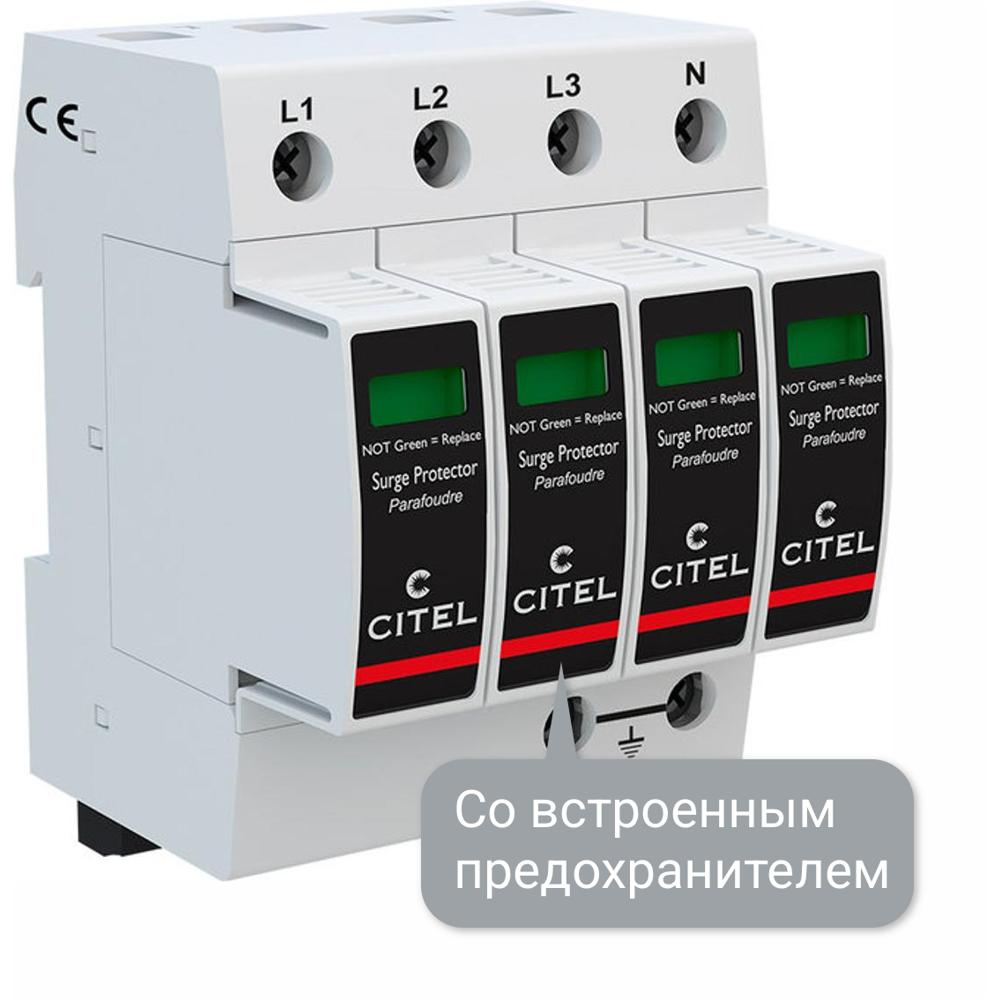

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25S-40-275 (артикул 821410224) представляет собой многополюсное устройство защиты переменного тока Тип 2, предназначенное для защиты трёхфазных электрических сетей 230/400 В с нейтралью (конфигурация TNS) от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия кратковременных скачков напряжения, отводя избыточную энергию в заземляющий контур.

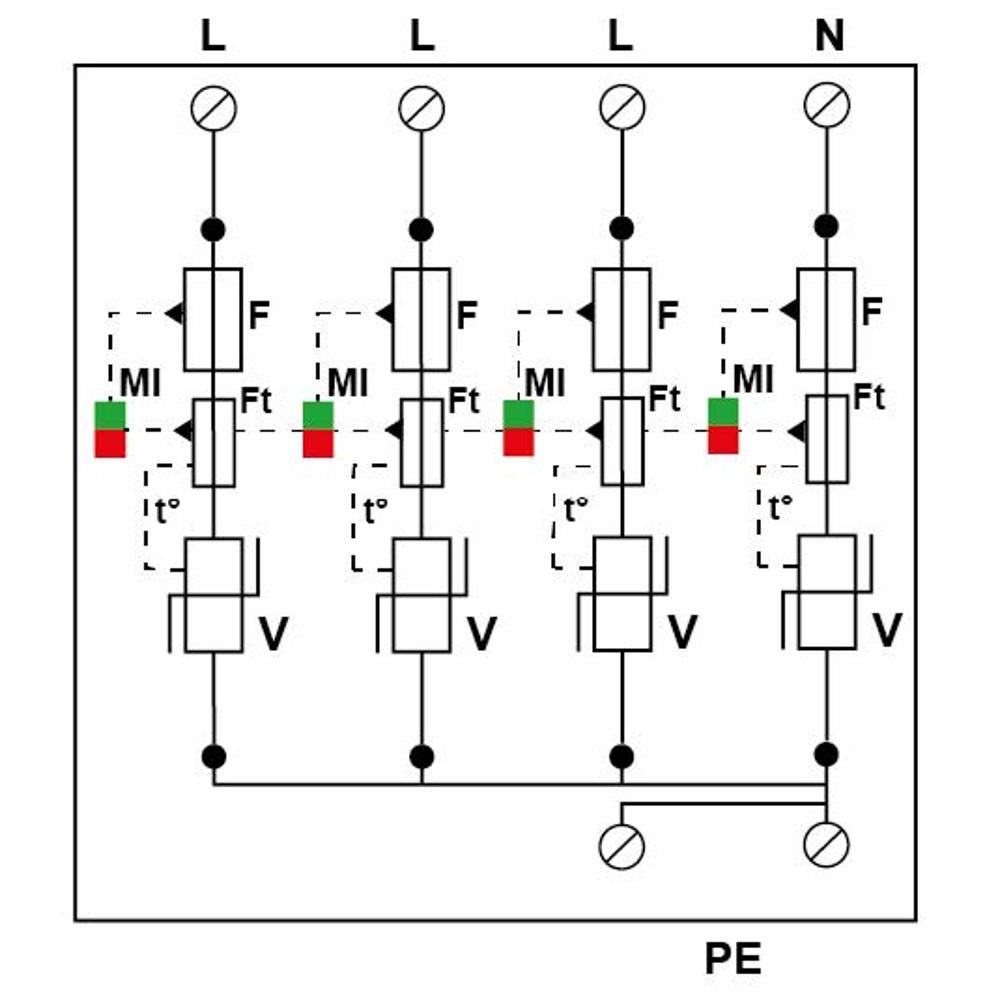

В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенные предохранители обеспечивают дополнительную защиту и позволяют подключать УЗИП без внешних устройств токовой защиты. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Устройство соответствует стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011, что подтверждает его высокое качество и пригодность для применения в различных отраслях.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных и коммерческих объектов
- Защита электрооборудования в жилых и административных зданиях с трёхфазной сетью 230/400 В
- Защита систем электроснабжения объектов телекоммуникаций, центров обработки данных и IT-инфраструктуры
- Защита технологического оборудования на производственных предприятиях, включая системы автоматизации и управления
- Применение в составе комплексных систем молниезащиты и заземления зданий и сооружений
Ключевые особенности
- УЗИП Тип 2 с номинальным током разряда In = 15 кА и максимальным током разряда Imax = 25 кА на полюс
- Встроенные предохранители — не требуются внешние устройства токовой защиты
- Сменные модули для каждой фазы (замена модуля MDACF25-275) — упрощённое обслуживание
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Дистанционная сигнализация отключения (опция) — выход на перекидной контакт для интеграции в системы мониторинга
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TNS
- Макс. AC рабочее напряжение L-N (Uc): 275 В AC
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек.), 440 В AC отключение (120 мин.)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный ток разряда (Imax Total): 100 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты (Up): 1,25 кВ (L/PE и N/PE)
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль (4+0)
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Модуль замены: MDACF25-275
- Сопряжённые устройства отключения: терморазмыкатель внутренний, УЗО типа «S» или замедленный, автоматический выключатель
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4 / ГОСТ Р 51992-2011
- Артикул: 821410224
