Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25S-31-275 предназначено для защиты трехфазных электрических сетей 230/400 В с системой заземления TT-TN-S от разрушительного воздействия импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Основная функция устройства — ограничение амплитуды опасного импульса до безопасного для электрооборудования уровня (1.25 кВ) и его отвод в землю, предотвращая выход из строя дорогостоящей техники и систем автоматики.

Устройство относится к Типу 2 (Класс B) и предназначено для установки в распределительных щитах как вторая ступень защиты. Его работа основана на мощных варисторах, которые при нормальном напряжении обладают высоким сопротивлением, а при возникновении импульса резко снижают его, шунтируя опасную энергию.

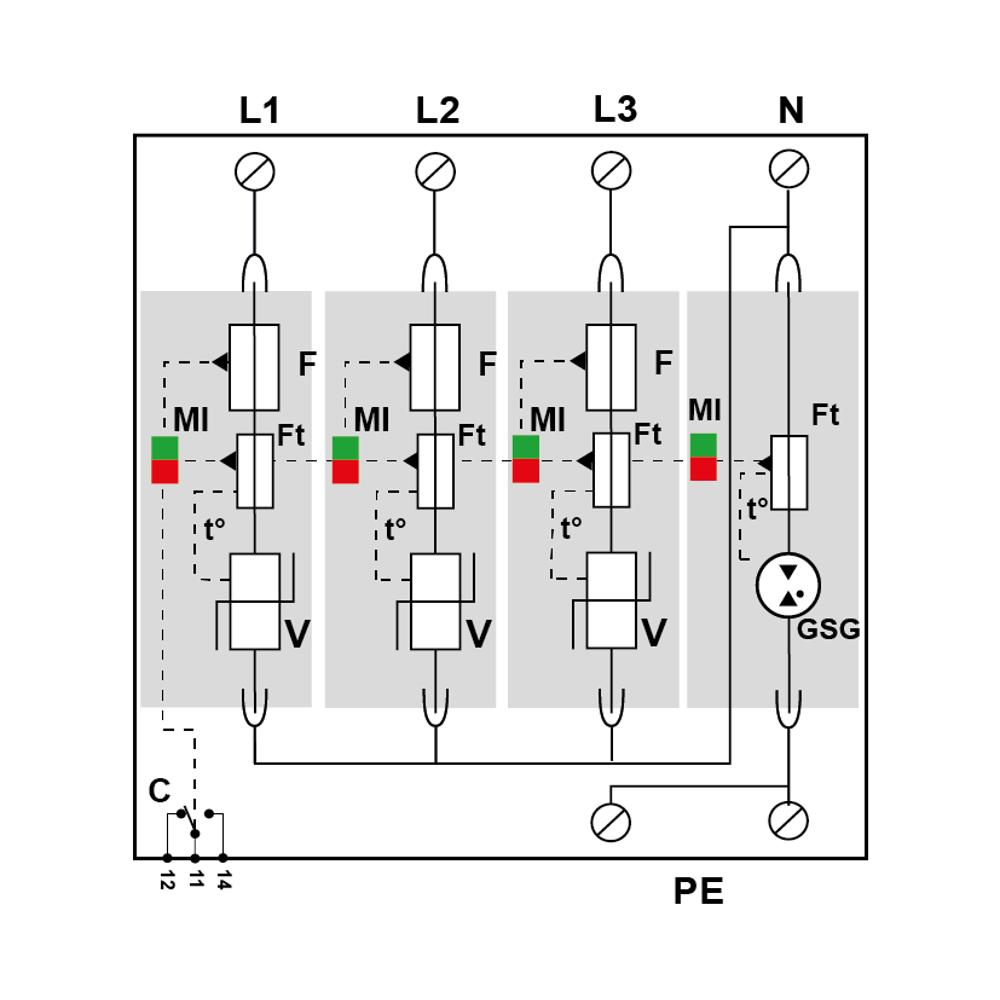

Ключевая технологическая особенность — наличие встроенного плавкого предохранителя (63 A, gG Type) в каждой защищаемой линии, что обеспечивает максимальную токовую защиту и позволяет обойтись без установки внешних устройств защитного отключения (УБО) перед УЗИП. Устройство выполнено в виде сменного модуля на DIN-рейку с механическим индикатором состояния и опциональным контактом для дистанционной сигнализации.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) зданий и промышленных объектов.
• Защита систем электроснабжения офисных, административных и коммерческих центров.
• Распределительные щиты производственных цехов с трехфазным оборудованием.
• Электрощитовые медицинских учреждений и лабораторий.
• Системы питания телекоммуникационного и серверного оборудования в дата-центрах.
• Защита систем освещения, вентиляции, кондиционирования и лифтового хозяйства.
• Распределительные сети объектов инфраструктуры: насосные станции, котельные, очистные сооружения.

Ключевые особенности

• Тип 2 (Класс B): Основная защита распределительных сетей, рассчитан на отвод токов молнии до 25 кА.
• Встроенный предохранитель: Интегрированная максимальная токовая защита (63 A, gG) в каждой фазной линии устраняет необходимость установки внешнего УБО.
• Высокие разрядные токи: Номинальный импульсный ток разряда (In) 15 кА, максимальный (Imax) — 25 кА (импульс 8/20 мкс).
• Низкий уровень защиты: Ограничивает напряжение на защищаемом оборудовании до 1.25 кВ при импульсе 8/20 мкс.
• Сменные модули: Конструкция позволяет быстро заменить активный модуль после срабатывания, обеспечивая легкость обслуживания.
• Дистанционная сигнализация: Наличие перекидного контакта (опция) для подключения к системе мониторинга и оповещения об изменении состояния устройства.
• Универсальный монтаж: Установка на симметричную DIN-рейку 35 мм (стандарт EN60715), компактный размер — 4 модуля (TE) по DIN43880.
• Надежная индикация: Механический индикатор с цветовой маркировкой (зеленый/красный) для визуального контроля исправности.

Технические характеристики

• Артикул производителя: 821410244
• Модель / Конфигурация: DACF25S-31-275 (3+1, с контактом сигнализации)
• Тип УЗИП: Тип 2 (Класс B) согласно IEC 61643-11, EN 61643-11
• Сетевое напряжение: 230/400 В, 3-фазная + N
• Максимальное рабочее напряжение (Uc): 275 В перем. тока
• Номинальный ток разряда (In 8/20 мкс): 15 кА
• Максимальный ток разряда (Imax 8/20 мкс): 25 кА
• Уровень защиты (Up L/N): ≤ 1.25 кВ
• Уровень защиты (Up N/PE): ≤ 1.5 кВ
• Встроенная защита: Плавкий предохранитель 63 A, gG тип и терморазмыкатель
• Допустимый ток короткого замыкания (Isccr): 100 000 А
• Ток утечки: < 1 мА
• Подключение: Винтовые зажимы для проводов сечением 2.5–25 мм² (до 35 мм²)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
• Стандарты и сертификация: Соответствует IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011. Сертификация EAC.
