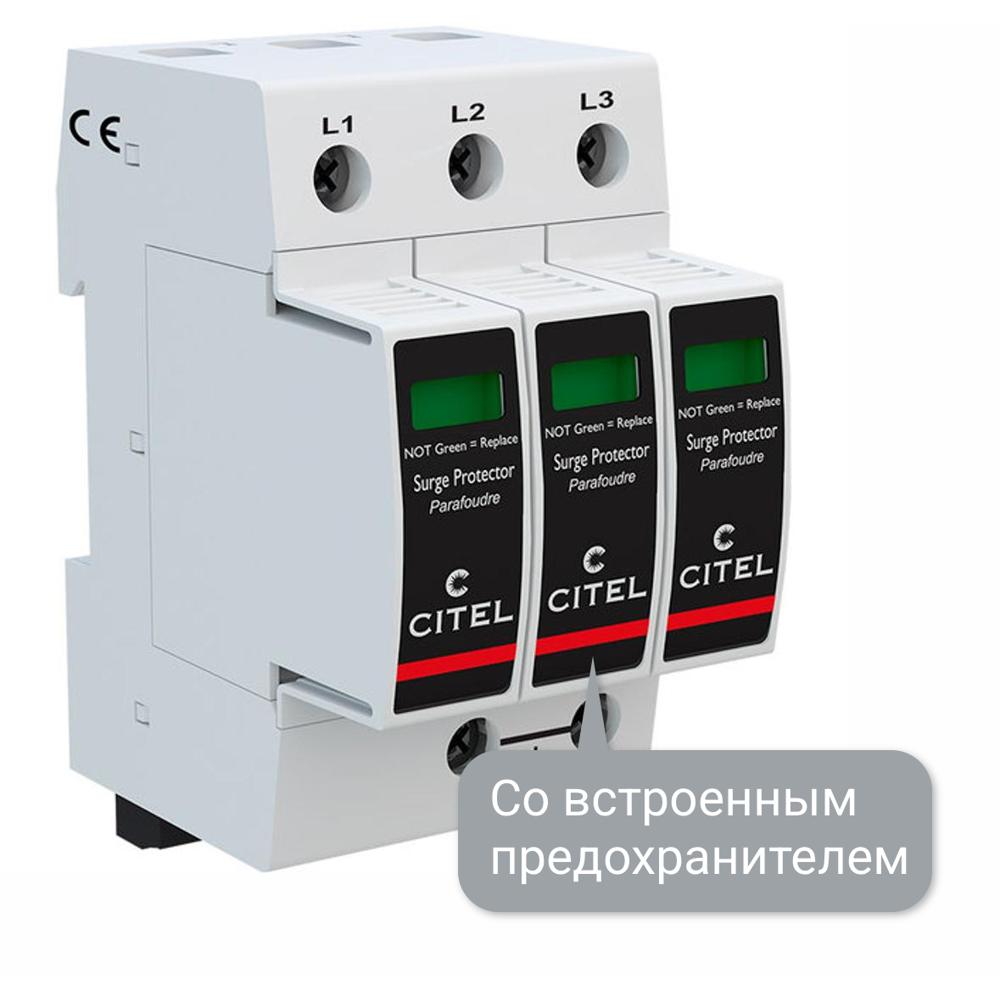

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25S-30-275 представляет собой многополюсный ограничитель перенапряжений типа 2 для трёхфазных сетей переменного тока и предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями в сети. Устройство ограничивает амплитуду импульсных перенапряжений до безопасного для оборудования уровня, отводя избыточную энергию в заземляющий контур, и тем самым предотвращает повреждение чувствительной электроники, автоматики и силового оборудования.
В основе работы УЗИП лежит варисторная технология — нелинейные элементы, сопротивление которых резко падает при превышении порогового напряжения, обеспечивая эффективный отвод импульсной энергии. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает обслуживание и замену отработавших элементов без демонтажа всего устройства. Номинальный ток разряда In составляет 15 кА, максимальный ток разряда Imax — 25 кА, а суммарный максимальный ток разряда Imax Total достигает 75 кА. УЗИП оснащено встроенным предохранителем и терморазмыкателем, обеспечивающими безопасное отключение при перегрузке. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на стандартную DIN-рейку 35 мм. Устройство совместимо с трёхфазными сетями 230/400 В с конфигурацией нейтрали TNC и соответствует требованиям стандартов IEC 61643-11, EN 61643-11, UL1449 изд. 4, а также ГОСТ Р 51992-2011.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей
- Защита промышленного оборудования, станков с ЧПУ, систем автоматизации и управления
- Защита серверных, телекоммуникационных и IT-систем от импульсных перенапряжений
- Защита объектов с повышенными требованиями к надёжности электроснабжения: больниц, банков, объектов связи
- Применение в жилых и коммерческих зданиях для защиты бытовой и офисной техники
Ключевые особенности
- Тип 2 АС, номинальный ток разряда In 15 кА, максимальный ток разряда Imax 25 кА

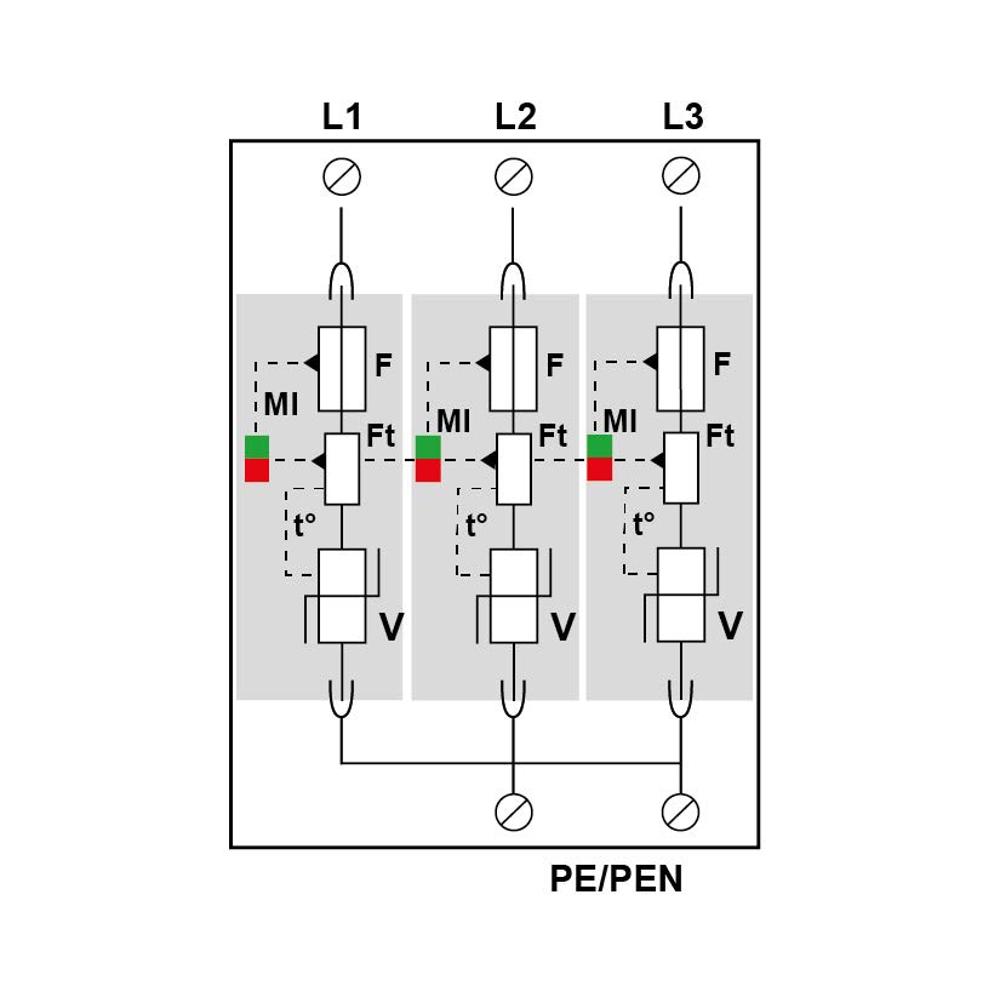

- Встроенный предохранитель и терморазмыкатель для безопасного отключения
- Сменные модули для каждой фазы — упрощённое обслуживание и замена
- Визуальная индикация отключения (механический индикатор на каждый полюс) и опция дистанционной сигнализации с перекидным контактом
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 изд. 4; сертификация UL, CSA, EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная, конфигурация нейтрали TNC
- Макс. AC рабочее напряжение L-N (Uc): 275 В AC
- Временное перенапряжение (UT): 335 В AC (выдерживает 5 сек.), 440 В AC (отключение за 120 мин.)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный суммарный ток разряда (Imax Total): 75 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты L/PE (Up): 1,25 кВ
- Технология: варистор; конфигурация: 3-фазная

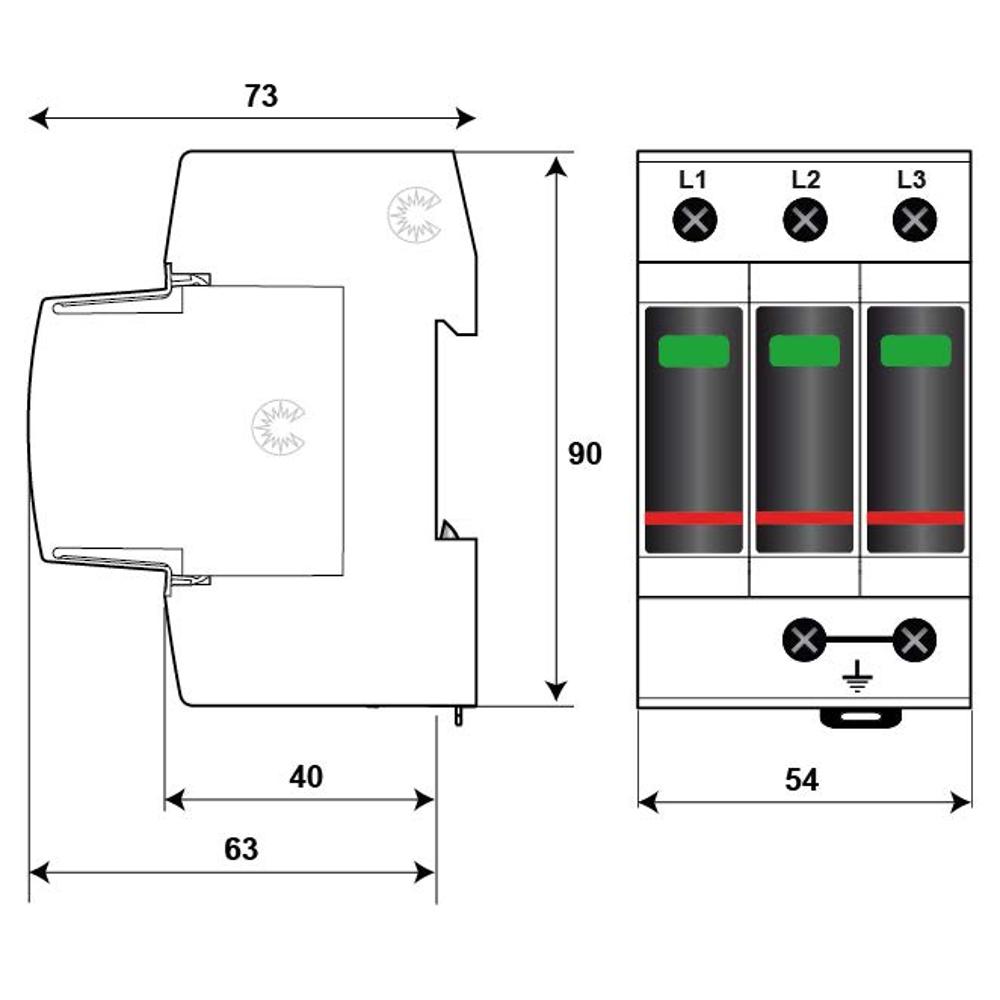

- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; рабочая температура: −40…+85 °C; степень защиты: IP20
- Модуль замены: MDACF25-275
- Артикул: 821410223
