УЗИП переменного тока серии DAC

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF25S-11-275 со встроенным предохранителем (821410242)

Артикул: 821410242
Цена товара:
11 207 ₽
Общая цена:
11 207 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП типа 2 для защиты однофазных сетей 230 В от грозовых и коммутационных перенапряжений. Номинальный ток разряда 15 кА, максимальный 25 кА. Комбинированная защита L/N и N/PE (варистор + газовый разрядник), встроенные предохранители, сменные модули, индикация отключения. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25S-11-275 (артикул 821410242) предназначено для защиты однофазных сетей переменного тока напряжением 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство относится к типу 2 по классификации IEC/EN 61643-11 и обеспечивает надёжную защиту электрооборудования, расположенного после точки установки УЗИП, ограничивая амплитуду импульсных перенапряжений до безопасного для оборудования уровня.

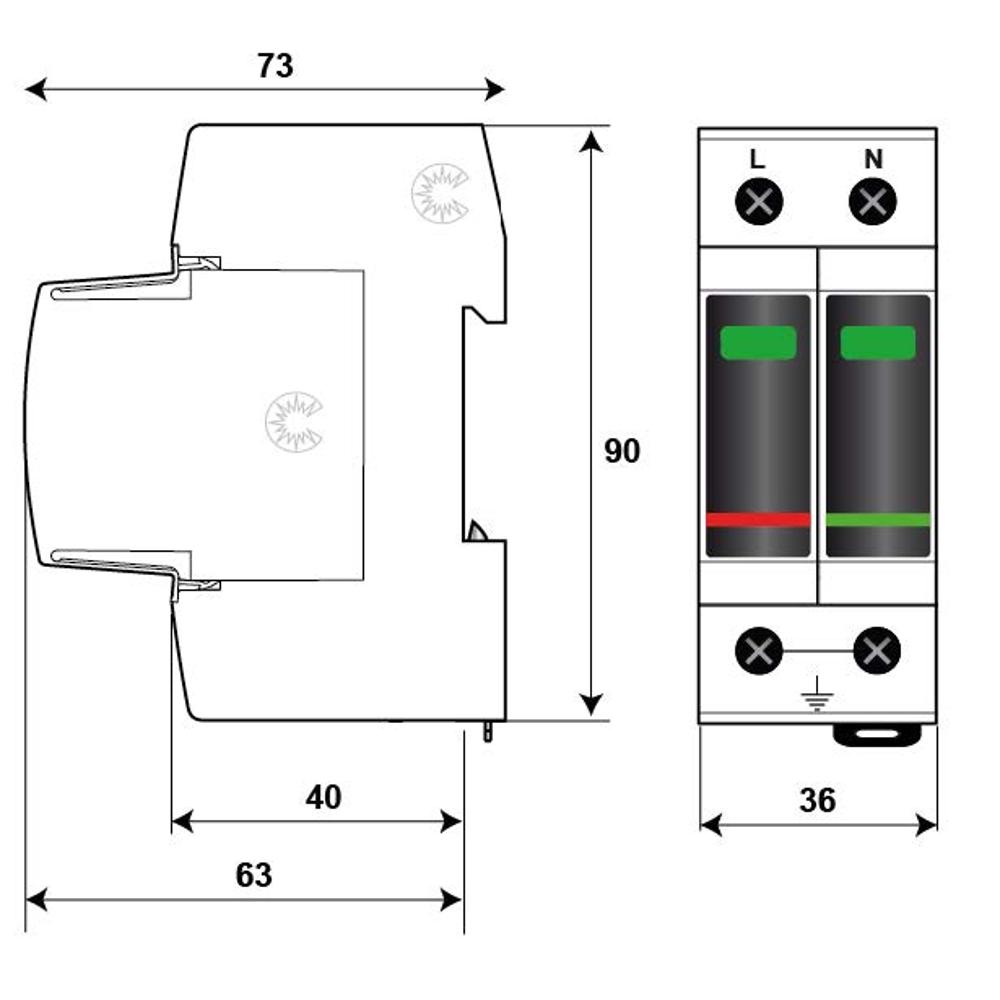

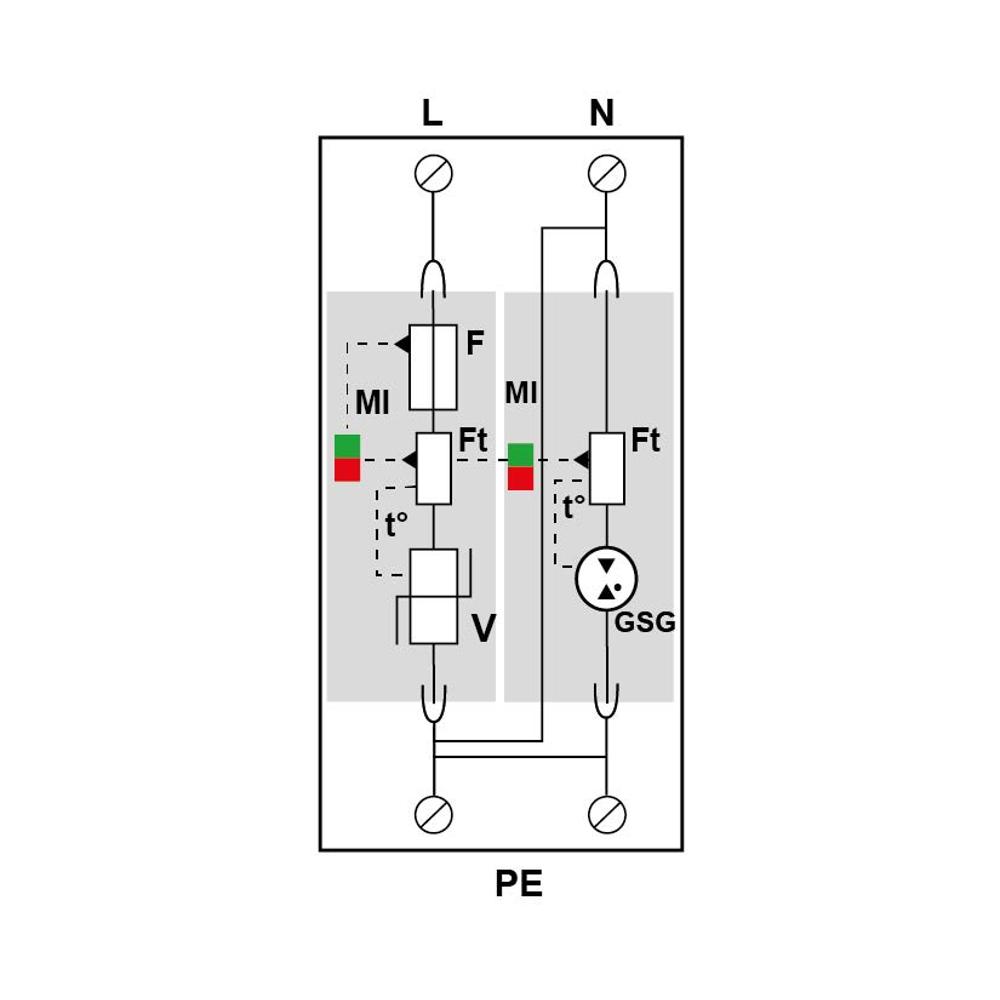

В основе работы устройства лежит комбинированная технология, включающая металлооксидный варистор и газовый разрядник, что обеспечивает эффективное ограничение перенапряжений как между фазой и нейтралью (L/N), так и между нейтралью и заземлением (N/PE). УЗИП оснащено встроенными предохранителями и сменными защитными модулями для каждого полюса, что упрощает техническое обслуживание и восстановление работоспособности после срабатывания. Подключение осуществляется через винтовые зажимы сечением от 2,5 до 25 мм² или через шину, монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями с конфигурацией нейтрали TT и TN, а также имеет механический индикатор отключения на каждом полюсе и опциональный выход на перекидной контакт для дистанционной сигнализации состояния.

Области применения

  • Защита вводно-распределительных устройств жилых, офисных и административных зданий от импульсных перенапряжений
  • Защита электрооборудования промышленных объектов и производственных линий, чувствительного к скачкам напряжения
  • Организация второй ступени защиты в системах молниезащиты совместно с УЗИП типа 1
  • Защита телекоммуникационного и серверного оборудования, систем автоматизации и диспетчеризации
  • Применение в системах электроснабжения с заземлённой нейтралью (TT, TN) в качестве локальной защиты ответственных потребителей

Ключевые особенности

  • Тип 2 АС, номинальный ток разряда In = 15 кА, максимальный ток разряда Imax = 25 кА (Imax total = 50 кА)
  • Встроенные предохранители и сменные модули для каждой фазы (замена: MDACF25-275 + MDACG-275)
  • Визуальная индикация отключения (механический индикатор на полюс) и дистанционная сигнализация (опция — выход на перекидной контакт)
  • Комбинированная технология защиты: металлооксидный варистор + газовый разрядник
  • Соответствие стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 4

Технические характеристики

  • Тип УЗИП: 2
  • Сеть: 230 В, однофазная
  • Конфигурация нейтрали: TT-TN
  • Макс. рабочее напряжение L-N (Uc): 275 В AC
  • Временное перенапряжение (UT): 335 В AC (выдерживает 5 сек.), 440 В AC (отключение за 120 мин.)
  • Номинальный ток разряда (In): 15 кА
  • Макс. ток разряда (Imax): 25 кА; Imax total: 50 кА
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Уровень защиты (Up): 1,25 кВ (L/N), 1,5 кВ (N/PE)
  • Конфигурация подключения: L/N и N/PE
  • Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: от −40 до +85 °C
  • Степень защиты: IP20
  • Сопряжённые устройства отключения: терморазмыкатель внутренний; УЗО типа «S» или замедленное; плавкий предохранитель / автоматический выключатель
  • Артикул: 821410242

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P+N (1+1)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 15
Imax(8/20), макс. ток разряда, кА 25
Up L/N, напряжение защиты, кВ 1.25
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
