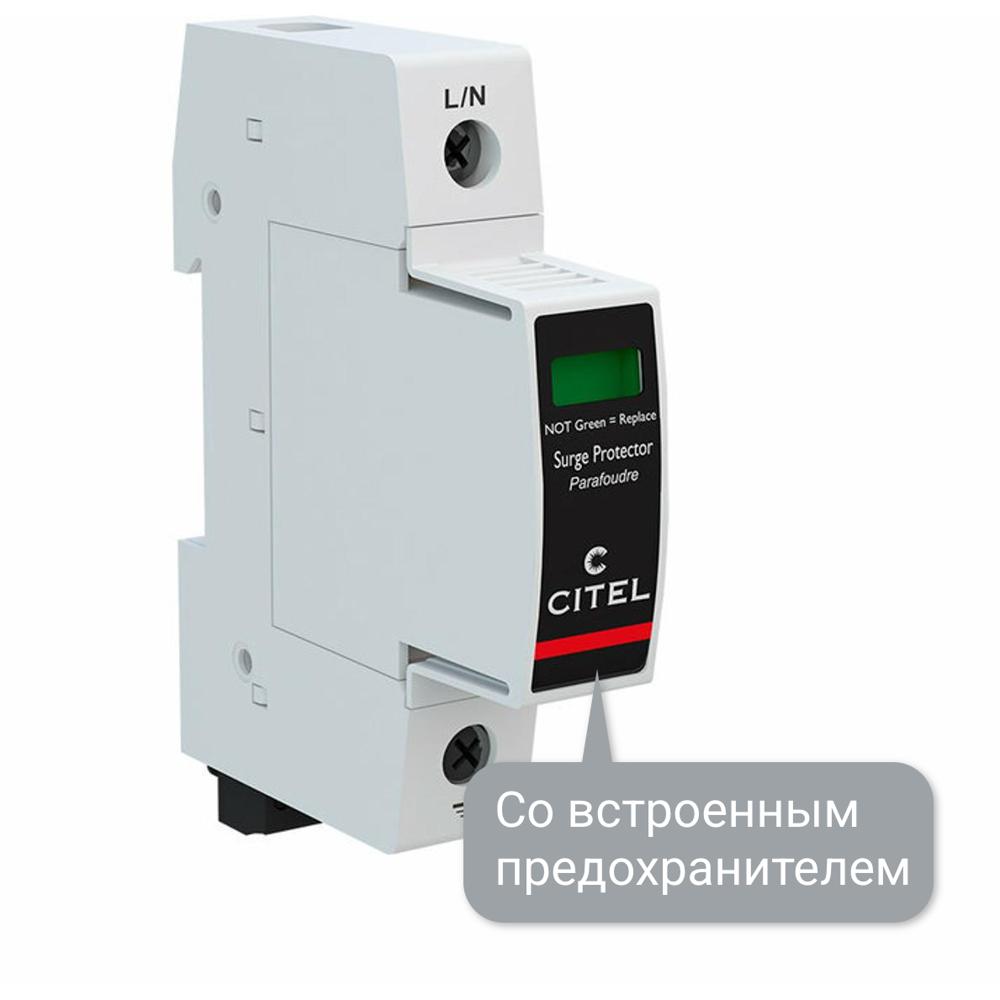

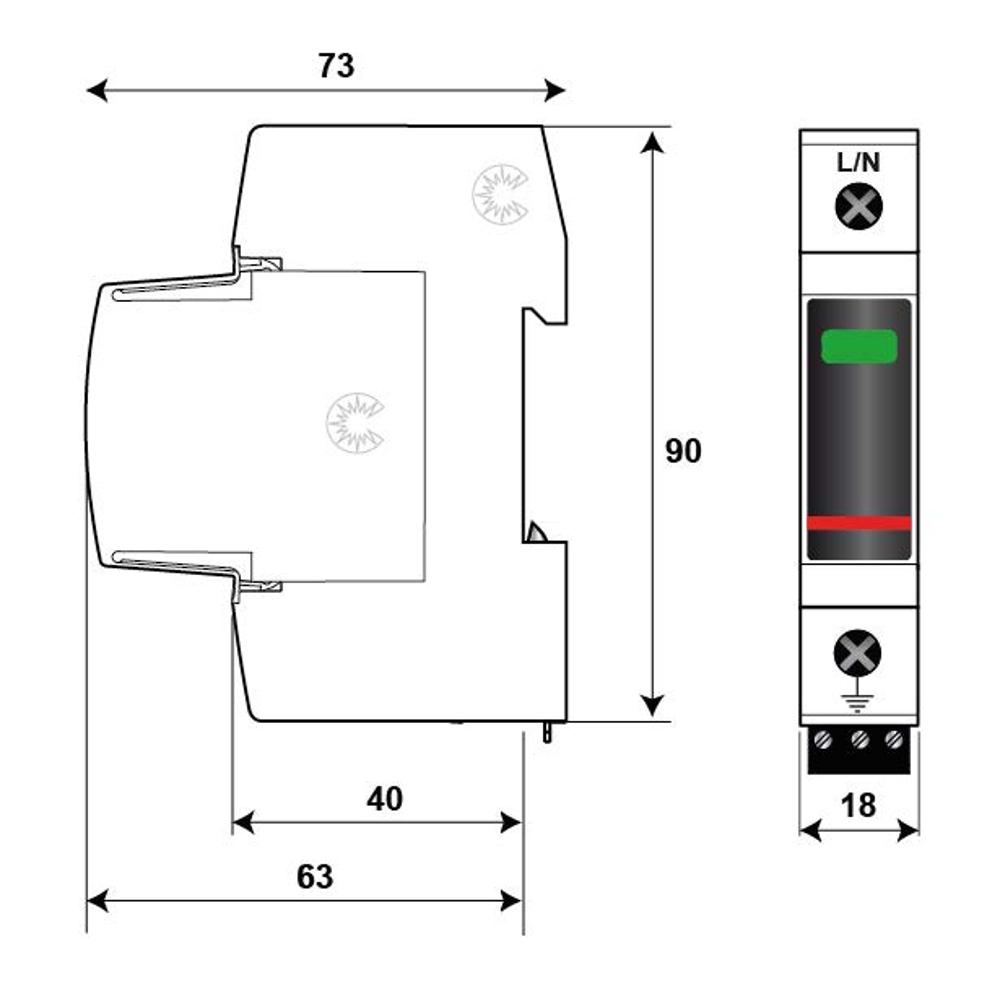

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25S-10-275 (артикул 821410221) — это однофазный ограничитель перенапряжений типа 2, предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих при коммутационных процессах и удалённых разрядах молнии. Устройство устанавливается в распределительных щитах и обеспечивает надёжное ограничение перенапряжений в сети переменного тока с максимальным рабочим напряжением 275 В AC между фазой и нейтралью (L-N) или между нейтралью и защитным проводником (N-PE).

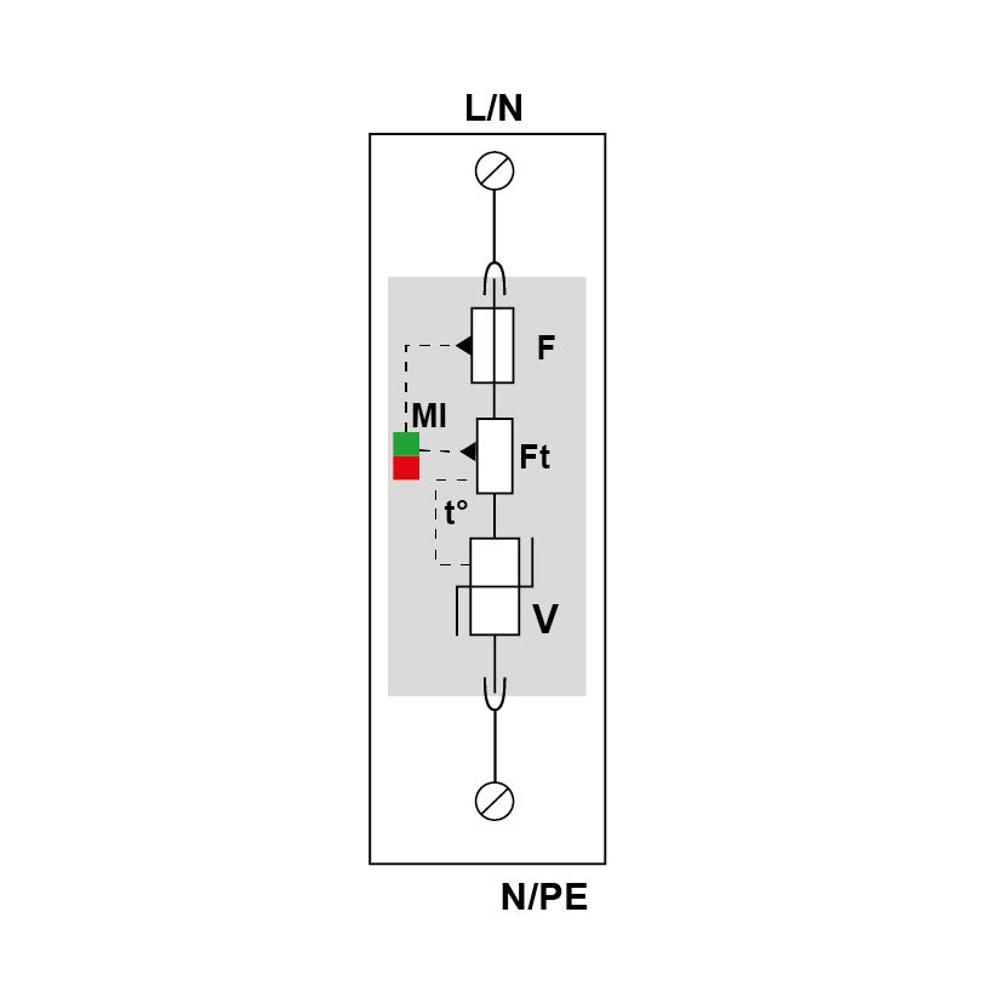

В основе работы УЗИП лежит варисторная технология — нелинейный элемент, сопротивление которого резко падает при превышении порогового напряжения, что обеспечивает быстрое отведение импульсного тока на землю и ограничение уровня перенапряжения на защищаемом оборудовании до безопасного значения (Up = 1,25 кВ). Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену изношенного модуля (MDACF25-275) без демонтажа всего устройства. Встроенный терморазмыкатель и внутренние предохранители обеспечивают безопасное отключение при перегреве или выходе из строя варисторов. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN60715), подключение к сети осуществляется винтовыми зажимами под провод сечением от 2,5 до 25 мм² или шину. Устройство оснащено механическим индикатором отключения и дополнительно может быть оборудовано выходом на перекидной контакт для дистанционной сигнализации состояния (опция). Для корректной работы в паре с УЗИП рекомендуется использовать УЗО типа «S» или замедленного срабатывания, а также автоматический выключатель или плавкий предохранитель в качестве сопряжённого устройства отключения.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, офисных и промышленных зданиях
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем связи и телекоммуникаций
- Защита систем автоматизации, контрольно-измерительных приборов и систем управления технологическими процессами
- Защита осветительных установок, систем отопления, вентиляции и кондиционирования
- Применение в составе многоуровневых систем защиты (координация с УЗИП типа 1 и типа 3)
Ключевые особенности
- УЗИП тип 2 АС с номинальным током разряда In = 15 кА и максимальным током разряда Imax = 25 кА
- Встроенные предохранители и терморазмыкатель для безопасного отключения при аварийных режимах
- Сменные модули для каждой фазы (замена модуля MDACF25-275 без демонтажа корпуса)
- Механический индикатор отключения и возможность дистанционной сигнализации (опция — выход на перекидной контакт)
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4
- Компактный корпус из термопластика UL94-V0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение L-N (Uc): 275 В AC
- Временное перенапряжение — 5 сек. (UT): 335 В AC (выдерживает)
- Временное перенапряжение — 120 мин. (UT): 440 В AC (отключение)
- Рабочий ток (Ipe): < 1 мА
- Сопровождающий ток (If): отсутствует
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Конфигурация подключения: L/N или N/PE
- Уровень защиты (Up): 1,25 кВ
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Действие защиты: отключение
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDACF25-275
- Дистанционная сигнализация отключения: опция — выход на перекидной контакт
- Сопряжённые устройства отключения: терморазмыкатель (внутренний), УЗО типа «S» или замедленное, плавкий предохранитель / автоматический выключатель
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.4
- Артикул (Part Number): 821410221
