УЗИП переменного тока серии DAC

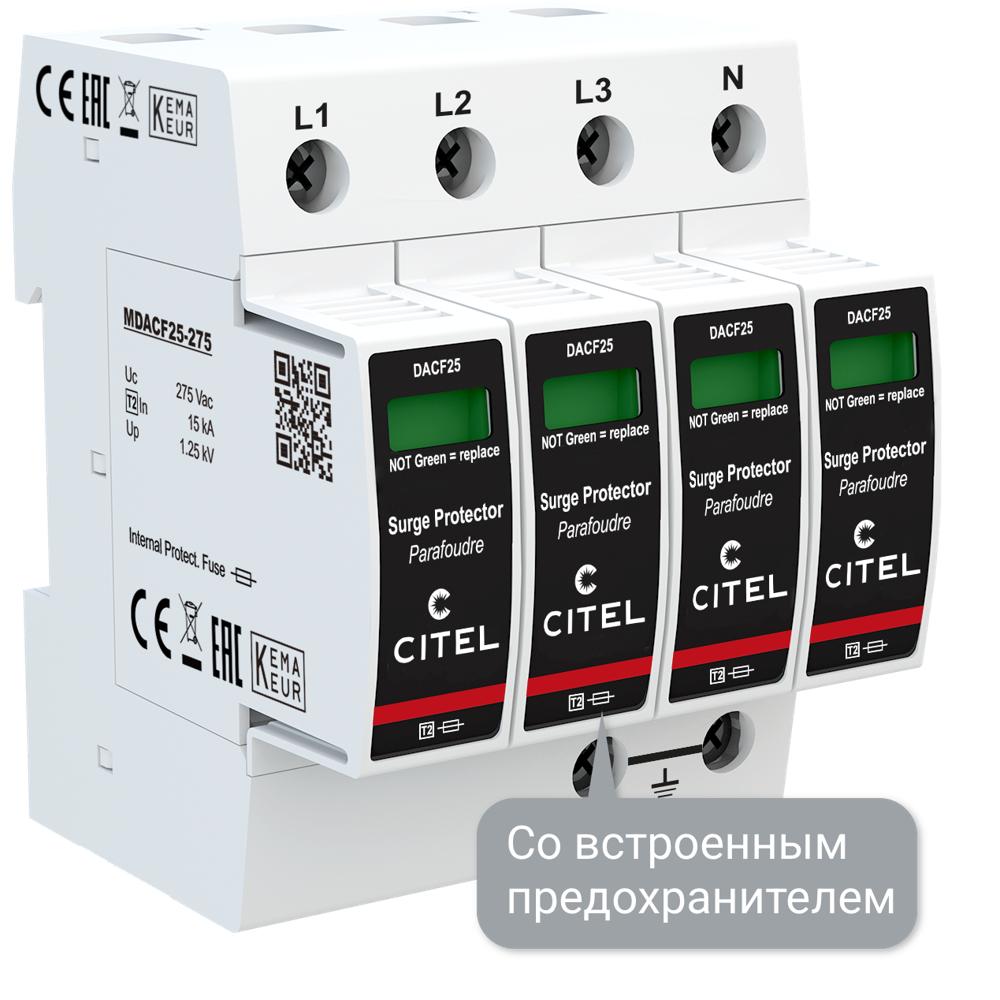

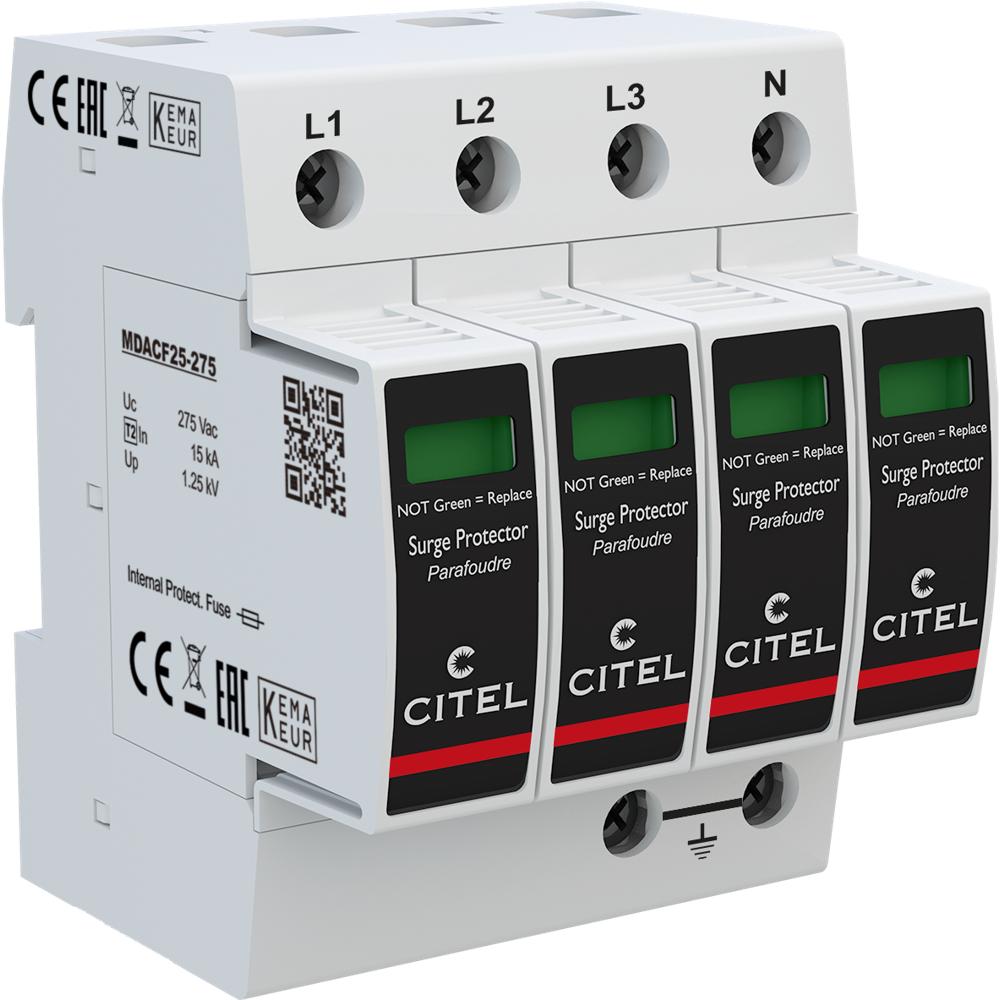

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF25-40-275 со встроенным предохранителем (821410214)

Артикул: 821410214
Цена товара:
25 800 ₽
Общая цена:
25 800 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП Тип 2 для трёхфазных сетей 230/400 В (TNS) с нейтралью. Защита от грозовых и коммутационных импульсов: In 15 кА, Imax 25 кА, Up 1.25 кВ. Встроенные предохранители, терморазмыкатель, сменные модули, индикация отключения. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-40-275 (артикул 821410214) серии DACF25 представляет собой многополюсное устройство защиты переменного тока Тип 2, предназначенное для защиты трёхфазных электрических сетей 230/400 В с нейтралью (конфигурация TNS) от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от кратковременных скачков напряжения, способных вывести из строя чувствительную электронику и силовое оборудование.

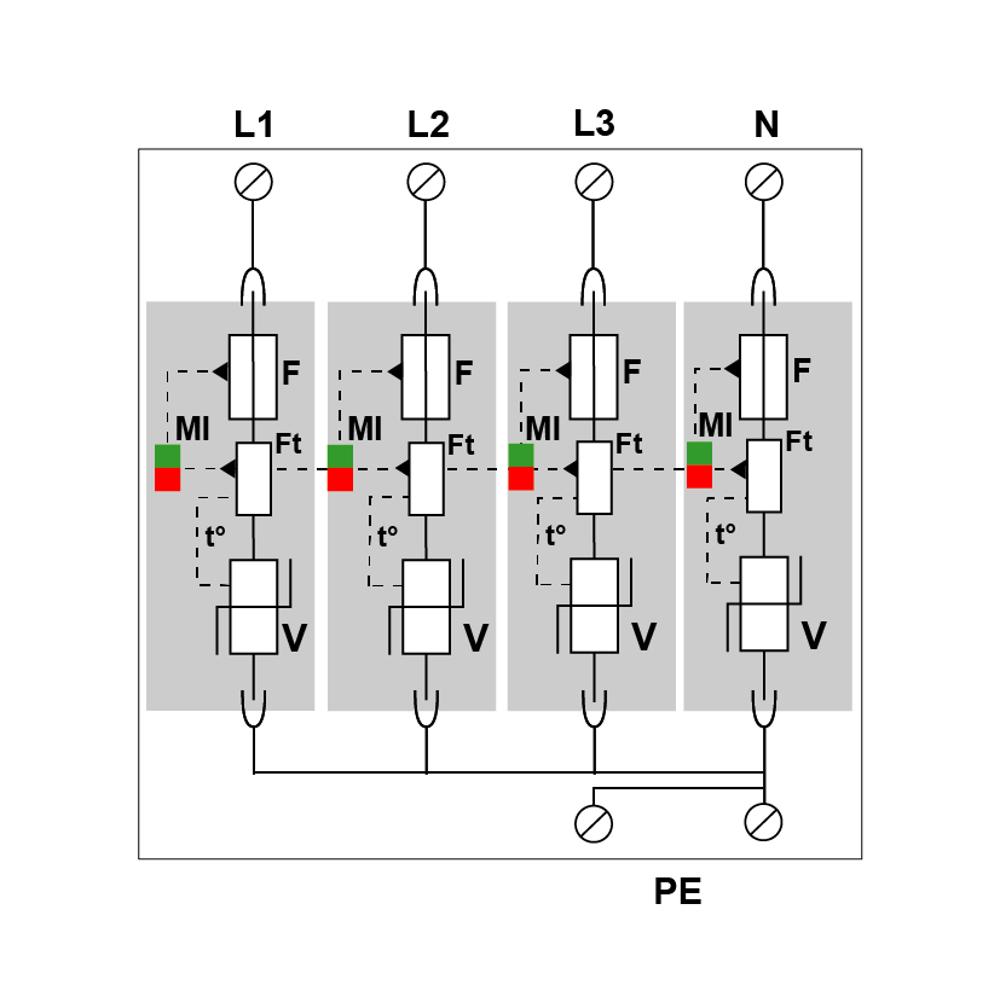

В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в виде корпуса со сменными модулями для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенные предохранители и внутренний терморазмыкатель обеспечивают дополнительную безопасность при перегрузках. Устройство монтируется на симметричную DIN-рейку 35 мм (EN60715), подключение к сети осуществляется через винтовые зажимы сечением 2.5–25 мм² или шину. УЗИП совместимо с сетями 230/400 В 3-фазного исполнения с нейтралью и соответствует требованиям стандартов NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 изд.4. Для дистанционной сигнализации отключения предусмотрена опция DACF25S-40-275 с выходом на перекидной контакт.

Области применения

  • Защита распределительных щитов и вводно-распределительных устройств в трёхфазных сетях 230/400 В
  • Защита промышленного оборудования, станков и технологических линий от импульсных перенапряжений
  • Защита объектов коммерческой и гражданской инфраструктуры: офисных зданий, торговых центров, гостиниц
  • Защита систем электроснабжения объектов с повышенными требованиями к надёжности: больниц, дата-центров, телекоммуникационных узлов
  • Применение в составе комплексных систем молниезащиты и заземления зданий и сооружений

Ключевые особенности

  • Многополюсное устройство защиты переменного тока Тип 2 (4 полюса, конфигурация 4+0)
  • Встроенные предохранители и внутренний терморазмыкатель для повышенной безопасности
  • Сменные модули для каждой фазы — упрощённое обслуживание и замена
  • Механический индикатор отключения на каждом полюсе
  • Возможность дистанционной сигнализации отключения (опция DACF25S-40-275)
  • Соответствие международным стандартам: NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011, UL1449 изд.4

Технические характеристики

  • Тип УЗИП: 2
  • Сеть: 230/400 В, 3-фазный + N
  • Конфигурация нейтрали: TNS
  • Макс. AC рабочее напряжение L-N (Uc): 275 Vac
  • Номинальный ток разряда (In): 15 кА
  • Макс. ток разряда (Imax): 25 кА
  • Максимальный ток разряда (Imax Total): 100 кА
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Уровень защиты (Up L/PE, Up N/PE): 1.25 кВ
  • Технология: варистор
  • Конфигурация УЗИП: 3-фазный + нейтраль (4 полюса)
  • Подсоединение к сети: винтовой зажим 2.5–25 мм² / шина

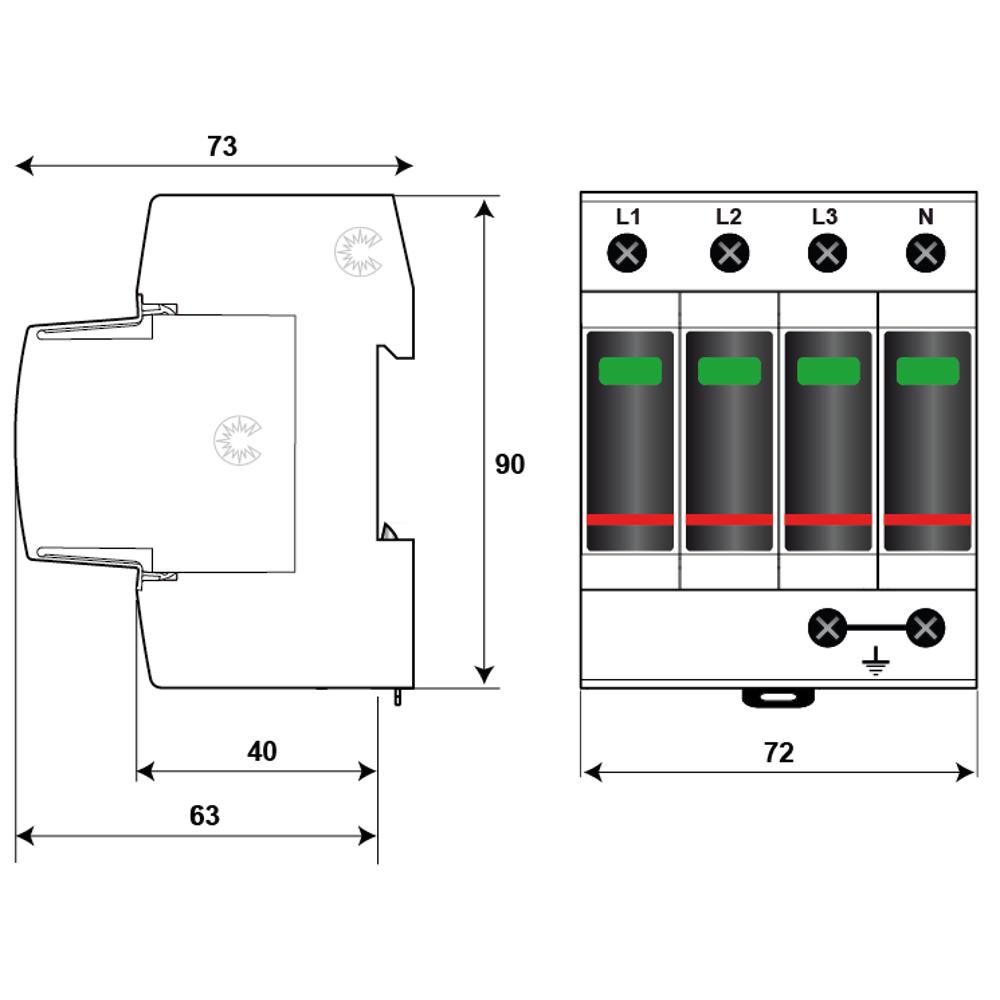

  • Монтаж: симметричная DIN-рейка 35 мм (EN60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: −40…+85 °C
  • Уровень защиты: IP20
  • Модуль замены: MDACF25-275
  • Артикул: 821410214

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 4P (4+0)
Система заземления TNS
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 15
Imax(8/20), макс. ток разряда, кА 25
Up L/N, напряжение защиты, кВ 1.25
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
