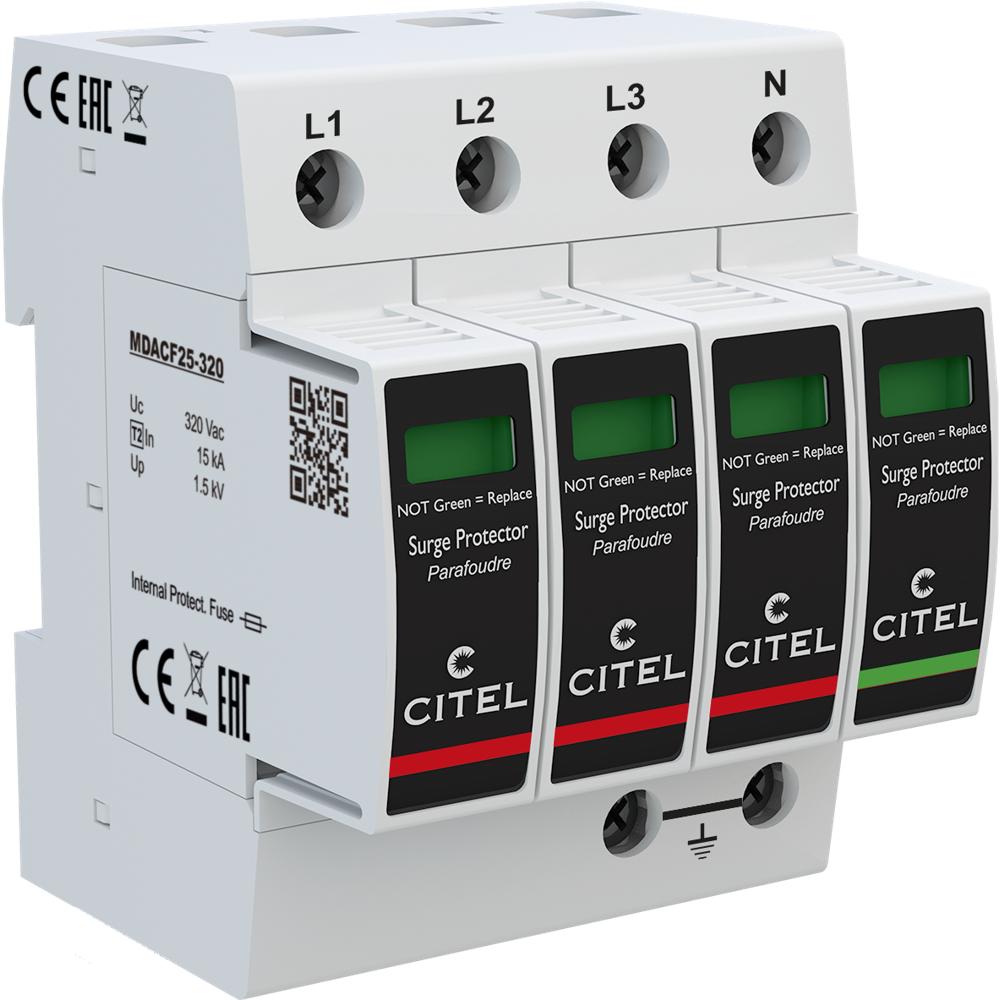

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-31-320 (артикул 821410334) — это многополюсное устройство защиты переменного тока Тип 2, предназначенное для защиты трёхфазных электрических сетей 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных перенапряжений до безопасного для изоляции оборудования уровня.
В основе работы УЗИП CITEL DACF25-31-320 лежит комбинированная технология на базе металлооксидного варистора и газового разрядника, обеспечивающая эффективное ограничение перенапряжений в конфигурации L/N и N/PE. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену отработавших элементов без демонтажа всего устройства. Встроенные предохранители и внутренний терморазмыкатель обеспечивают безопасное отключение при перегрузке, а механический индикатор на каждом полюсе позволяет визуально контролировать состояние защиты. Устройство монтируется на симметричную DIN-рейку 35 мм (EN60715), подключается к сети через винтовые зажимы сечением 2,5–25 мм² или шину и совместимо с системами заземления TT и TNS. Для интеграции в системы диспетчеризации предусмотрена опция дистанционной сигнализации отключения (модель DACF25S-31-320 с выходом на перекидной контакт).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита ответственного электрооборудования: промышленных станков, систем автоматики, серверных и телекоммуникационных шкафов
- Защита объектов с воздушным вводом линий электропередачи, подверженных воздействию грозовых перенапряжений
- Применение в жилых, коммерческих и промышленных зданиях с системами заземления TT и TNS
- Защита систем освещения, отопления, вентиляции и кондиционирования в составе комплексных систем электрозащиты
Ключевые особенности
- Многополюсное устройство защиты переменного тока Тип 2 (3-фазный + нейтраль, 4 полюса)
- Встроенные предохранители и внутренний терморазмыкатель для безопасного отключения
- Съёмные модули для каждой фазы — упрощённое обслуживание и замена без демонтажа корпуса
- Дистанционная сигнализация отключения (опция DACF25S-31-320 с перекидным контактом)
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение L-N (Uc): 320 Vac
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный ток разряда (Imax Total): 50 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты (Up L/N и Up N/PE): 1,5 кВ
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDACF25-320 + MDACG-320
- Сопряжённые устройства отключения: УЗО типа «S» или замедленное, автоматический выключатель
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Артикул (Part Number): 821410334
