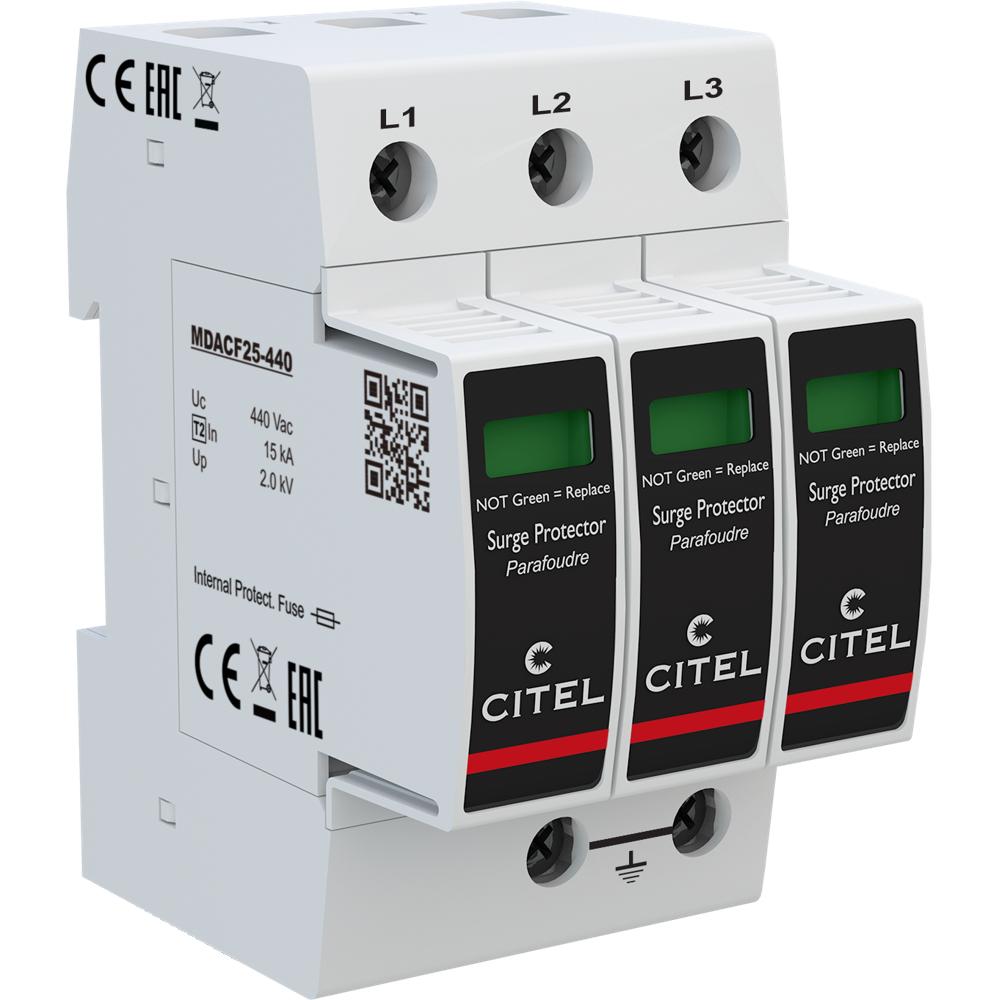

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-30-440 представляет собой многополюсное устройство защиты переменного тока Тип 2, предназначенное для защиты трёхфазных электрических сетей 230/400 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования и электроустановок от разрушительного воздействия кратковременных пиковых напряжений, отводя избыточную энергию в заземляющий контур.
В основе работы УЗИП CITEL DACF25-30-440 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенный предохранитель и внутренний терморазмыкатель обеспечивают дополнительную безопасность при перегрузках. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями с конфигурацией нейтрали IT и соответствует требованиям NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 изд.4.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) промышленных объектов
- Защита электрооборудования коммерческих и административных зданий от грозовых и коммутационных перенапряжений
- Защита систем электроснабжения с изолированной нейтралью (IT) на объектах повышенной ответственности
- Применение в составе многоуровневых систем защиты: координация с УЗИП Тип 1 на вводе и УЗИП Тип 3 у потребителей
- Защита ответственного оборудования: серверных, телекоммуникационных шкафов, систем автоматизации и диспетчеризации
Ключевые особенности
- Многополюсное устройство защиты переменного тока Тип 2 с номинальным током разряда In = 15 кА на полюс
- Максимальный суммарный ток разряда Imax total = 75 кА
- Встроенный предохранитель и внутренний терморазмыкатель для безопасного отключения при перегрузке
- Съёмные модули для каждой фазы — быстрая замена без демонтажа корпуса (модуль замены MDACF25-440)
- Механический индикатор отключения на каждом полюсе и возможность дистанционной сигнализации (опция DACF25S-30-440)
- Соответствие международным стандартам NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: IT
- Макс. AC рабочее напряжение L-N (Uc): 440 В AC
- Временное перенапряжение (UT): 580 В AC выдерживает (5 сек), 770 В AC выдерживает (120 мин)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный суммарный ток разряда (Imax total): 75 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты L/PE (Up): 1,8 кВ
- Технология: варистор
- Конфигурация подключения: L/PE
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDACF25-440
- Дистанционная сигнализация: опция DACF25S-30-440 (выход на перекидной контакт)
- Сопряжённое УЗО (при наличии): тип «S» или замедленный
- Сертификация: UL / CSA / EAC
- Артикул (Part Number): 821410413
