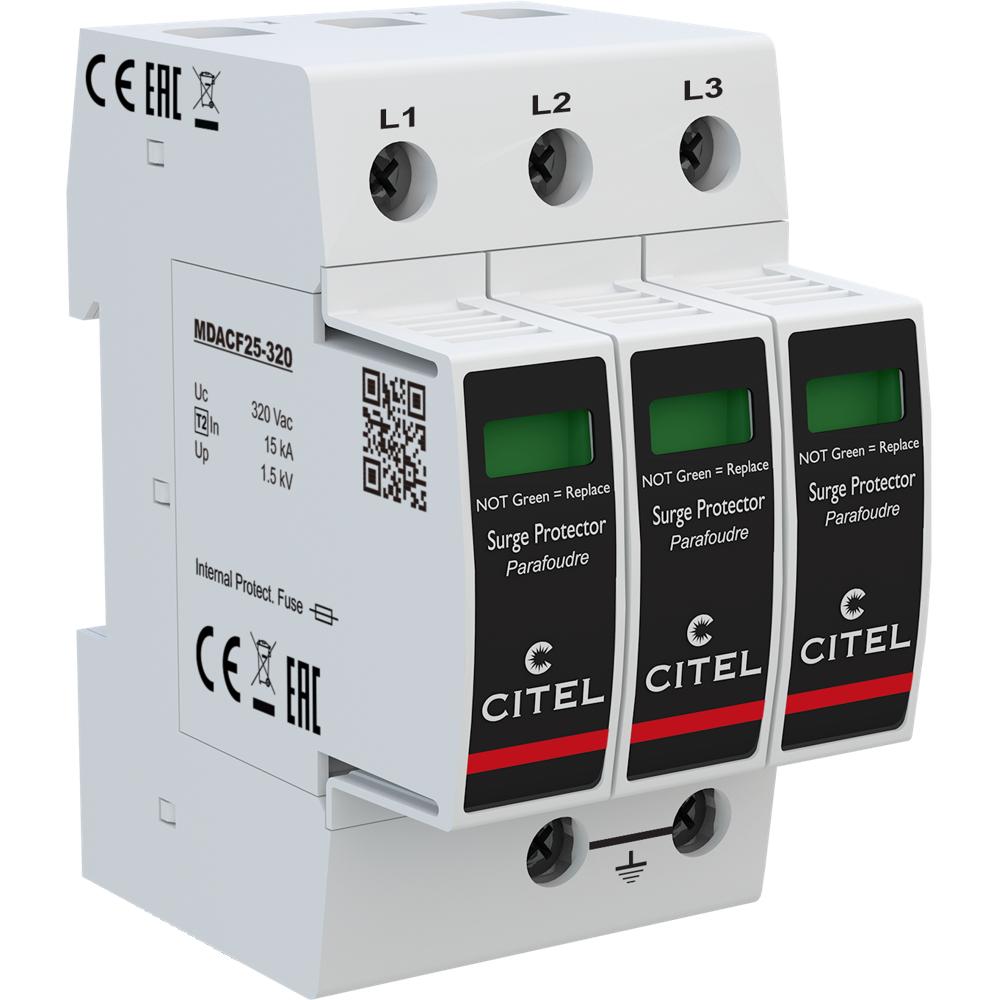

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-30-320 со встроенным предохранителем (артикул 821410313) — это многополюсный ограничитель перенапряжений типа 2 для трёхфазных сетей переменного тока 230/400 В. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при коммутационных процессах, грозовых разрядах и аварийных режимах в сети. УЗИП отводит избыточную энергию импульса на землю, ограничивая амплитуду перенапряжения до безопасного для подключённого оборудования уровня (Up L/PE = 1,5 кВ).
В основе работы устройства лежит варисторная технология — нелинейные резисторы, сопротивление которых резко падает при превышении порогового напряжения, обеспечивая быстрое отведение импульсного тока. УЗИП выполнено в конфигурации TNC (L/PE) для трёхфазной сети и оснащено съёмными модулями для каждой фазы, что упрощает обслуживание и замену отработавших элементов без демонтажа всего устройства. Встроенный внутренний предохранитель (терморазмыкатель) обеспечивает безопасное отключение модуля при его перегреве или выходе из строя. Подключение выполняется через винтовые зажимы под провод сечением 2,5–25 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями 230/400 В, соответствует стандартам NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 изд. 4, имеет сертификацию UL / CSA / EAC. Для дистанционного контроля состояния предусмотрена опция DACF25S-30-320 с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита промышленного оборудования, станков, насосов и систем автоматики от импульсных перенапряжений
- Защита объектов коммерческой и административной недвижимости: офисов, торговых центров, гостиниц
- Защита телекоммуникационного и серверного оборудования, систем безопасности и диспетчеризации
- Применение в системах электроснабжения с повышенными требованиями к надёжности и бесперебойности работы
Ключевые особенности
- Многополюсное УЗИП типа 2 для трёхфазных сетей переменного тока
- Встроенный внутренний предохранитель (терморазмыкатель) для безопасного отключения
- Съёмные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Возможность дистанционной сигнализации отключения (опция DACF25S-30-320 с перекидным контактом)
- Соответствие международным и российским стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011, UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: TNC
- Макс. AC рабочее напряжение L-N (Uc): 320 В AC
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный общий ток разряда (Imax Total): 75 кА
- Уровень защиты L/PE (Up): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: варистор
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты корпуса: IP20
- Модуль замены: MDACF25-320
- Сертификация: UL / CSA / EAC
- Артикул: 821410313
