УЗИП переменного тока серии DAC

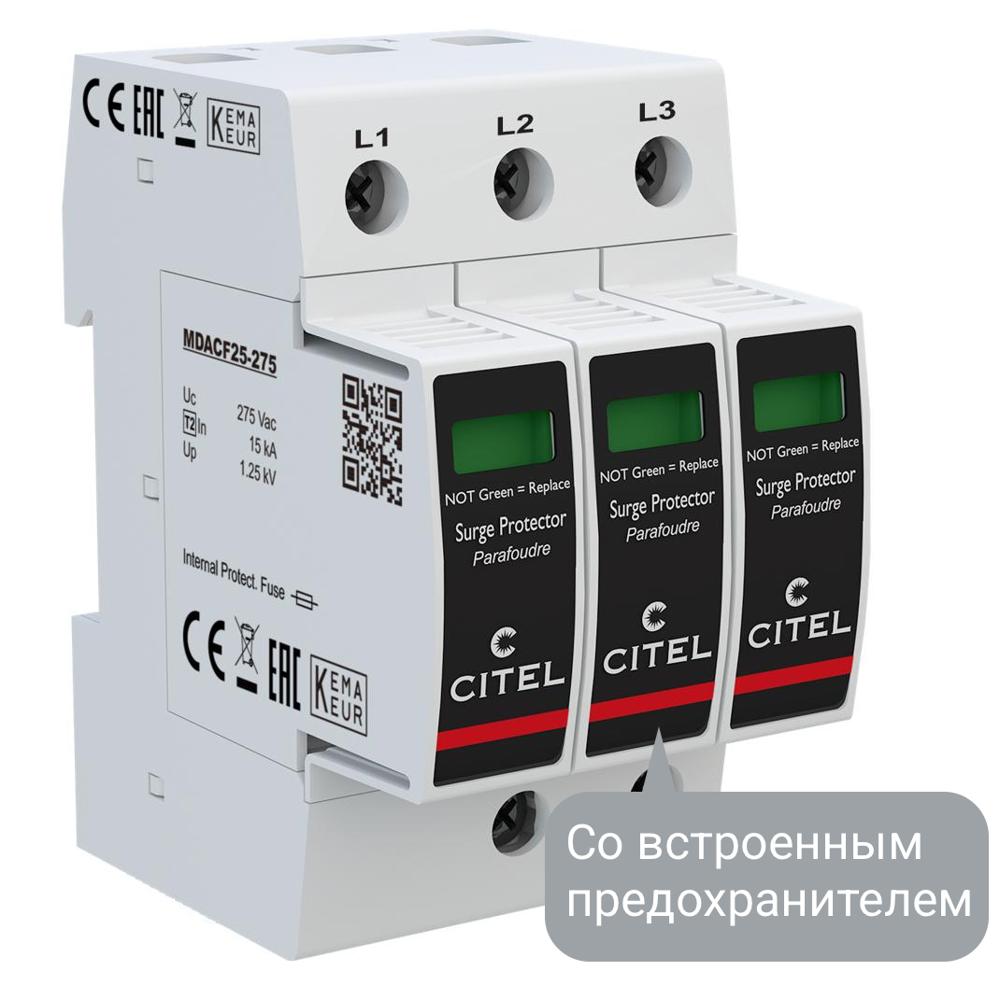

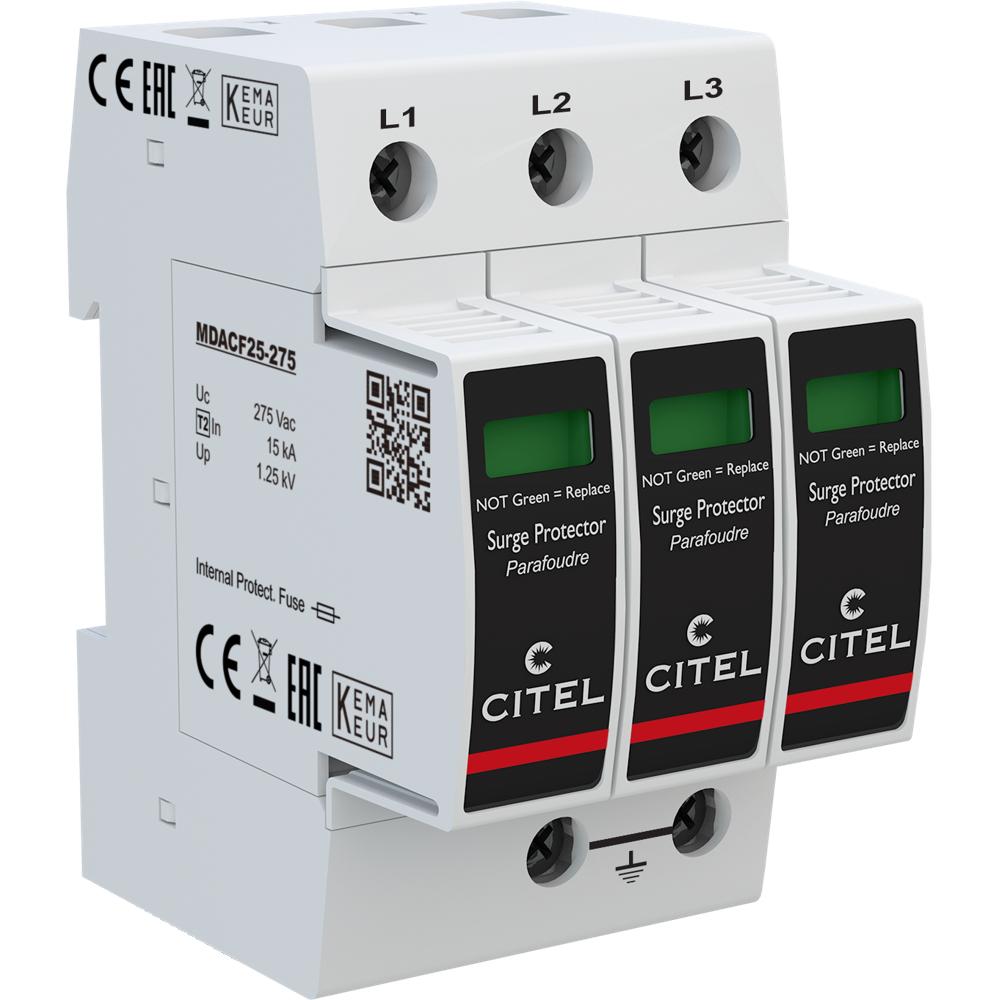

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF25-30-275 со встроенным предохранителем (821410213)

Артикул: 821410213
Цена товара:
20 061 ₽
Общая цена:
20 061 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП Тип 2 для трёхфазных сетей 230/400 В. Номинальный ток разряда 15 кА, максимальный суммарный 75 кА. Встроенный предохранитель и терморазмыкатель, сменные модули, индикатор отключения. Монтаж на DIN-рейку. Соответствие IEC 61643-11, ГОСТ Р 51992-2011.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-30-275 представляет собой многополюсное устройство защиты переменного тока Тип 2, предназначенное для защиты трёхфазных электрических сетей 230/400 В от импульсных перенапряжений, вызванных коммутационными процессами или атмосферными разрядами (молниями). Устройство обеспечивает надёжное ограничение перенапряжений до безопасного уровня, защищая электрооборудование, чувствительную электронику и системы автоматизации от повреждений и преждевременного выхода из строя. Номинальный ток разряда In составляет 15 кА, а максимальный суммарный ток разряда Imax Total достигает 75 кА, что делает данное УЗИП эффективным решением для объектов с повышенными требованиями к защите электроснабжения.

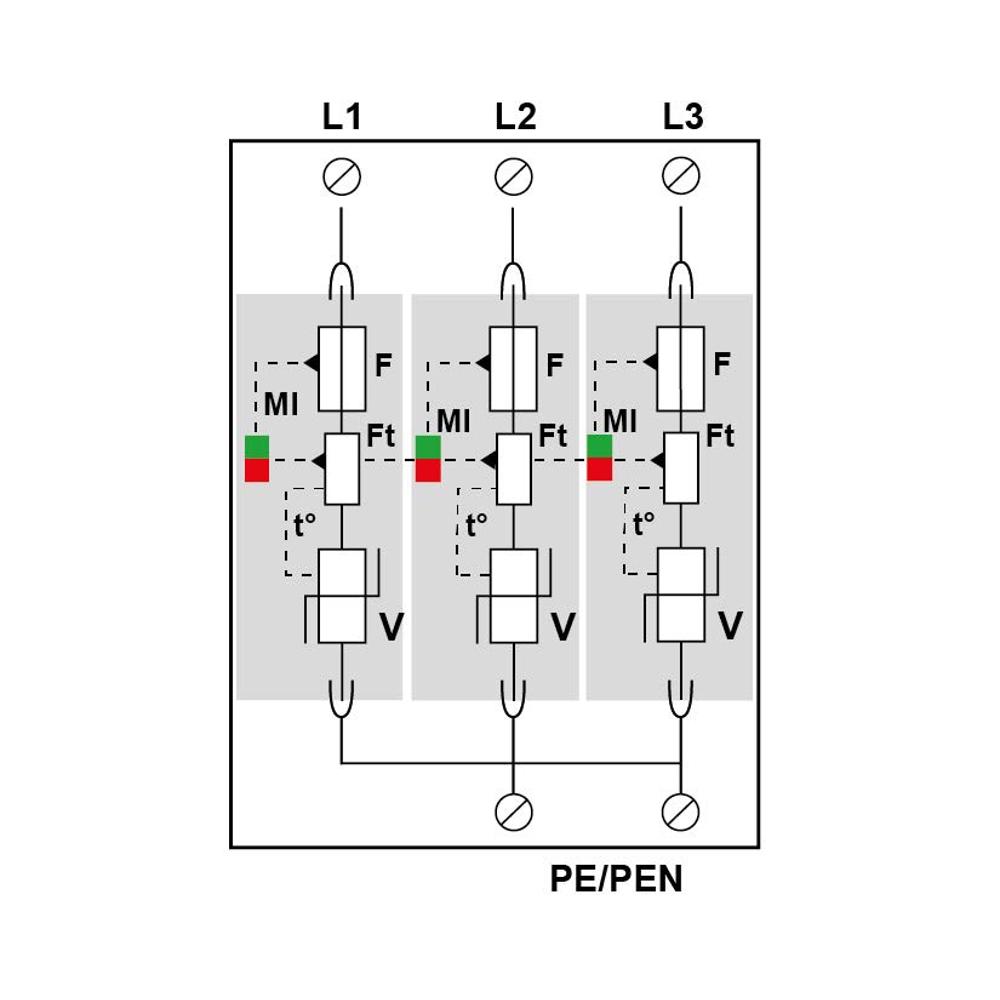

В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и надёжное ограничение импульсных перенапряжений. УЗИП выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенный предохранитель и внутренний терморазмыкатель обеспечивают дополнительную безопасность при перегрузках. Подключение осуществляется через винтовые зажимы (сечение 2,5–25 мм²) или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями конфигурации TNC (L/PE) и соответствует требованиям стандартов NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 изд. 4. Для дистанционного контроля состояния предусмотрена опция DACF25S-30-275 с выходом на перекидной контакт.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) трёхфазных сетей 230/400 В промышленных предприятий и коммерческих объектов
  • Защита электрооборудования в системах электроснабжения зданий и сооружений от импульсных перенапряжений атмосферного и коммутационного происхождения
  • Защита чувствительной электроники, систем автоматизации, телекоммуникационного и компьютерного оборудования
  • Применение в составе комплексных систем молниезащиты и заземления объектов
  • Защита оборудования в распределительных щитах жилых, офисных и производственных зданий

Ключевые особенности

  • Многополюсное устройство защиты переменного тока Тип 2 с номинальным током разряда In = 15 кА и максимальным суммарным током Imax Total = 75 кА
  • Встроенный предохранитель и внутренний терморазмыкатель для повышенной безопасности
  • Сменные модули для каждой фазы — упрощают обслуживание и замену без демонтажа корпуса
  • Механический индикатор отключения на каждом полюсе для визуального контроля состояния
  • Возможность дистанционной сигнализации отключения (опция DACF25S-30-275 с перекидным контактом)
  • Соответствие международным и российским стандартам: NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011, UL1449 изд. 4

Технические характеристики

  • Тип УЗИП: 2
  • Сеть: 230/400 В, 3-фазная
  • Конфигурация нейтрали: TNC
  • Макс. AC рабочее напряжение L-N (Uc): 275 В AC
  • Номинальный ток разряда (In): 15 кА
  • Макс. ток разряда (Imax): 25 кА
  • Максимальный суммарный ток разряда (Imax Total): 75 кА
  • Уровень защиты L/PE (Up): 1,25 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Технология: варистор
  • Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: от -40 до +85 °C
  • Уровень защиты: IP20
  • Модуль замены: MDACF25-275
  • Сертификация: UL / CSA / EAC
  • Артикул: 821410213

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 15
Imax(8/20), макс. ток разряда, кА 25
Up L/N, напряжение защиты, кВ 1.25
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
