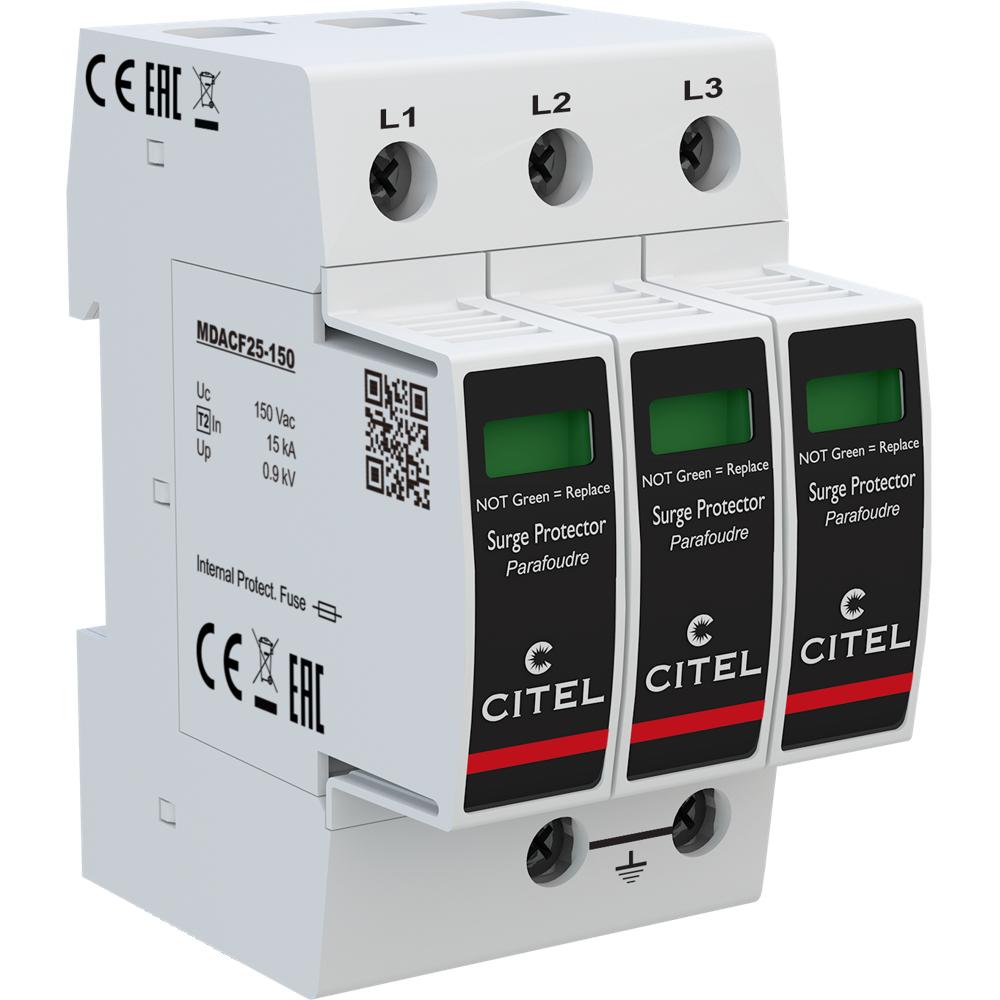

Устройство защиты от импульсных перенапряжений CITEL DACF25-30-150 (артикул 821410113) — это многополюсный УЗИП Типа 2, предназначенный для защиты трёхфазных сетей переменного тока от импульсных перенапряжений, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство обеспечивает надёжную защиту электрооборудования от опасных скачков напряжения, отводя избыточную энергию на землю и ограничивая уровень перенапряжения до безопасных значений.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и высокую энергоёмкость. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенный предохранитель и терморазмыкатель обеспечивают дополнительную безопасность при перегрузках. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN60715) и подключается к сети через винтовые зажимы (сечение 2.5–25 мм²) или шину. Устройство совместимо с сетями 120/208 В 3-фазного исполнения с конфигурацией нейтрали TNC и соответствует стандартам NF EN 61643-11, CEI 61643-11, ГОСТ Р 51992-2011 и UL1449 изд. 4.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в трёхфазных сетях переменного тока
- Защита промышленного оборудования, станков и технологических линий от импульсных перенапряжений
- Защита систем электроснабжения коммерческих и административных зданий
- Защита телекоммуникационного и серверного оборудования в составе комплексных систем защиты
- Применение в системах с повышенными требованиями к надёжности электроснабжения (больницы, дата-центры, объекты связи)
Ключевые особенности
- Многополюсное устройство защиты переменного тока Тип 2 с номинальным током разряда In = 15 кА
- Максимальный общий ток разряда Imax total = 75 кА
- Встроенный предохранитель и терморазмыкатель для дополнительной безопасности
- Съёмные модули для каждой фазы — упрощают обслуживание и замену
- Опциональная дистанционная сигнализация отключения (модель DACF25S-30-150 с перекидным контактом)
- Соответствие международным и российским стандартам: NF EN 61643-11, CEI 61643-11, ГОСТ Р 51992-2011, UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120/208 В, 3-фазная
- Конфигурация нейтрали: TNC
- Макс. AC рабочее напряжение L-N (Uc): 150 В AC
- Временное перенапряжение (UT): 180 В AC выдерживает (5 сек), 230 В AC выдерживает (120 мин)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный общий ток разряда (Imax total): 75 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты L/PE (Up): 0.9 кВ
- Технология: варистор
- Конфигурация УЗИП: 3-фазный
- Подсоединение к сети: винтовой зажим 2.5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: -40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDACF25-150
- Сертификация: UL / CSA / EAC
- Артикул: 821410113
