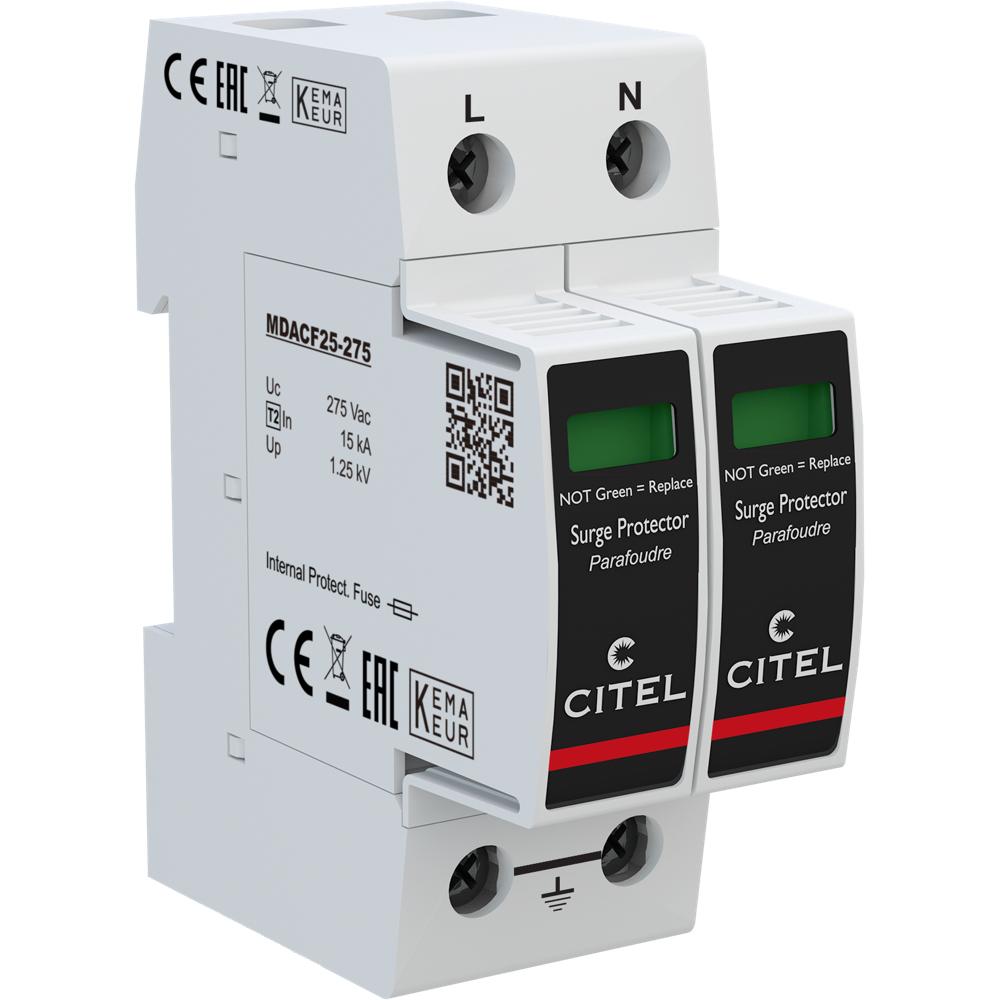

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-20-275 (артикул 821410212) предназначено для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство относится к типу 2 и устанавливается на вводе в электроустановку после главного распределительного щита, обеспечивая надёжную защиту электрооборудования от разрушительного воздействия кратковременных скачков напряжения.

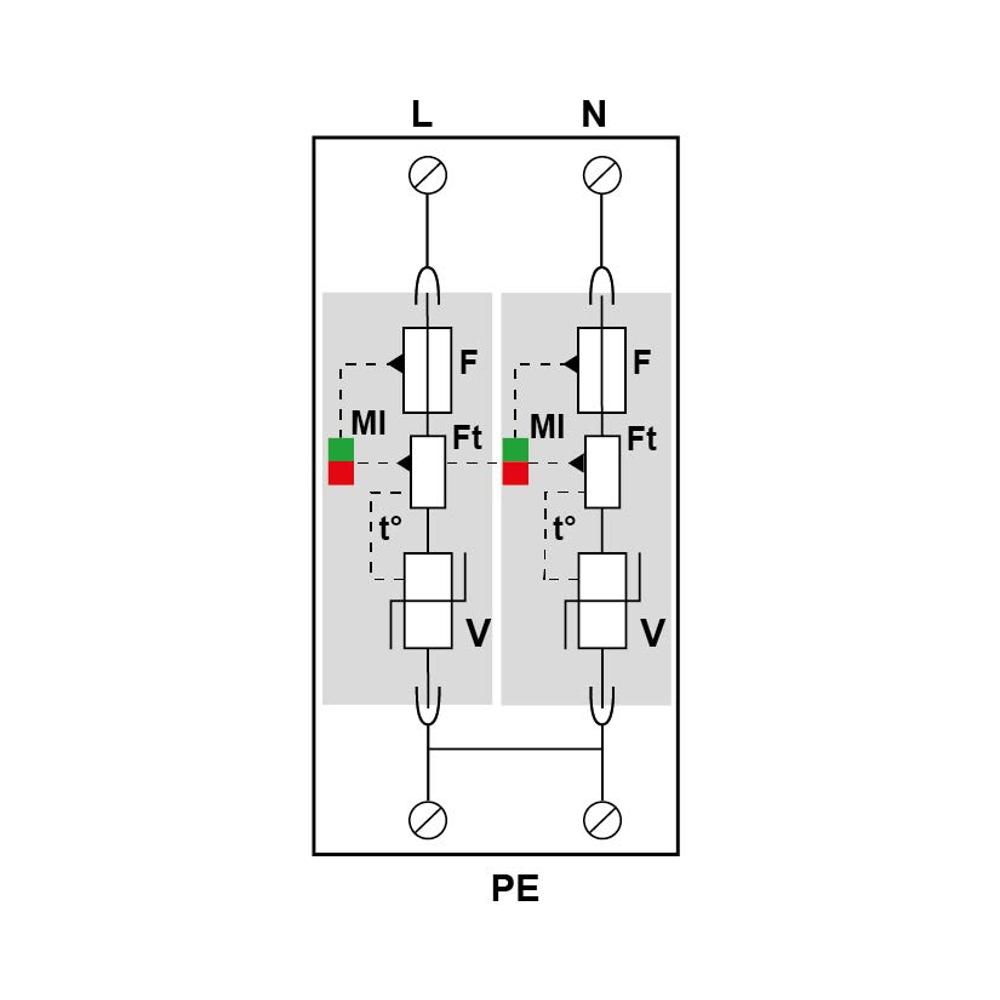

В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство подключается по схеме L/PE и N/PE и оснащено встроенными предохранителями, что упрощает монтаж и повышает безопасность эксплуатации. Каждый полюс имеет съёмный модуль с механическим индикатором отключения, что позволяет оперативно выявлять и заменять вышедшие из строя элементы без демонтажа всего устройства. УЗИП совместимо с сетями с конфигурацией нейтрали TN и соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449 (изд. 4), что подтверждает его высокое качество и надёжность.
Области применения
- Защита вводно-распределительных устройств жилых, офисных и промышленных зданий
- Защита электрооборудования от грозовых и коммутационных перенапряжений в сетях 230 В
- Применение в системах электроснабжения с заземлением типа TN
- Установка в распределительных щитах на DIN-рейку 35 мм
- Защита чувствительного оборудования: компьютеров, систем связи, автоматики, медицинской техники
Ключевые особенности
- Тип 2 — защита от импульсных перенапряжений на вводе электроустановки

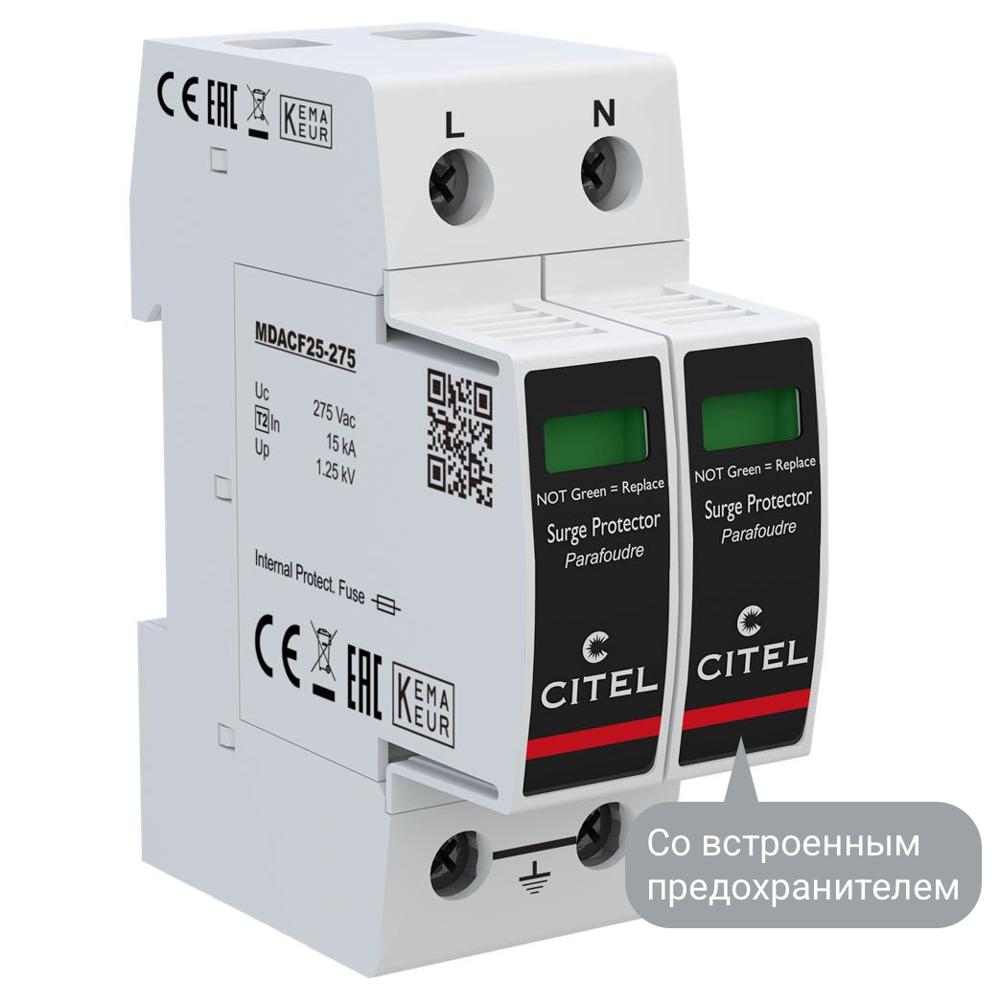

- Встроенные предохранители — упрощённый монтаж и повышенная безопасность
- Съёмные модули для каждой фазы — быстрая замена без отключения всей системы
- Механический индикатор отключения на каждом полюсе — визуальный контроль состояния
- Дистанционная сигнализация (опция DACF25S-20-275) — возможность интеграции в систему мониторинга
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В, однофазная
- Конфигурация нейтрали: TN
- Макс. рабочее напряжение L-N (Uc): 275 В AC
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный общий ток разряда (Imax Total): 50 кА
- Уровень защиты (Up L/PE, Up N/PE): 1,25 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: варистор
- Подключение: винтовые зажимы 2,5–25 мм² / шина

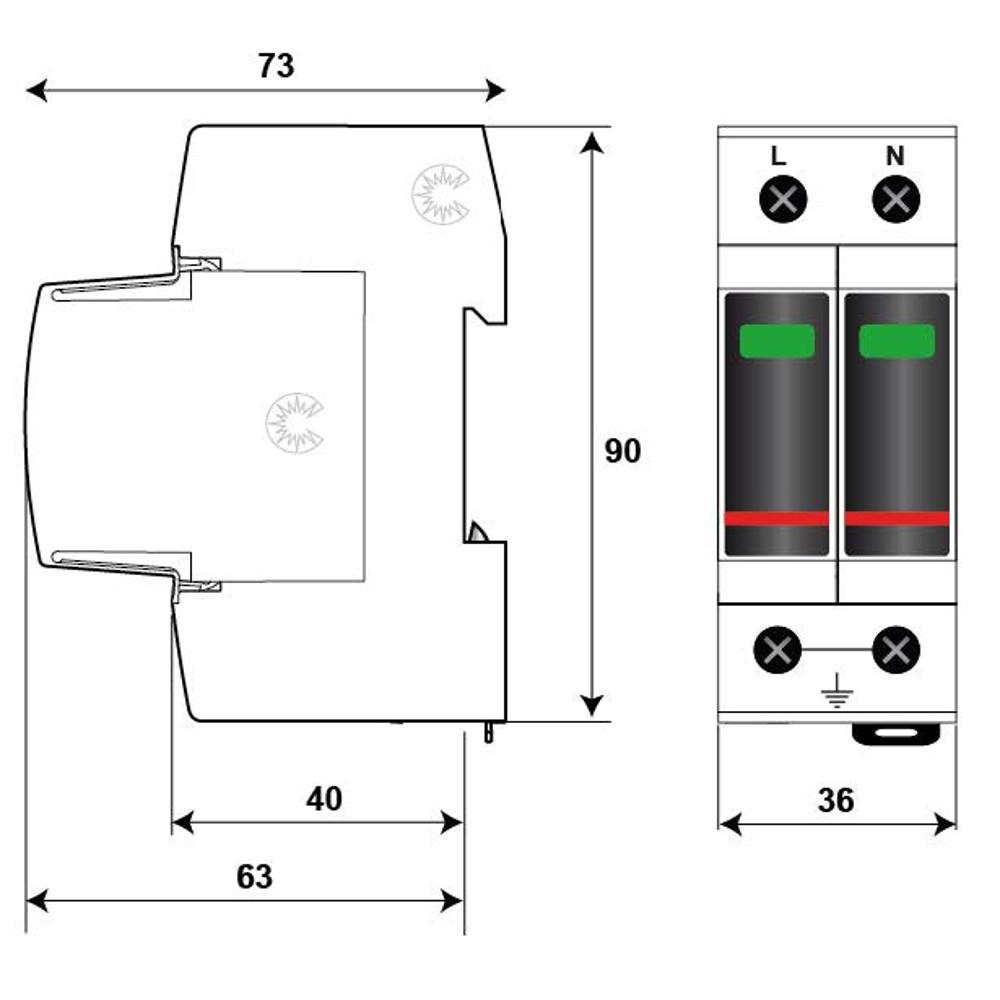

- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDACF25-275
- Артикул: 821410212
