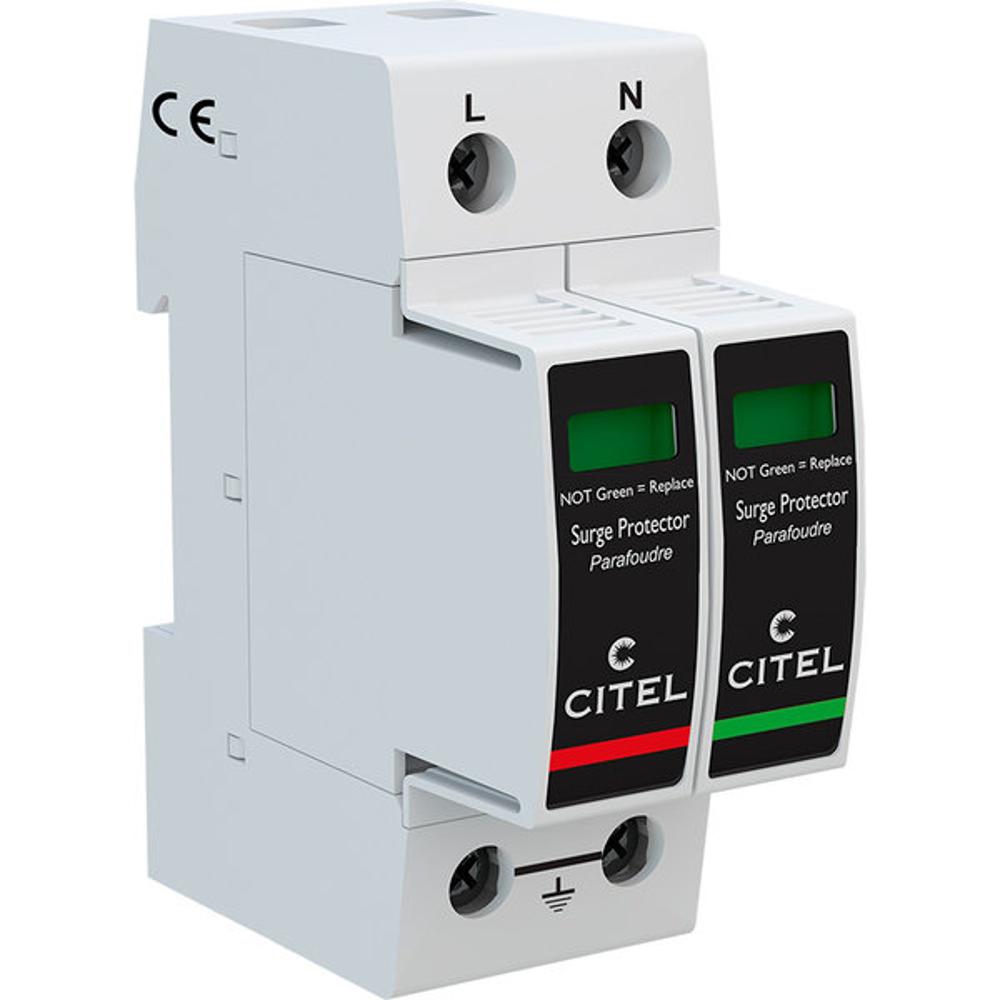

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-11-440 представляет собой многофункциональное устройство защиты типа 2 для однофазных сетей переменного тока, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, возникающих в результате коммутационных процессов или атмосферных разрядов. Устройство обеспечивает надёжную защиту фазного и нейтрального проводников, а также защиту по цепи нейтраль-заземление, что делает его универсальным решением для комплексной защиты электроустановок.
В основе работы устройства лежит комбинированная технология, включающая металлооксидный варистор и газовый разрядник, что обеспечивает эффективное ограничение импульсных перенапряжений на уровне 1,8 кВ. УЗИП оснащено встроенными предохранителями и съёмными модулями для каждой фазы, что упрощает техническое обслуживание и замену изношенных элементов. Устройство монтируется на симметричную DIN-рейку 35 мм и подключается к сети с помощью винтовых зажимов, рассчитанных на проводники сечением от 2,5 до 25 мм². УЗИП совместимо с однофазными сетями с конфигурацией нейтрали TT-TN и рассчитано на максимальное рабочее напряжение 320 В переменного тока. Встроенная система дистанционной сигнализации позволяет контролировать состояние устройства и своевременно оповещать о срабатывании защиты.
Области применения
- Защита жилых и административных зданий от импульсных перенапряжений в системах электроснабжения
- Защита промышленного оборудования и технологических установок, чувствительных к скачкам напряжения
- Защита телекоммуникационного и компьютерного оборудования в офисах и дата-центрах
- Применение в системах автоматизации и управления зданиями (BMS, умный дом)
- Защита систем освещения, отопления, вентиляции и кондиционирования (HVAC)
Ключевые особенности
- Тип 2 УЗИП с номинальным током разряда 15 кА и максимальным током разряда 25 кА на полюс
- Встроенные предохранители и терморазмыкатель для безопасного отключения при перегрузке
- Съёмные модули для каждой фазы, обеспечивающие простоту обслуживания и замены
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Опциональная дистанционная сигнализация с выходом на перекидной контакт
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 4-е издание
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение L-N (Uc): 320 В переменного тока
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный ток разряда (Imax Total): 50 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты (Up L/N и N/PE): 1,8 кВ
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Модуль замены: MDACF25-440 + MDACG-440
- Part Number: 821410432
