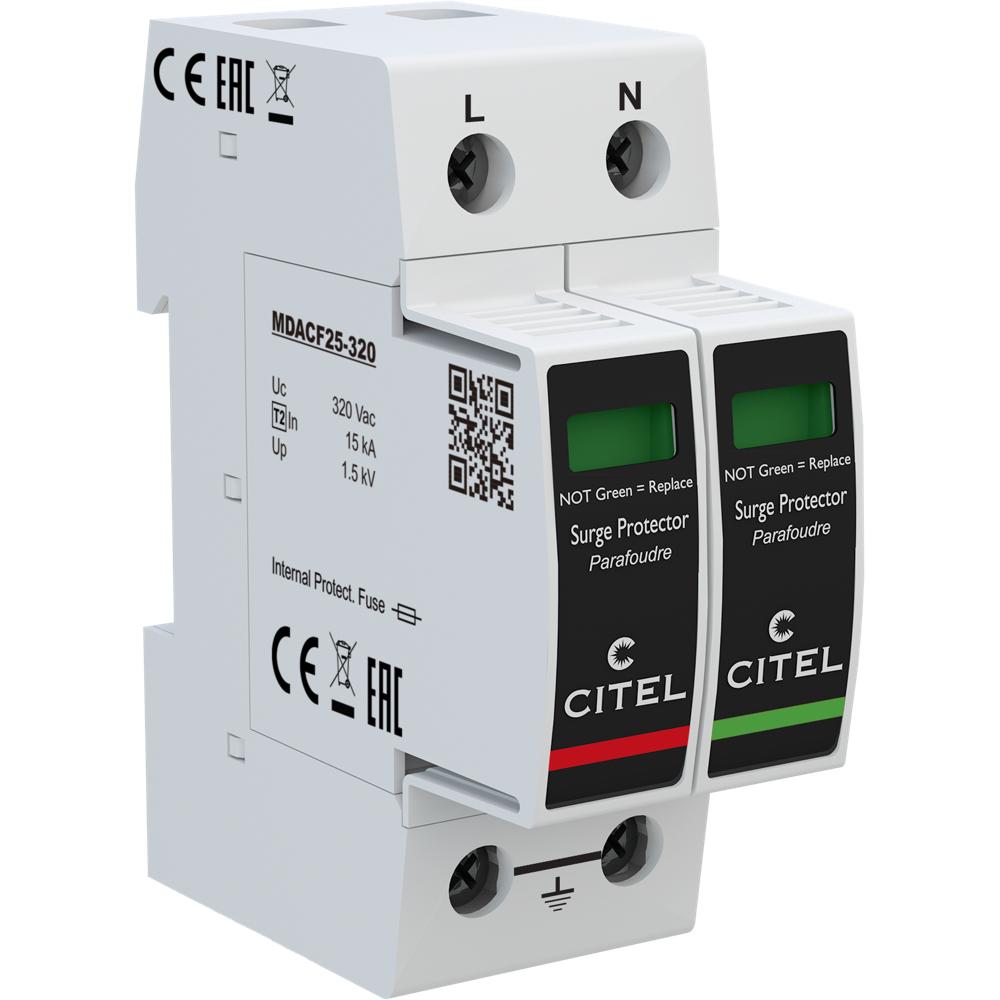

Устройство защиты от импульсных перенапряжений CITEL DACF25-11-320 (артикул 821410332) — это многофункциональный УЗИП Типа 2 для однофазных сетей переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами или удалёнными разрядами молнии. Устройство сочетает в себе функции защиты и встроенного предохранителя, что упрощает монтаж и повышает надёжность всей системы электроснабжения. Номинальный ток разряда In составляет 15 кА, а максимальный суммарный ток разряда Imax Total достигает 50 кА, обеспечивая эффективное ограничение перенапряжений до безопасного уровня 1,5 кВ.
В основе работы УЗИП лежит комбинированная технология: металлооксидный варистор в паре с газовым разрядником. Такое сочетание обеспечивает быстрое срабатывание и высокую энергоёмкость, а также низкий уровень остаточного напряжения. Устройство подключается по схеме L/N и N/PE, поддерживает сети с конфигурацией нейтрали TT-TN и рассчитано на максимальное рабочее напряжение 320 В AC. Монтаж осуществляется на стандартную DIN-рейку 35 мм (EN60715), а корпус со сменными модулями позволяет быстро заменять вышедшие из строя картриджи без демонтажа всего устройства. Встроенные предохранители и терморазмыкатель обеспечивают дополнительную безопасность при перегрузках. УЗИП соответствует требованиям EN 61643-11, IEC 61643-11 и UL1449 изд.4, что подтверждает его высокое качество и пригодность для применения в ответственных электроустановках.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в жилых, коммерческих и промышленных зданиях.
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, телекоммуникационных стоек.
- Применение в системах электроснабжения с воздушным вводом, где риск импульсных перенапряжений особенно высок.
- Защита технологического оборудования на производстве: станков с ЧПУ, систем автоматизации, приводов.
- Использование в составе комплексной системы защиты совместно с УЗИП Типа 1 для каскадной защиты.
Ключевые особенности
- Тип 2, номинальный ток разряда 15 кА, максимальный суммарный ток разряда 50 кА.
- Встроенные предохранители и терморазмыкатель для безопасного отключения при перегрузке.
- Сменные модули для каждой фазы (MDACF25-320 + MDACG-320) — удобство обслуживания.
- Механический индикатор отключения на каждом полюсе и возможность дистанционной сигнализации (опция DACF25S-11-320).
- Совместимость со стандартами IEC 61643-11, EN 61643-11, UL1449 изд.4.
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Макс. рабочее напряжение L-N (Uc): 320 В AC
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный суммарный ток разряда (Imax Total): 50 кА
- Уровень защиты (Up L/N и N/PE): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94-V0
- Габариты: согласно схеме
- Артикул: 821410332
