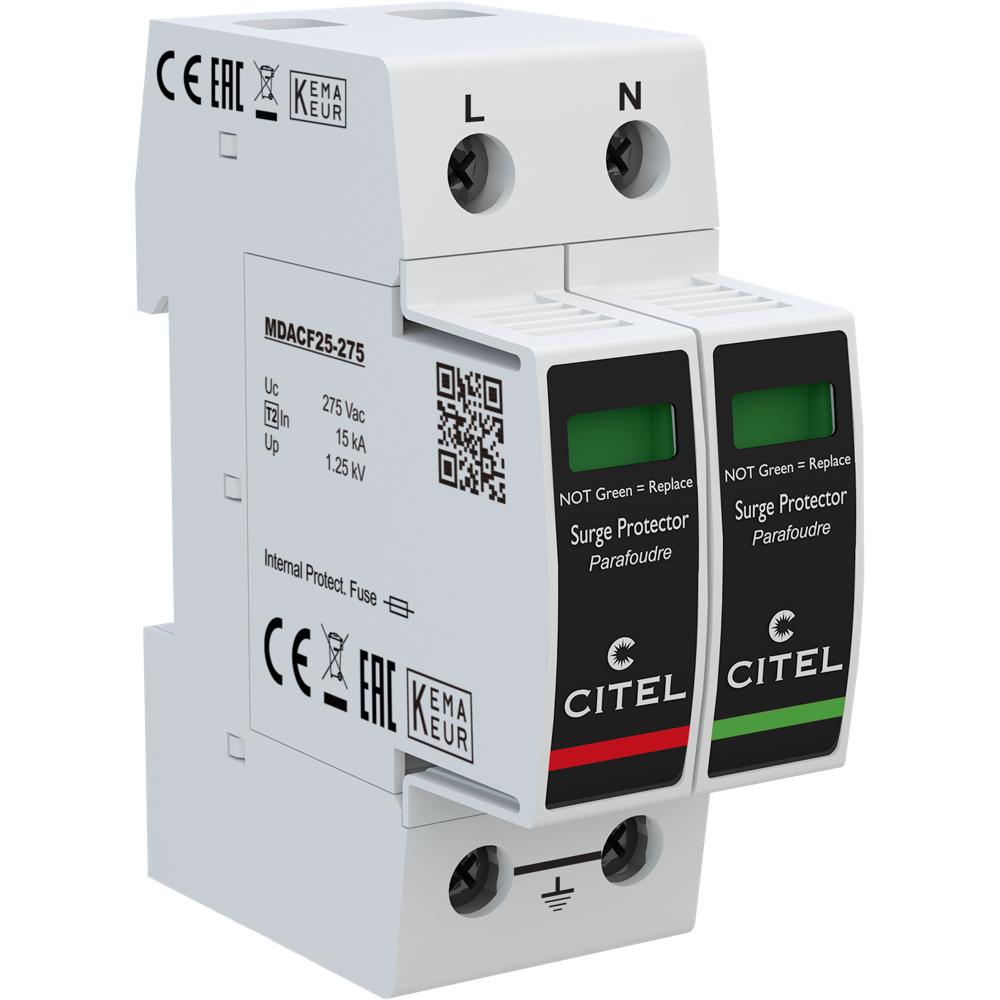

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-11-275 — это многофункциональное устройство защиты переменного тока Тип 2, предназначенное для надежной защиты однофазных электрических сетей 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает комплексную защиту по схеме L/N и N/PE, эффективно ограничивая амплитуду импульсных скачков напряжения и предотвращая повреждение чувствительного электрооборудования.

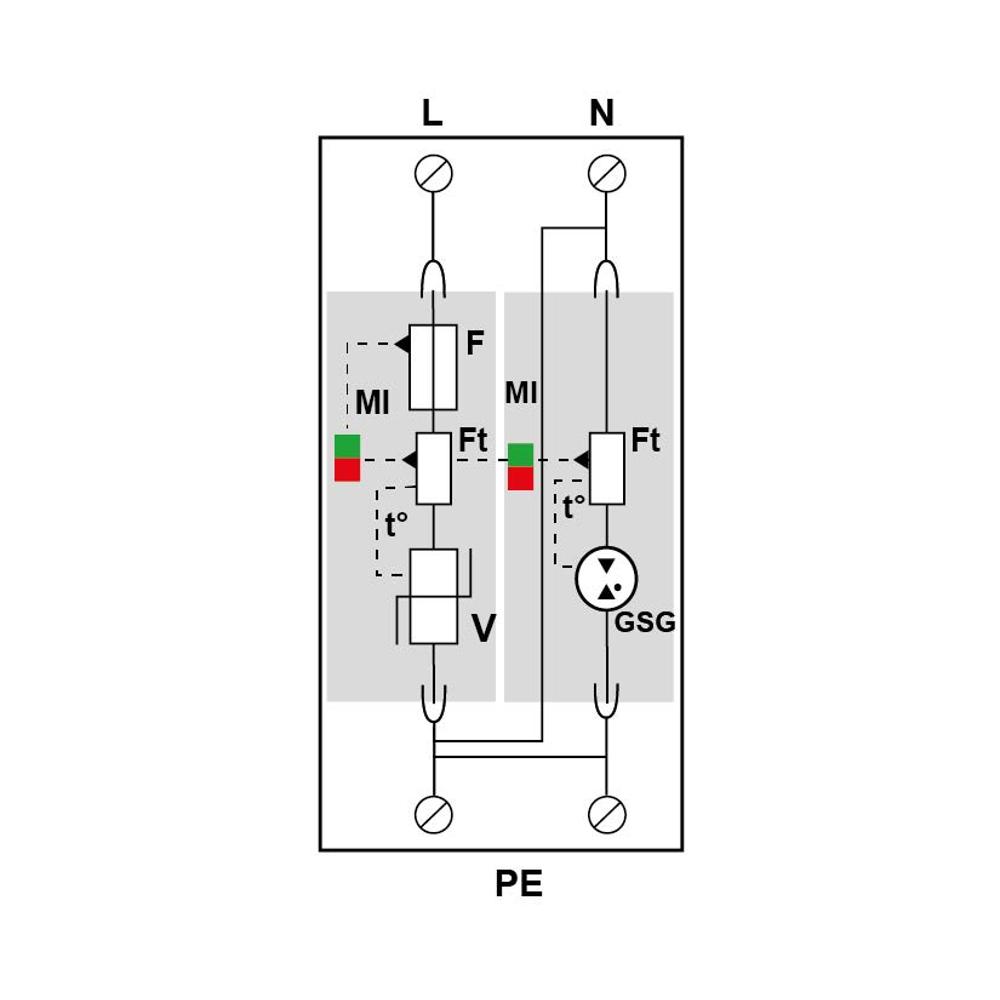

В основе работы УЗИП лежит комбинированная технология, сочетающая металлооксидный варистор и газовый разрядник, что обеспечивает высокую эффективность защиты при различных типах перенапряжений. Устройство оснащено встроенными предохранителями и съемными модулями для каждой фазы, что упрощает техническое обслуживание и замену изношенных элементов. Подключение осуществляется через винтовые зажимы с сечением проводников от 2.5 до 25 мм² или через шину, монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN60715). УЗИП совместимо с сетями с конфигурацией нейтрали TT-TN и соответствует требованиям международных стандартов NF EN 61643-11, IEC 61643-11 и UL1449 издание 4.
Области применения
- Защита вводных распределительных щитов жилых и коммерческих зданий от импульсных перенапряжений
- Защита электрооборудования в промышленных установках и на производственных объектах
- Защита систем электроснабжения объектов телекоммуникаций и передачи данных
- Защита медицинского и лабораторного оборудования, чувствительного к скачкам напряжения
- Применение в системах автоматизации и управления зданиями (BMS) для повышения надежности электроснабжения
Ключевые особенности
- Тип 2 УЗИП с номинальным током разряда In 15 кА и максимальным общим током разряда Imax Total 50 кА

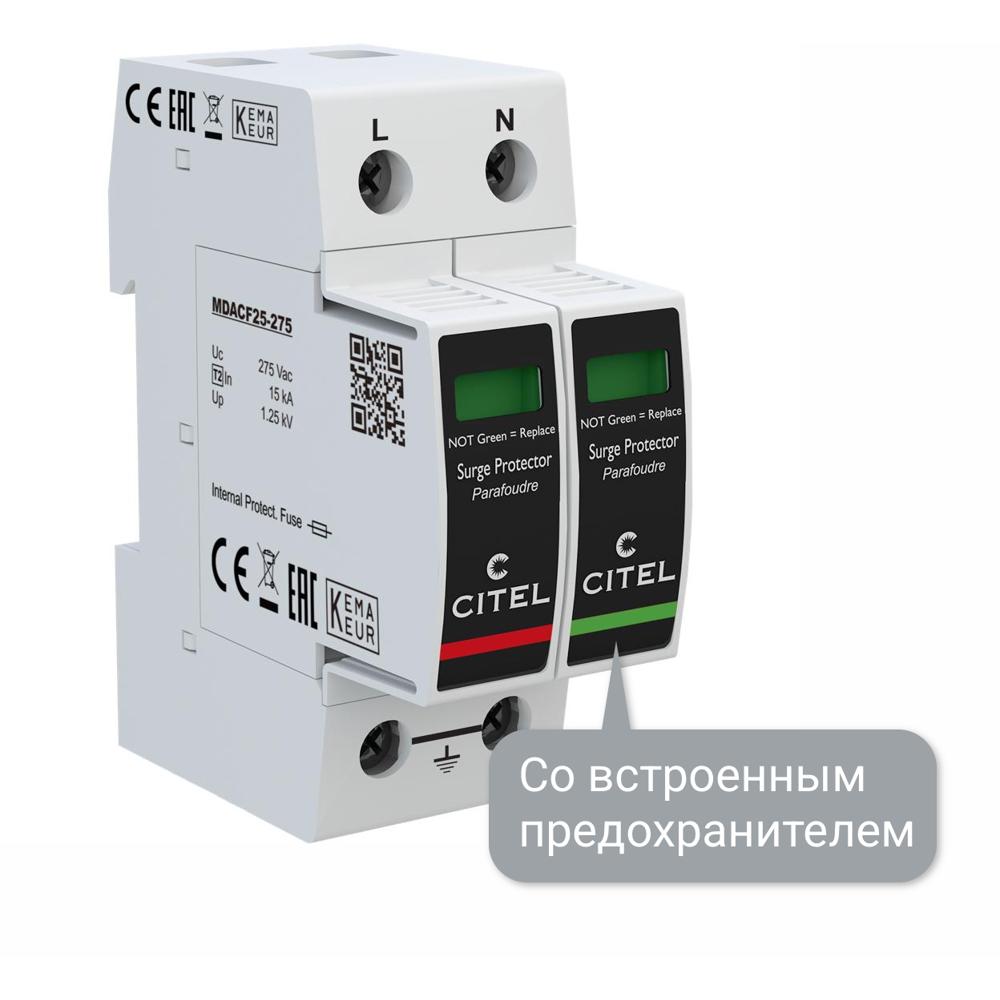

- Встроенные предохранители и съемные модули для каждой фазы, обеспечивающие простоту обслуживания
- Дистанционная сигнализация отключения (опция DACF25S-11-275) с выходом на перекидной контакт
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение L-N (Uc): 275 В переменного тока
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный общий ток разряда (Imax Total): 50 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты (Up): L/N — 1.25 кВ, N/PE — 1.5 кВ
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 2.5–25 мм² / шина

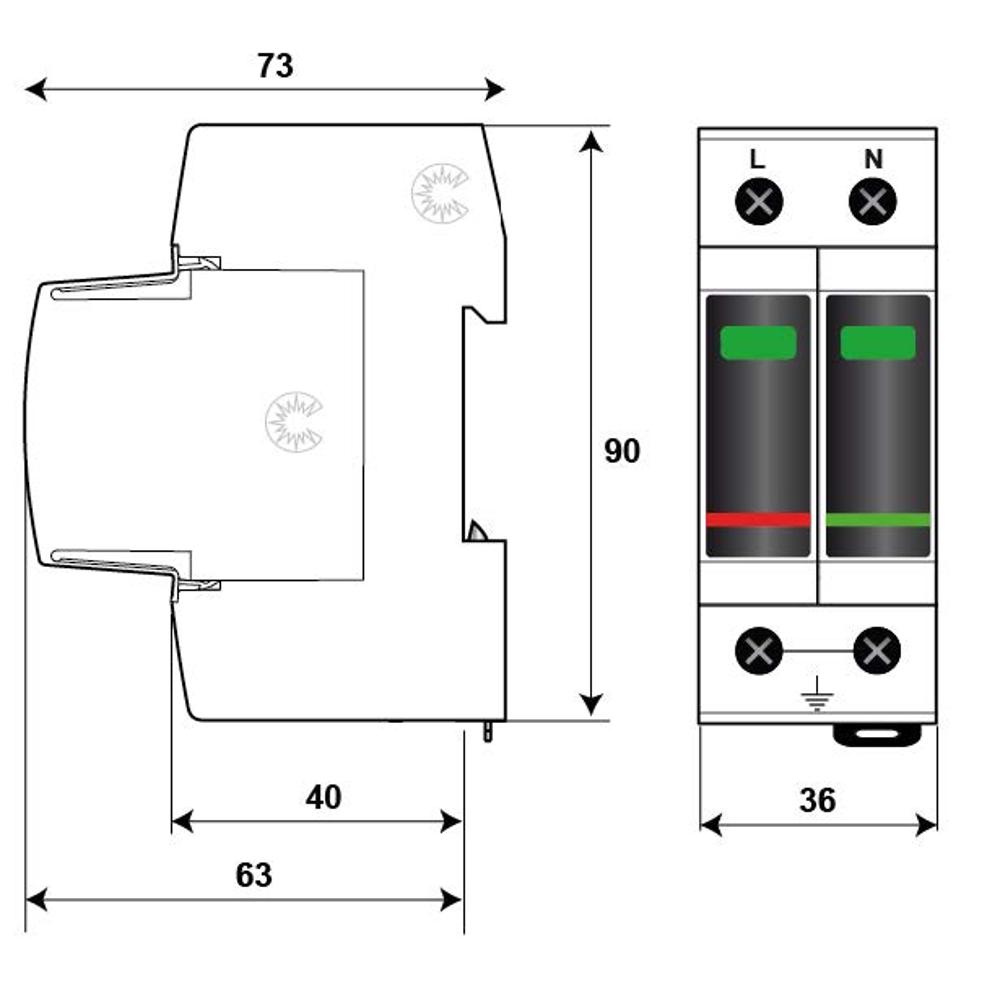

- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Модуль замены: MDACF25-275 + MDACG-275
- Артикул: 821410232
