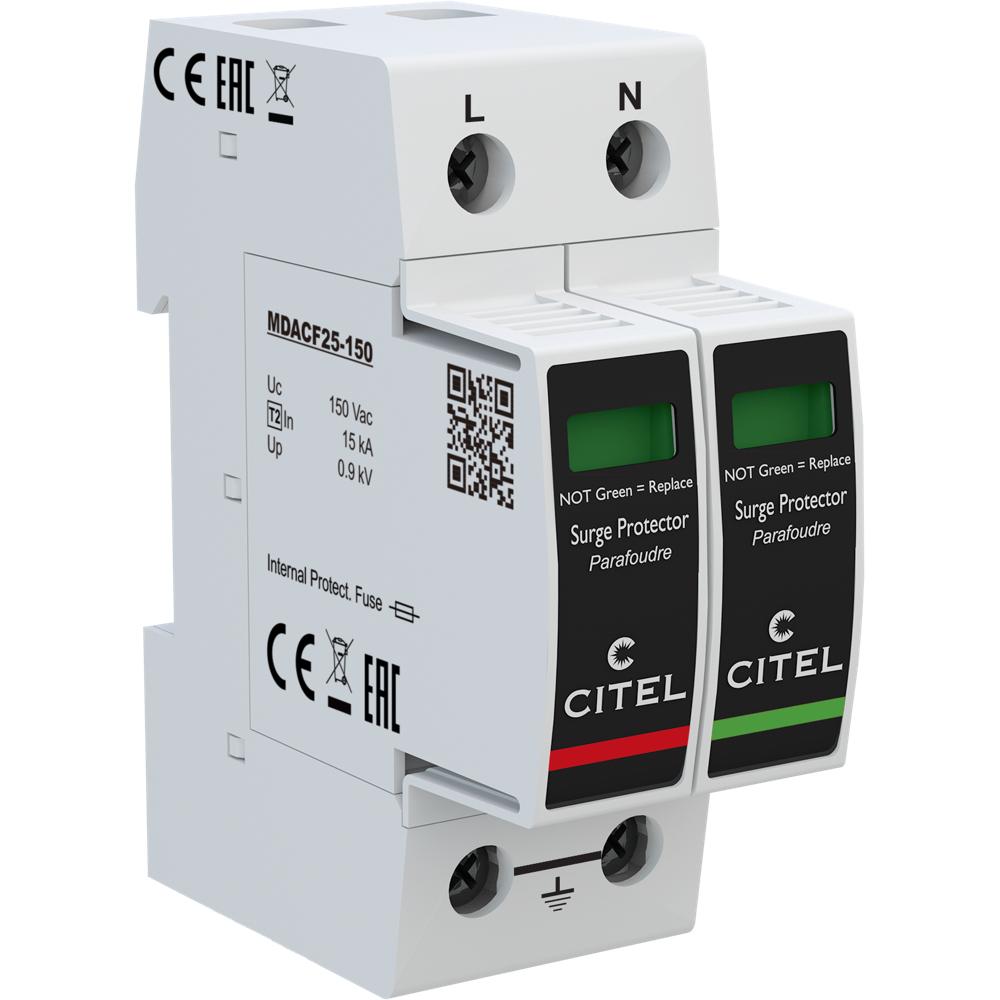

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-11-150 (артикул 821410132) предназначено для защиты однофазных сетей переменного тока напряжением 120 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство относится к типу 2 (класс C) и обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем автоматизации от разрушительного воздействия кратковременных скачков напряжения.
В основе работы УЗИП лежит комбинированная технология на металлооксидном варисторе и газовом разряднике, обеспечивающая эффективное ограничение перенапряжений между проводниками L/N и N/PE. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает техническое обслуживание и замену выработавших ресурс элементов без демонтажа всего устройства. Встроенные предохранители обеспечивают дополнительную защиту и отключение при аварийных режимах. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм² или шиной. УЗИП совместимо с сетями с конфигурацией нейтрали TT-TN и соответствует требованиям стандартов NF EN 61643-11, IEC 61643-11 и UL1449 издание 4.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий
- Защита систем электроснабжения телекоммуникационного и серверного оборудования
- Защита промышленного оборудования и систем автоматизации от коммутационных перенапряжений
- Защита осветительных систем и бытовой электроники в сетях 120 В
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3
Ключевые особенности
- Тип 2 — защита от импульсных перенапряжений в распределительных сетях
- Встроенные предохранители для повышения безопасности эксплуатации
- Съёмные модули для каждой фазы — упрощённое обслуживание и замена
- Дистанционная сигнализация отключения (опция DACF25S-11-150 с перекидным контактом)
- Механический индикатор отключения на каждом полюсе
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120 В однофазная, конфигурация нейтрали TT-TN
- Макс. рабочее напряжение L-N (Uc): 150 В AC
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Максимальный суммарный ток разряда (Imax Total): 50 кА
- Уровень защиты (Up L/N): 0,9 кВ; (Up N/PE): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDACF25-150 + MDACG-150
- Артикул: 821410132
