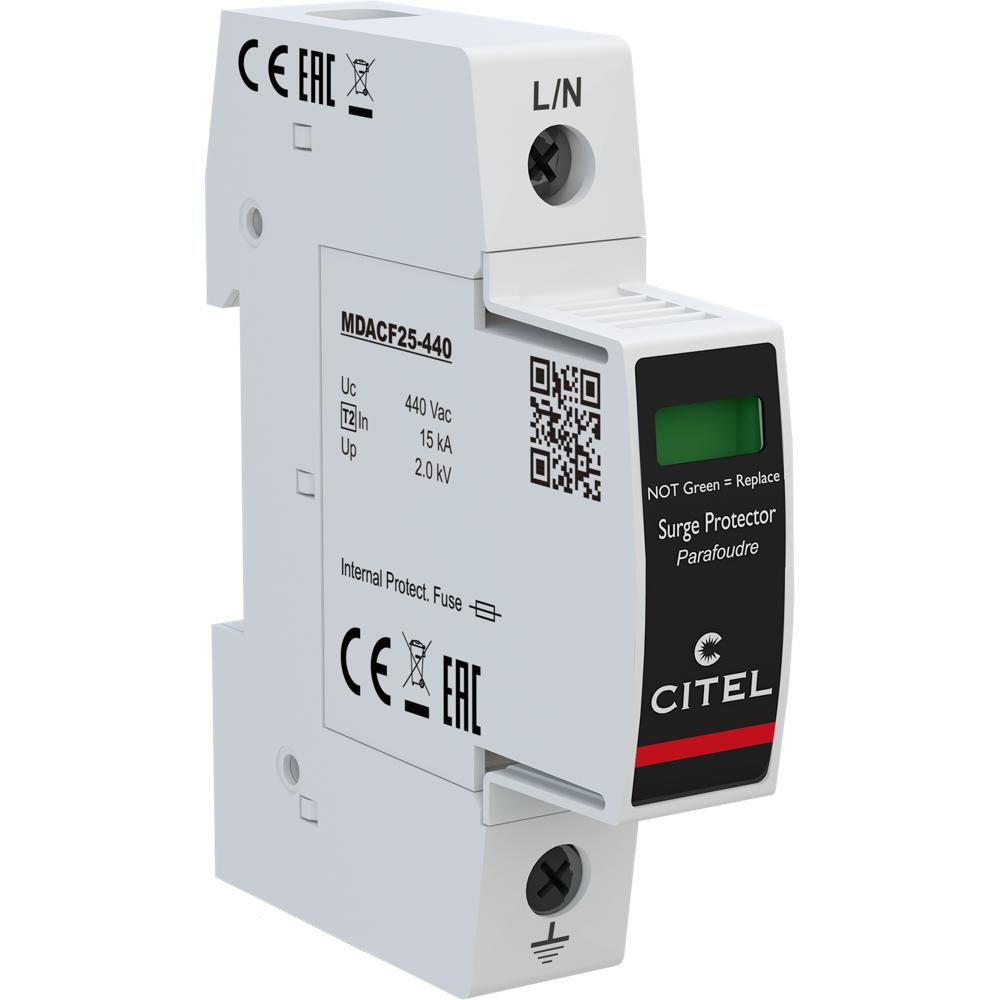

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-10-440 со встроенным предохранителем (артикул 821410411) предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство относится к УЗИП типа 2 и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.
В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное отведение импульсных токов. УЗИП выполнено в виде 1-полюсного модуля со сменными картриджами для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенный терморазмыкатель и внутренние предохранители обеспечивают дополнительную безопасность при перегрузках. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями L/N или N/PE с максимальным рабочим напряжением 440 В AC и соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
- Защита систем электроснабжения с чувствительным электронным оборудованием (серверные, АСУ ТП, системы связи)
- Применение в сетях переменного тока с номинальным напряжением до 440 В AC
- Установка в качестве второй ступени защиты в многоуровневых системах молниезащиты
- Защита оборудования в зонах с повышенной грозовой активностью и частыми коммутационными переключениями
Ключевые особенности
- УЗИП тип 2 с номинальным током разряда In = 15 кА и максимальным Imax = 25 кА
- Встроенные предохранители и терморазмыкатель для дополнительной безопасности
- Сменные модули для каждой фазы — простая замена без демонтажа корпуса
- Механический индикатор отключения для визуального контроля состояния
- Опциональная дистанционная сигнализация (DACF25S-10-440) с выходом на перекидной контакт
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 ed.4
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение L-N (Uc): 440 В AC
- Временное перенапряжение (UT): 580 В AC (5 сек.), 770 В AC (120 мин.)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Уровень защиты (Up): 1,8 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Конфигурация подключения: L/N или N/PE
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDACF25-440
- Артикул: 821410411
