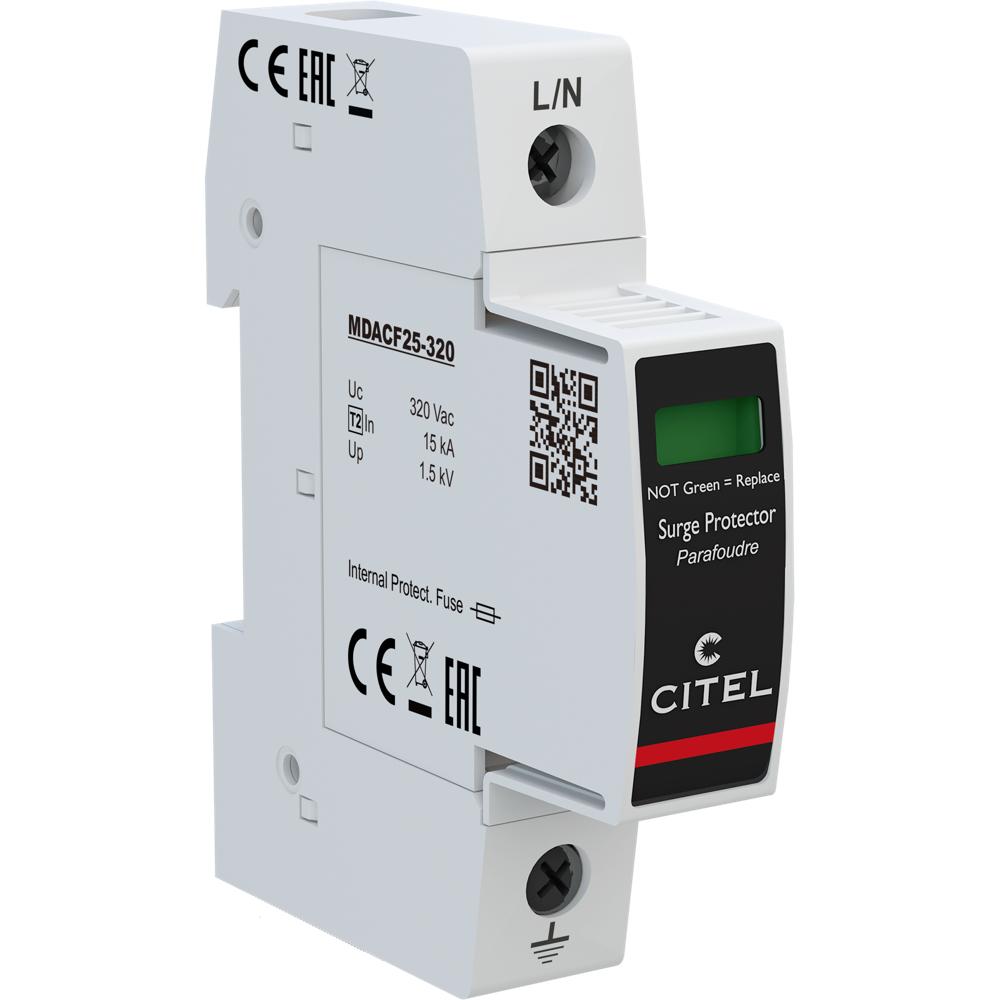

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-10-320 — это однофазный ограничитель перенапряжений типа 2, предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих в сетях переменного тока при коммутационных процессах или грозовых разрядах. Устройство обеспечивает надёжное ограничение перенапряжений до безопасного для оборудования уровня, отводя избыточную энергию импульса в заземление, и применяется в системах распределения электроэнергии для предотвращения повреждения чувствительной электроники, бытовой и промышленной техники.
В основе работы УЗИП CITEL DACF25-10-320 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено в виде однополюсного модуля, устанавливаемого на симметричную DIN-рейку 35 мм (EN60715), и оснащено встроенным предохранителем, что упрощает монтаж и повышает безопасность эксплуатации. Подключение к сети осуществляется через винтовые зажимы для проводников сечением от 2.5 до 25 мм² или шину, с конфигурацией L/N или N/PE. УЗИП имеет сменные модули для каждой фазы, что позволяет оперативно заменять отработавший элемент без демонтажа всего устройства, а также механический индикатор отключения для визуального контроля состояния. Дополнительно доступна опция дистанционной сигнализации отключения с выходом на перекидной контакт (модель DACF25S-10-320). Устройство соответствует стандартам NF EN 61643-11, IEC 61643-11 и UL1449 ed.4, что подтверждает его высокие эксплуатационные качества и безопасность.
Области применения
- Защита вводно-распределительных устройств и главных распределительных щитов в жилых, коммерческих и промышленных зданиях.
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем связи, контрольно-измерительной техники.
- Защита систем освещения, бытовой техники и технологического оборудования от коммутационных и грозовых перенапряжений.
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3 для обеспечения комплексной защиты объекта.
- Использование в сетях переменного тока с максимальным рабочим напряжением до 320 В (L-N) и частотой 50/60 Гц.
Ключевые особенности
- Тип 2 АС, номинальный ток разряда In = 15 кА, максимальный ток разряда Imax = 25 кА.
- Встроенные предохранители и терморазмыкатель для безопасного отключения при перегрузке.
- Сменные модули для каждой фазы (модуль замены MDACF25-320) — упрощают обслуживание и снижают затраты на эксплуатацию.
- Механический индикатор отключения для визуального контроля работоспособности.
- Опциональная дистанционная сигнализация отключения (DACF25S-10-320) с перекидным контактом для интеграции в системы мониторинга.
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 ed.4.
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение L-N (Uc): 320 В AC
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 25 кА
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Уровень защиты (Up): 1.5 кВ
- Конфигурация подключения: L/N или N/PE
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: винтовые зажимы 2.5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDACF25-320
- Дистанционная сигнализация: опция DACF25S-10-320 (перекидной контакт)
- Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа 'S' или замедленный, автоматический выключатель
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 4 изд.
- Артикул: 821410311
