Ключевые особенности

УЗИП переменного тока серии DAC

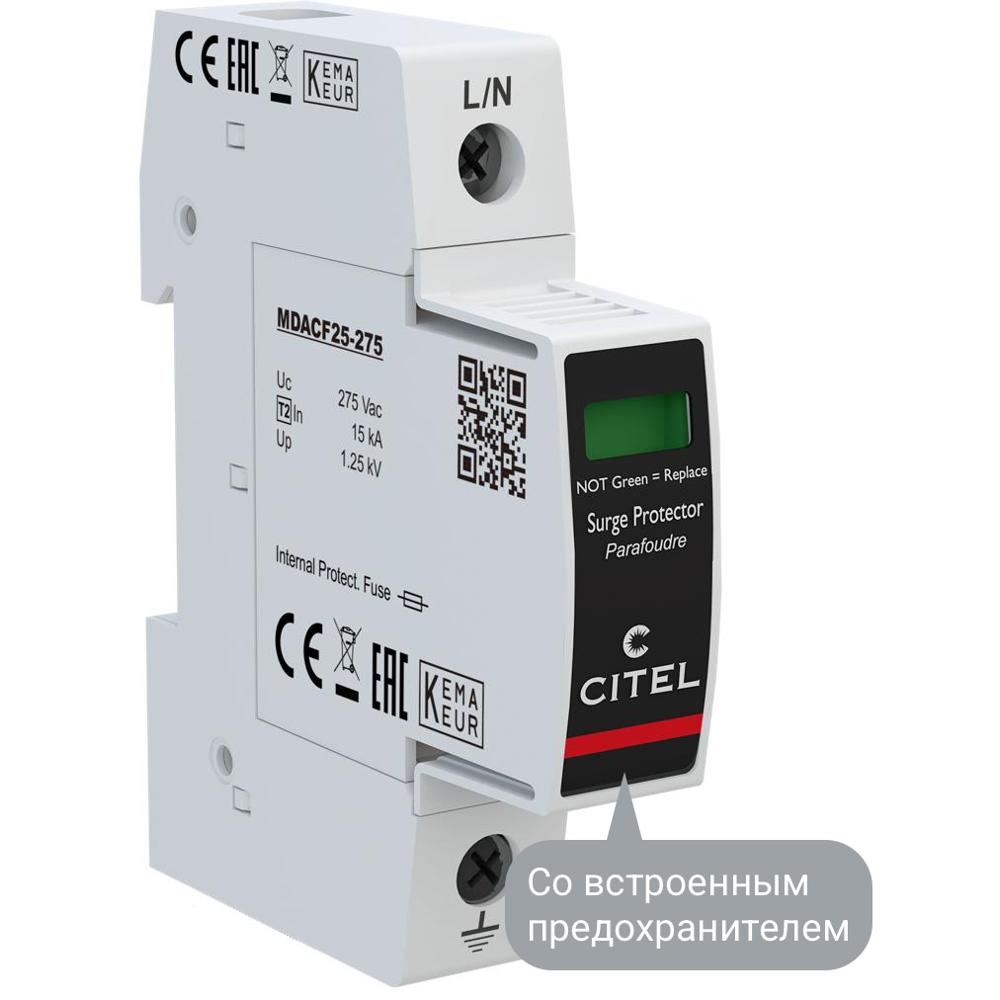

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF25-10-275 со встроенным предохранителем (821410211)

Артикул: 821410211
Цена товара:
7 069 ₽
Общая цена:
7 069 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП типа 2 для защиты однофазных сетей до 275 В AC от грозовых и коммутационных перенапряжений. Номинальный ток разряда 15 кА, максимальный 25 кА, уровень защиты 1,25 кВ. Встроенный предохранитель и терморазмыкатель, сменный модуль MDACF25-275, механический индикатор отключения. Монтаж на DIN-рейку 35 мм. Соответствие IEC/EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF25-10-275 (артикул 821410211) предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, возникающих при грозовых разрядах, коммутационных процессах и аварийных режимах в электросети. Устройство относится к УЗИП типа 2 и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.

В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное отведение импульсных токов. УЗИП выполнено в 1-полюсном исполнении с конфигурацией подключения L/N или N/PE и оснащено встроенными предохранителями, что упрощает монтаж и повышает безопасность эксплуатации. Корпус со сменными модулями позволяет оперативно заменять отработавший модуль (MDACF25-275) без демонтажа всего устройства. Устройство монтируется на симметричную DIN-рейку 35 мм (EN60715) и подключается винтовыми зажимами для проводников сечением от 2,5 до 25 мм² или шиной. Для совместной работы рекомендуется применять УЗО типа «S» или замедленного действия, а также автоматический выключатель в качестве сопряжённого устройства отключения. УЗИП соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 4-го издания, что подтверждает его высокое качество и пригодность для применения в сетях с максимальным рабочим напряжением до 275 В AC.

Области применения

  • Защита вводных распределительных щитов жилых, офисных и административных зданий от импульсных перенапряжений
  • Защита промышленного оборудования и систем автоматизации от грозовых и коммутационных перенапряжений
  • Защита телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения
  • Применение в системах электроснабжения объектов с повышенными требованиями к надёжности и бесперебойности работы
  • Использование в качестве второй ступени защиты в многоступенчатых системах молниезащиты

Ключевые особенности

  • УЗИП тип 2 АС с номинальным током разряда In = 15 кА и максимальным током разряда Imax = 25 кА
  • Встроенные предохранители и терморазмыкатель для безопасного отключения при перегрузке
  • Сменные модули для каждой фазы (замена модуля MDACF25-275 без демонтажа корпуса)
  • Механический индикатор отключения для визуального контроля состояния устройства
  • Опциональная дистанционная сигнализация (DACF25S-10-275) с выходом на перекидной контакт
  • Соответствие стандартам NF EN 61643-11, IEC 61643-11 и UL1449 ed.4

Технические характеристики

  • Тип УЗИП: 2
  • Макс. AC рабочее напряжение L-N (Uc): 275 Vac
  • Временное перенапряжение — 5 сек. (UT): 335 В AC выдерживает
  • Временное перенапряжение — 120 мин. (UT): 440 В AC отключение
  • Рабочий ток (Ipe): < 1 mA
  • Сопровождающий ток (If): отсутствует
  • Номинальный ток разряда (In): 15 кА
  • Макс. ток разряда (Imax): 25 кА
  • Допустимый ток короткого замыкания (Isccr): 100000 А
  • Конфигурация подключения: L/N или N/PE
  • Уровень защиты (Up): 1.25 кВ
  • Технология: варистор
  • Конфигурация УЗИП: 1-полюсный
  • Подсоединение к сети: зажим под винт 2.5–25 мм² / шина
  • Формат: корпус со сменными модулями
  • Монтаж: симметричная DIN-рейка 35 мм (EN60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: −40…+85 °C
  • Уровень защиты: IP20
  • Действие защиты: отключение
  • Индикатор отключения: 1 механический индикатор
  • Модуль замены: MDACF25-275
  • Дистанционная сигнализация отключения: опция DACF25S-10-275 (выход на перекидной контакт)
  • Терморазмыкатель: внутренний
  • УЗО (если имеется): тип «S» или замедленный
  • Плавкий предохранитель: автоматический выключатель
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 4 изд.
  • Артикул (Part Number): 821410211

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления TN
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 15
Imax(8/20), макс. ток разряда, кА 25
Up L/N, напряжение защиты, кВ 1.25
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
