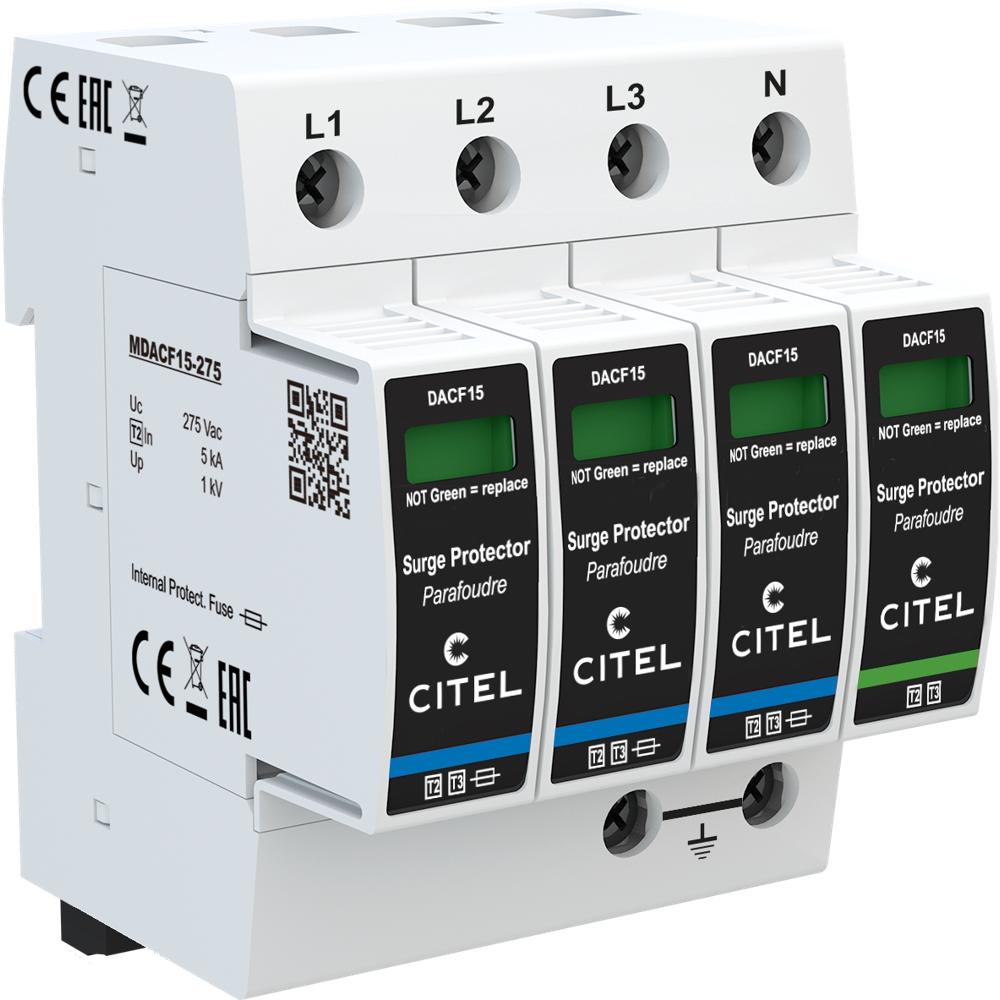

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15S-31-275 (821310244)

Артикул: 821310244
Цена товара:
24 420 ₽
Общая цена:
24 420 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП типа 2 для трёхфазных сетей 230/400 В (TT/TNS). Защита от грозовых и коммутационных импульсов: In 5 кА, Imax 15 кА, Up до 1 кВ. Сменные модули, встроенные предохранители, индикатор отключения, сигнальный контакт. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DACF15S-31-275 (артикул 821310244) — это профессиональное УЗИП типа 2 (или 3) переменного тока, предназначенное для защиты трёхфазных электрических сетей 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных скачков напряжения до безопасного уровня и отводя энергию разряда в заземляющий контур.

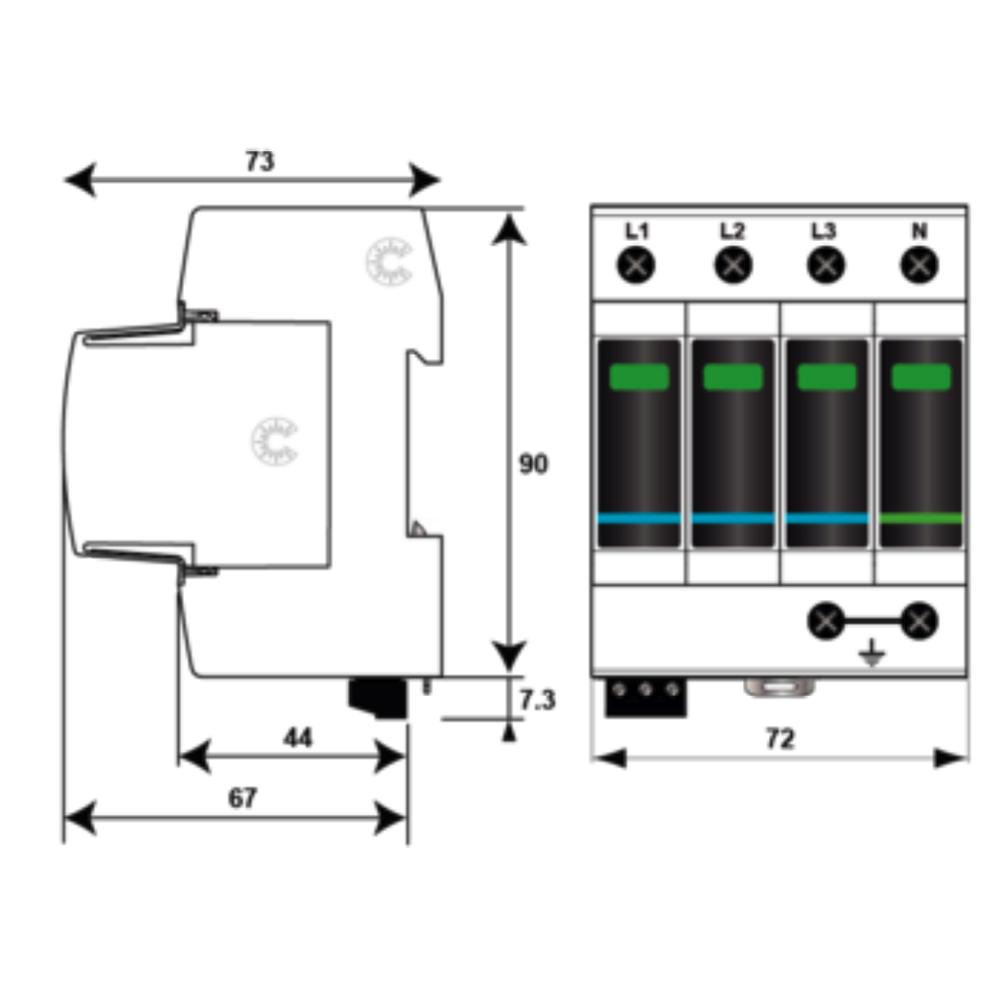

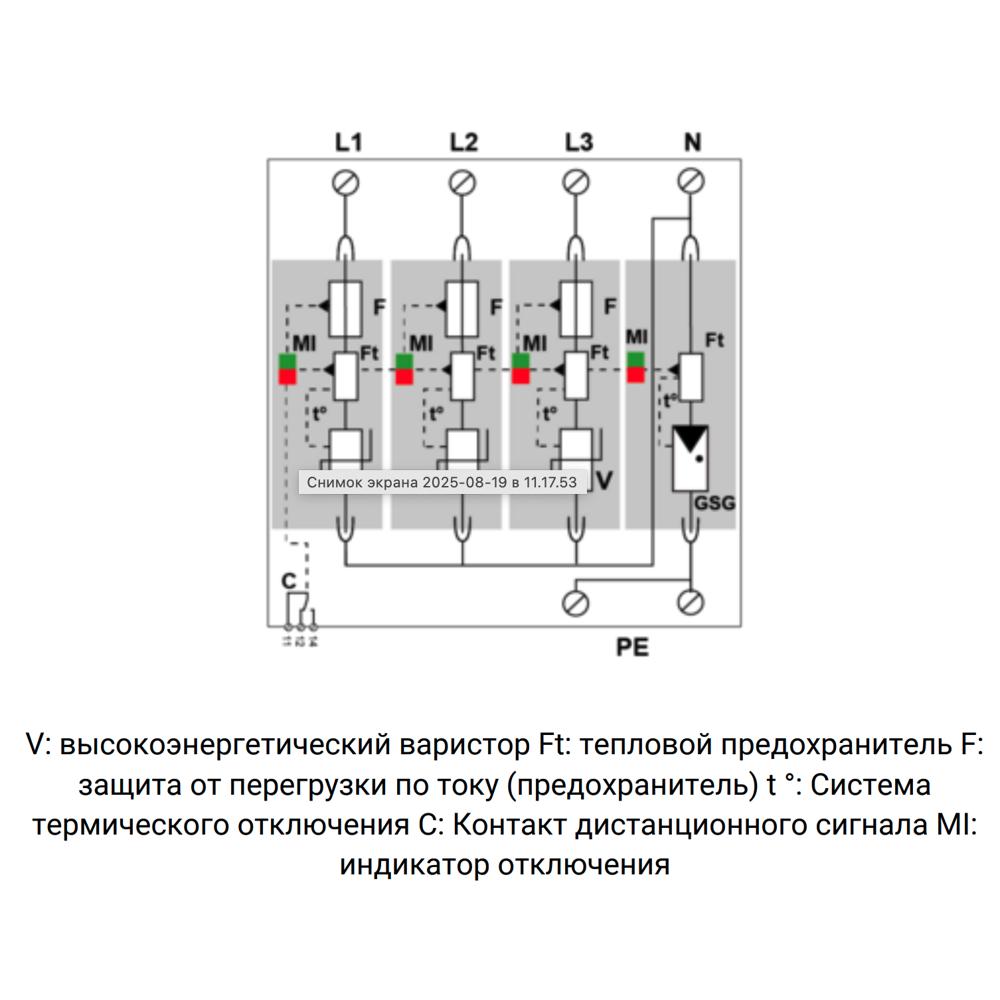

В основе конструкции УЗИП CITEL DACF15S-31-275 лежит комбинированная технология на базе высокоэнергетического металлооксидного варистора (V) и газового разрядника, дополненная внутренними предохранителями (F), тепловым предохранителем (Ft) и системой термического отключения (t°). Устройство выполнено в формате корпуса со сменными модулями (Plugable) для каждой фазы, что позволяет оперативно заменять отработавшие модули без демонтажа всего устройства. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключается к сети через винтовые зажимы сечением 2,5–25 мм² и совместимо с системами заземления TT и TNS. Для контроля состояния предусмотрен механический индикатор отключения (MI), а также опциональный выход на перекидной контакт (C) для дистанционной сигнализации. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 ed.4/ed.5, что подтверждает его высокое качество и пригодность для применения в ответственных электроустановках.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
  • Защита промышленного оборудования, станков, систем автоматизации и управления от импульсных перенапряжений
  • Защита объектов с системами заземления TT и TNS: коттеджей, офисных и административных зданий, производственных помещений
  • Организация второй ступени защиты в многоуровневых системах молниезащиты и защиты от перенапряжений
  • Защита телекоммуникационного, серверного и медицинского оборудования, чувствительного к скачкам напряжения

Ключевые особенности

  • Тип 2 (или 3) УЗИП переменного тока с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА

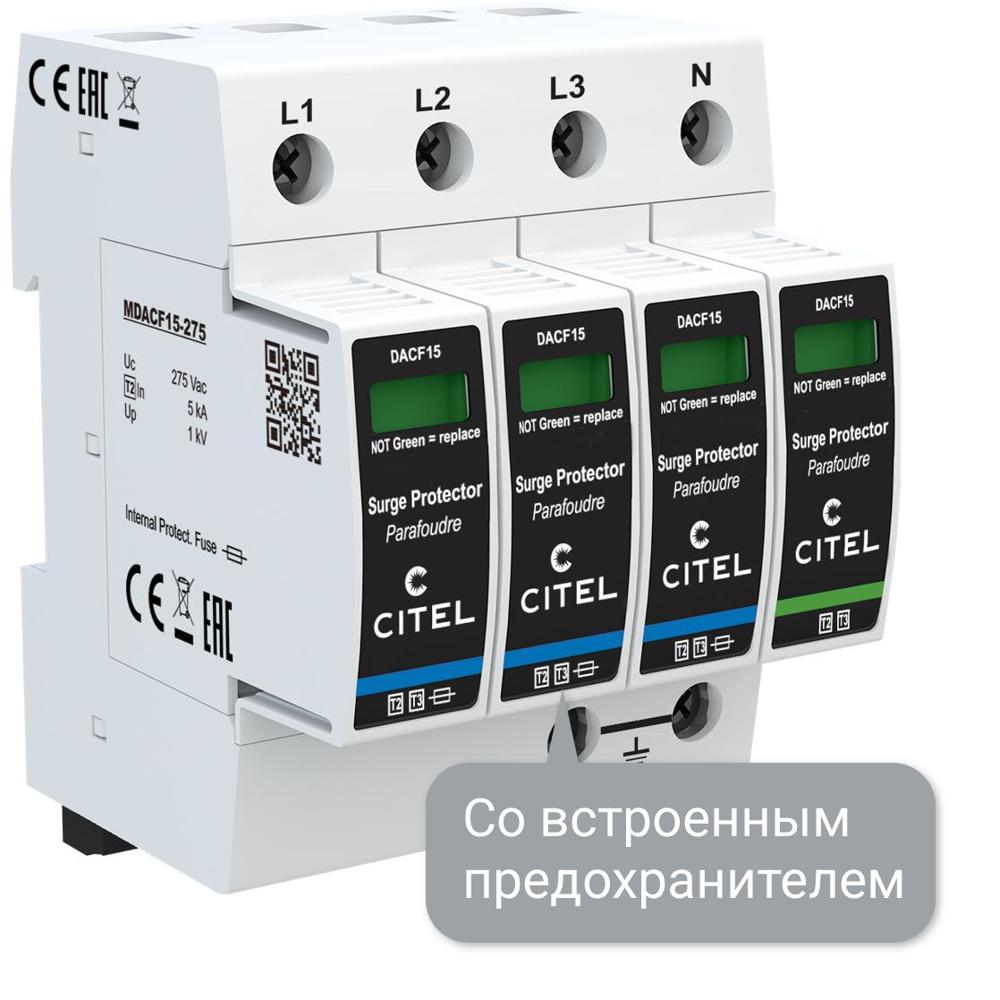

  • Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель для безопасного отключения при перегрузке
  • Сменные модули для каждой фазы (Plugable) — быстрая замена без демонтажа корпуса, модули замены MDACF15-275 и MDAC50G-275
  • Механический индикатор отключения и опциональная дистанционная сигнализация через перекидной контакт
  • Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4/ed.5

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Сеть: 230/400 В, 3-фазный + N
  • Конфигурация нейтрали: TT-TNS
  • Макс. AC рабочее напряжение (Uc): 275 В AC
  • Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Испытание комбинированной волной (Uoc): 10 кВ
  • Уровень защиты L/N @ In (8/20 мкс): Up = 1 кВ
  • Уровень защиты N/PE @ In (8/20 мкс): Up = 1,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Технология: металлооксидный варистор + газовый разрядник
  • Конфигурация УЗИП: 3-фазный + нейтраль
  • Подсоединение к сети: винтовой зажим 2,5–25 мм²
  • Формат: корпус со сменными модулями (Plugable)
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94 V-0
  • Рабочая температура (Tu): −40…+85 °C
  • Уровень защиты: IP20
  • Индикатор отключения: 1 механический индикатор
  • Дистанционная сигнализация: выход на перекидной контакт, проводка до 1,5 мм²
  • Сопряжённое УЗО: тип «S» или замедленный
  • Артикул: 821310244

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 3P+N (3+1)
Система заземления TNS, TT
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 1
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
