Устройство защиты от импульсных перенапряжений CITEL DACF15S-30-275 (артикул 821310223) — это профессиональное УЗИП типа 2 (или 3) переменного тока, предназначенное для защиты трёхфазных электрических сетей 230/400 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и аварийными режимами работы оборудования. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 1 кВ (L/PE) и защищает чувствительное электронное и электрическое оборудование от выхода из строя, продлевая срок его службы и предотвращая дорогостоящий ремонт.

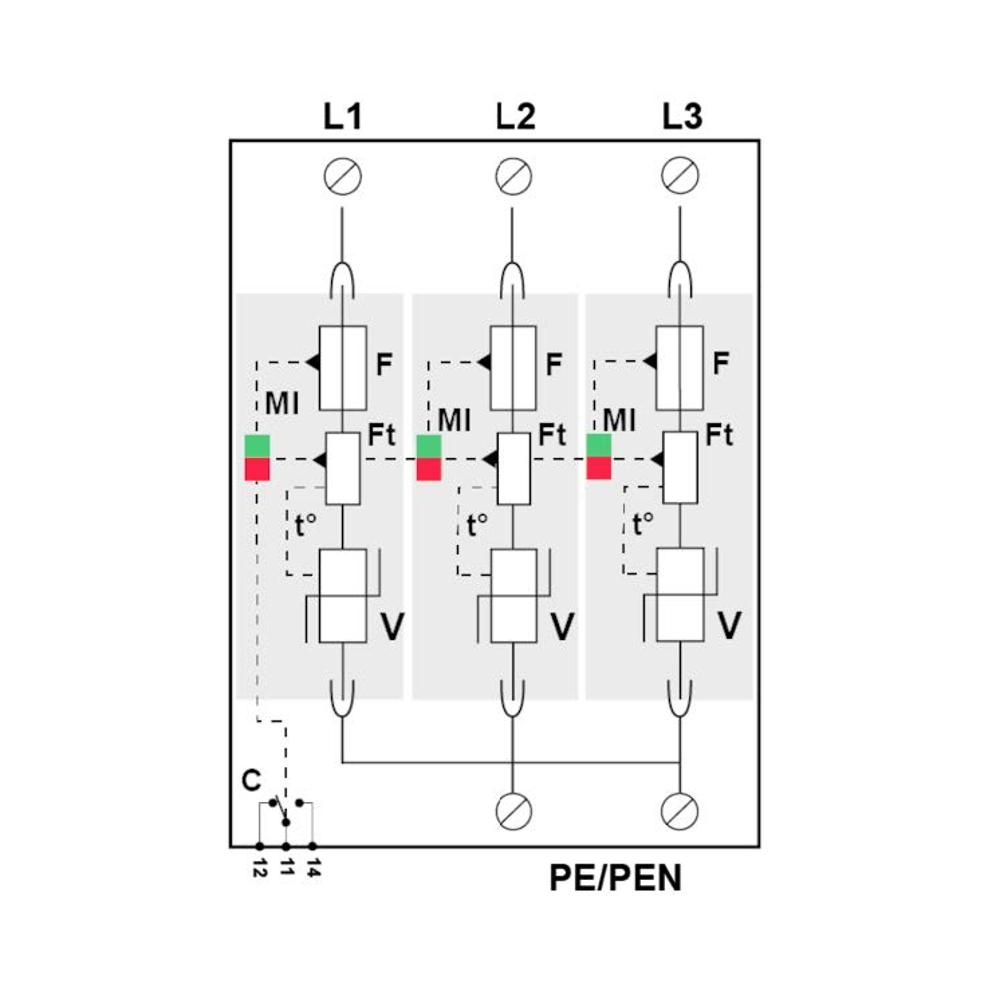

В основе работы УЗИП CITEL DACF15S-30-275 лежит технология высокоэнергетического варисторного ограничителя, который мгновенно реагирует на превышение допустимого напряжения и отводит избыточную энергию в заземляющий контур. Устройство оснащено встроенными предохранителями типа gG (эквивалент 25 А) и системой термического отключения с тепловым предохранителем, что обеспечивает безопасное отключение модуля при критическом нагреве. Конструкция выполнена в формате корпуса со сменными модулями (plugable) для каждой фазы, что позволяет быстро заменять вышедшие из строя элементы без демонтажа всего устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм². Устройство совместимо с трёхфазными сетями с конфигурацией нейтрали TNC, имеет механический индикатор отключения и опциональный выход на перекидной контакт для дистанционной сигнализации. УЗИП соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 ed.5, а также рассчитано на допустимый ток короткого замыкания до 100 000 А.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) промышленных объектов
- Оборудование систем электроснабжения зданий и сооружений с сетями 230/400 В
- Защита чувствительной электроники: АСУ ТП, систем связи, серверных и телекоммуникационных шкафов
- Объекты с повышенными требованиями к надёжности электроснабжения: больницы, банки, дата-центры, производственные линии
- Установка в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе питания
Ключевые особенности
- Тип 2 (или 3) АС, номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА

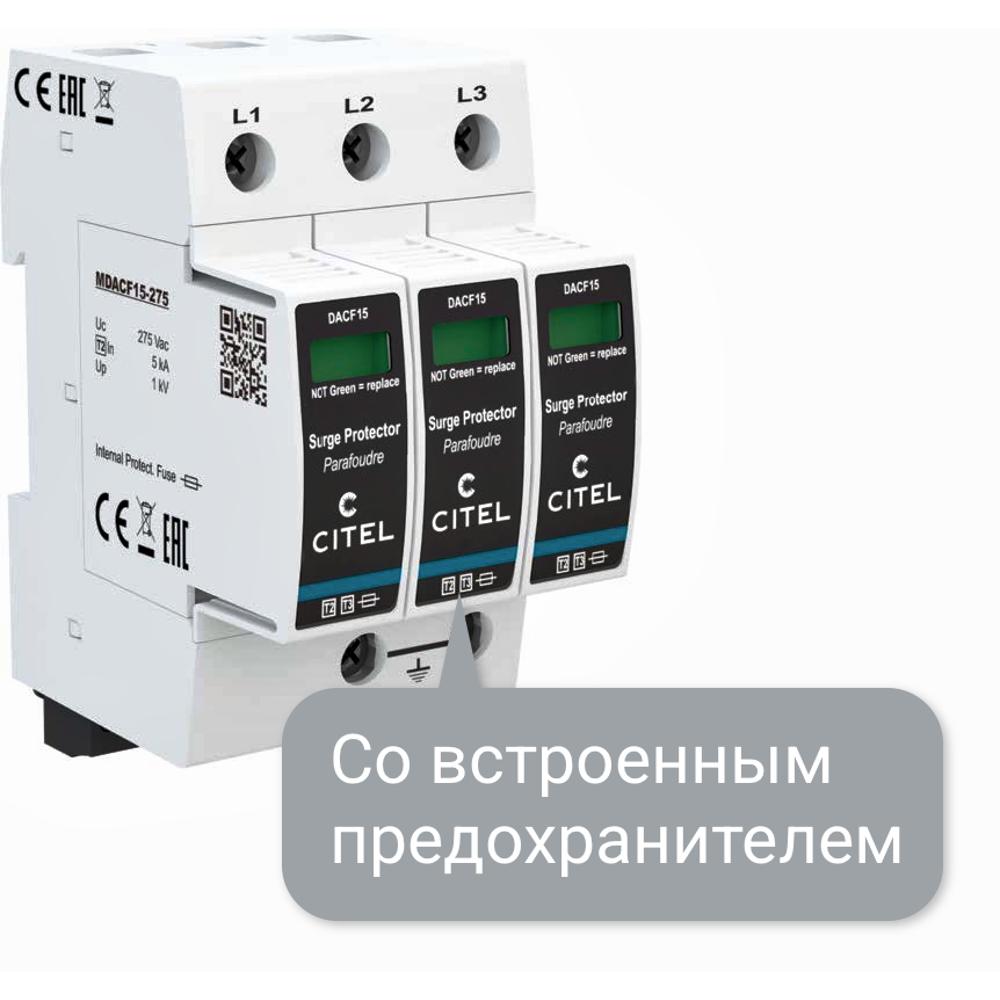

- Встроенные предохранители типа gG (эквивалент 25 А) и внутренний терморазмыкатель для безопасной работы

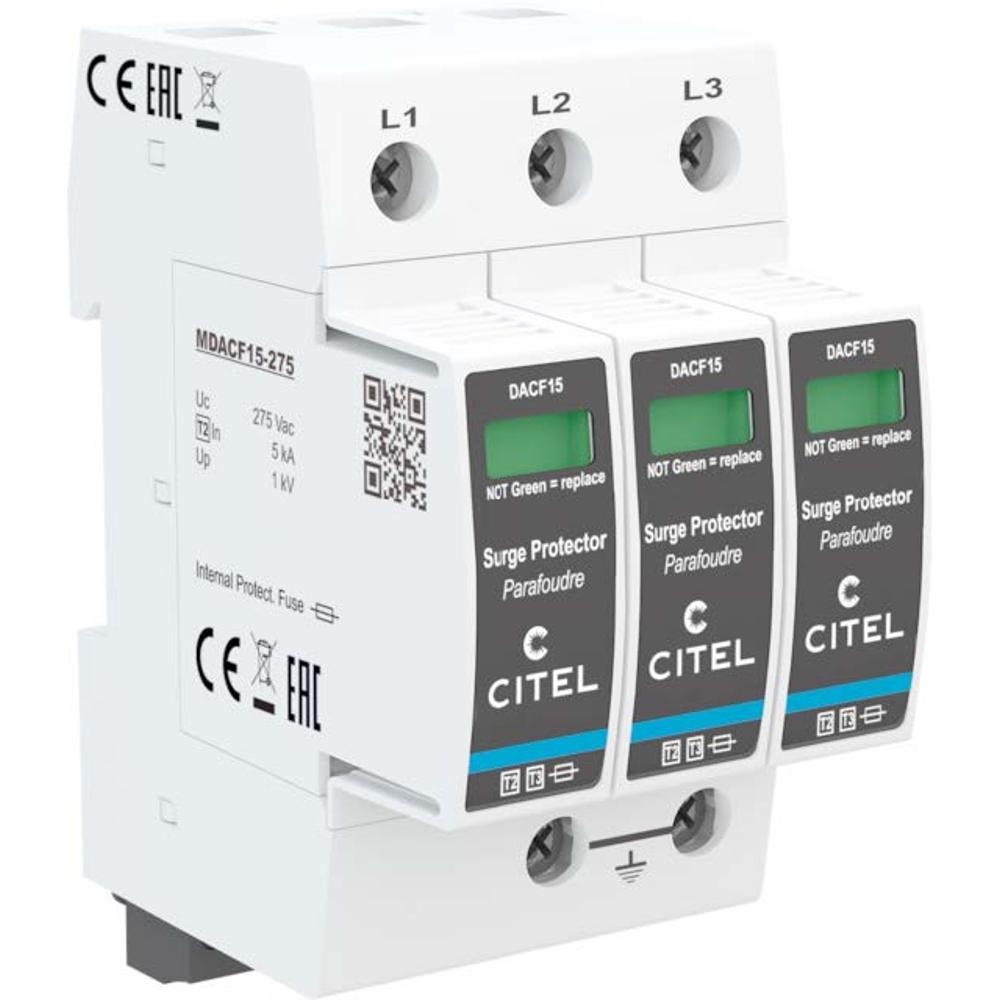

- Сменные модули для каждой фазы (plugable) — быстрая замена без демонтажа корпуса, модуль замены MDACF15-275
- Механический индикатор отключения и опциональная дистанционная сигнализация (выход на перекидной контакт)
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 ed.5
- Прочный корпус из термопластика UL94 V-0, степень защиты IP20, рабочий диапазон температур от -40 до +85 °C
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная, конфигурация нейтрали TNC
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up L/PE) при In (8/20 мкс): 1 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: высокоэнергетический варистор
- Подсоединение к сети: винтовые зажимы 2,5–25 мм²

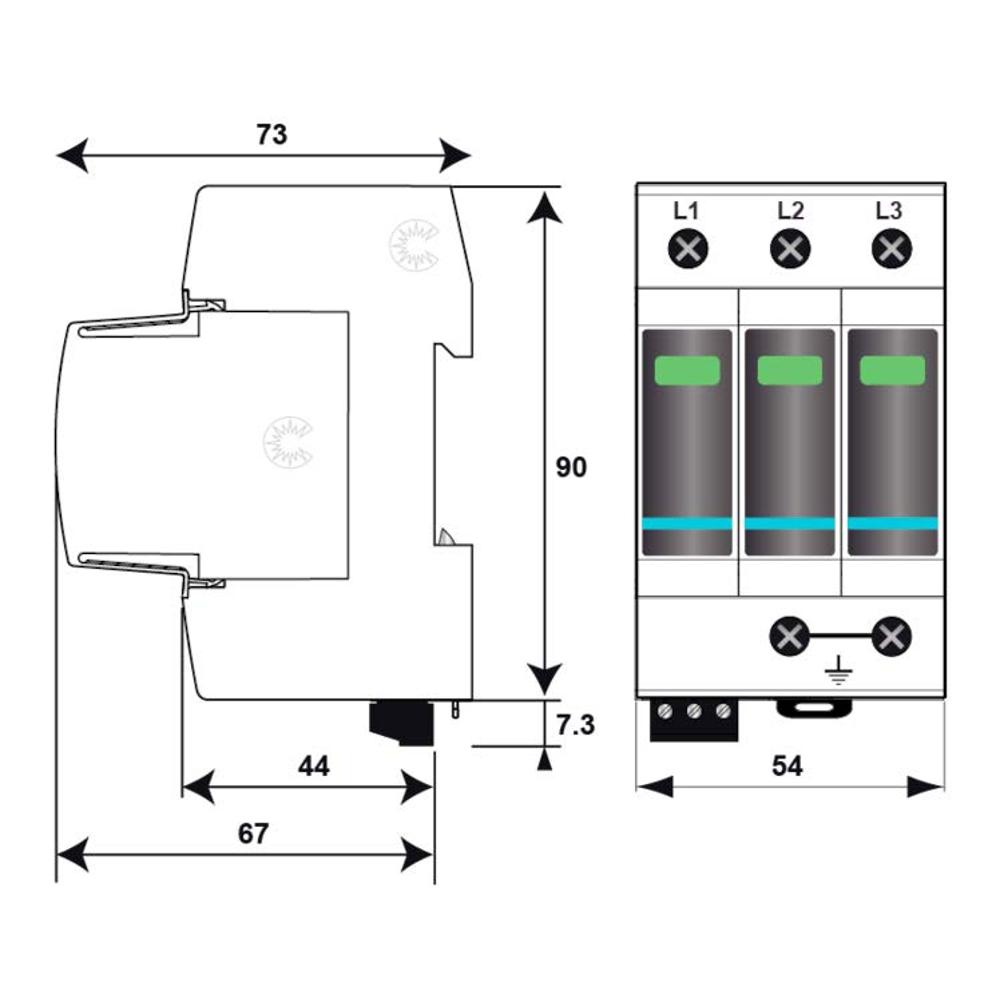

- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Стандарты: IEC 61643-11 / EN 61643-11, UL1449 ed.5
- Артикул: 821310223
