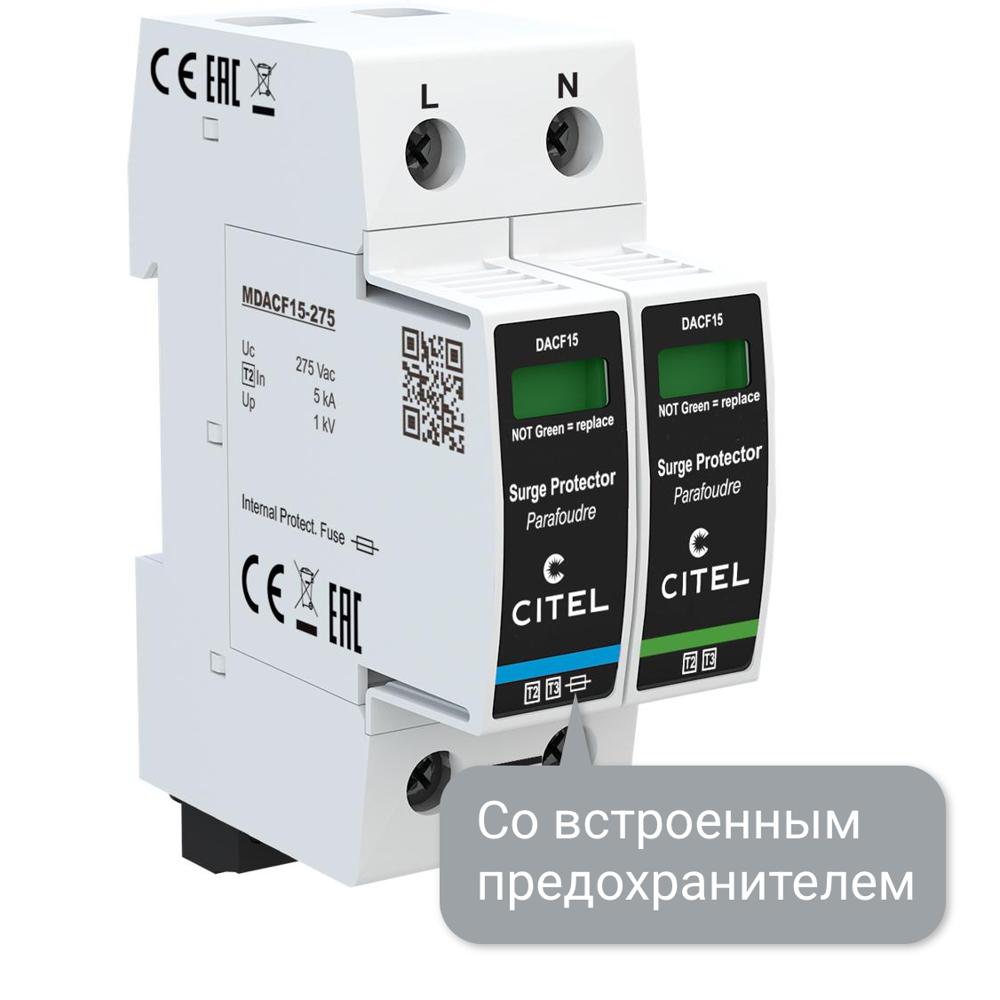

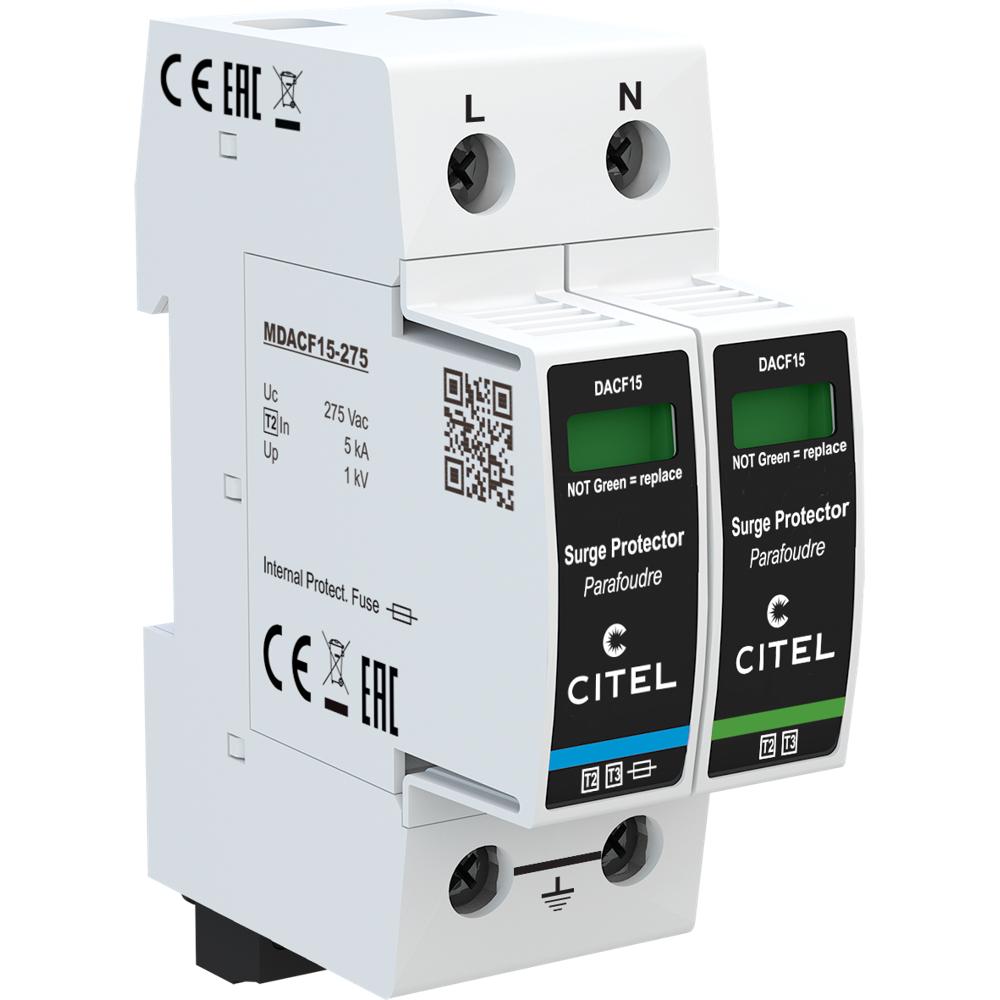

Устройство защиты от импульсных перенапряжений CITEL DACF15S-11-275 (артикул 821310242) — это профессиональное устройство защиты (УЗИП) типа 2 (или 3) для однофазных сетей переменного тока, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 1 кВ (L/N) и 1,5 кВ (N/PE), защищая чувствительное оборудование от выхода из строя и продлевая срок его службы.

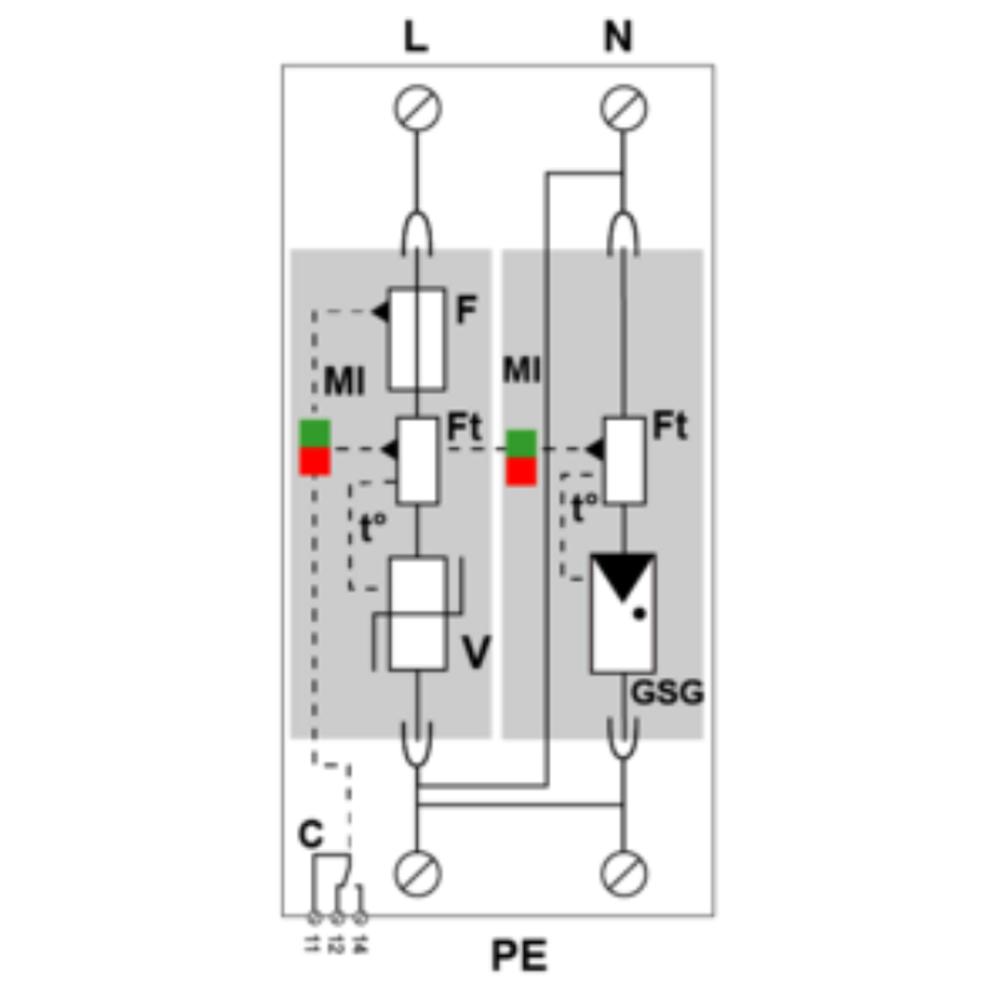

В основе работы устройства лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) в сочетании со специальной газовой трубкой (GSG), а также встроенный тепловой предохранитель (Ft) и система термического отключения (t°). При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию, а газовый разрядник обеспечивает дополнительную защиту. Устройство оснащено сменными модулями для каждой фазы, что упрощает обслуживание и замену изношенных элементов (модули замены: MDACF15-275 + MDAC50G-275). Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм², монтаж — на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями типа TT-TN с номинальным напряжением 230 В и максимальным рабочим напряжением 275 В AC. Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель обеспечивают дополнительную безопасность. Для дистанционного контроля состояния предусмотрен выход на перекидной контакт (макс. сечение проводки 1,5 мм²).
Области применения
- Защита электрооборудования в жилых и административных зданиях (щиты, распределительные пункты)
- Защита промышленного оборудования и систем автоматизации от импульсных помех
- Защита телекоммуникационного и компьютерного оборудования в офисах и дата-центрах
- Применение в системах электроснабжения с заземлением TT и TN
- Использование в качестве второго уровня защиты (тип 2) после УЗИП типа 1 или в качестве типа 3 для локальной защиты
Ключевые особенности
- Тип УЗИП: 2 (или 3) — универсальность применения
- Номинальный ток разряда In: 5 кА, максимальный ток разряда Imax: 15 кА
- Встроенные предохранители (эквивалент 25 А, gG) и тепловой расцепитель
- Сменные модули для каждой фазы — простота обслуживания
- Дистанционная сигнализация отключения через перекидной контакт
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4
- Корпус из термопластика UL94 V-0, степень защиты IP20
Технические характеристики
- Артикул: 821310242
- Производитель: CITEL
- Серия: DACF15
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация TT-TN
- Макс. рабочее напряжение Uc: 275 В AC
- Временное перенапряжение (5 сек): 335 В AC (выдерживает)
- Временное перенапряжение (120 мин): 440 В AC (отключение)
- Номинальный ток разряда In: 5 кА
- Макс. ток разряда Imax: 15 кА
- Уровень защиты L/N @ In: 1 кВ
- Уровень защиты N/PE @ In: 1,5 кВ
- Допустимый ток короткого замыкания Isccr: 100 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение: винтовые зажимы 2,5–25 мм²

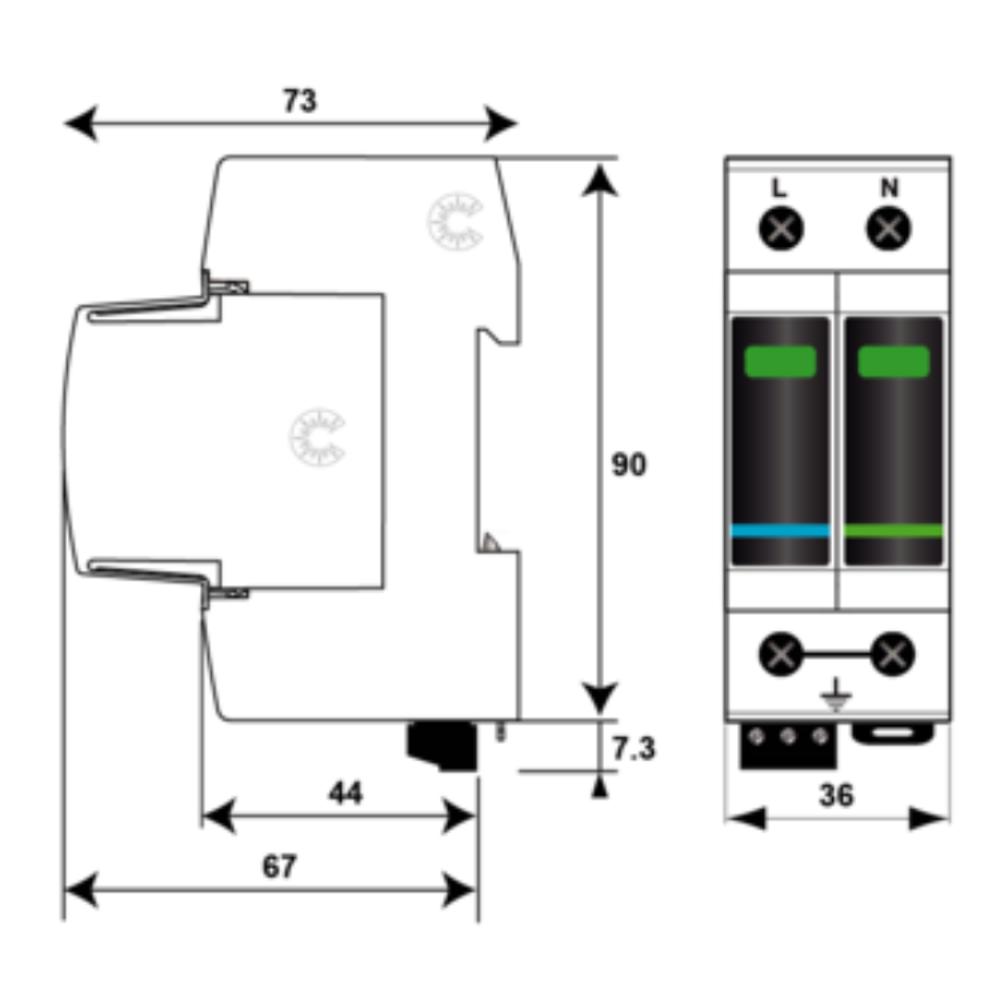

- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Индикация: механический индикатор отключения
- Дистанционная сигнализация: перекидной контакт, проводка до 1,5 мм²
- Стандарты: IEC 61643-11 / EN 61643-11, UL1449 ed.4
