УЗИП переменного тока серии DAC

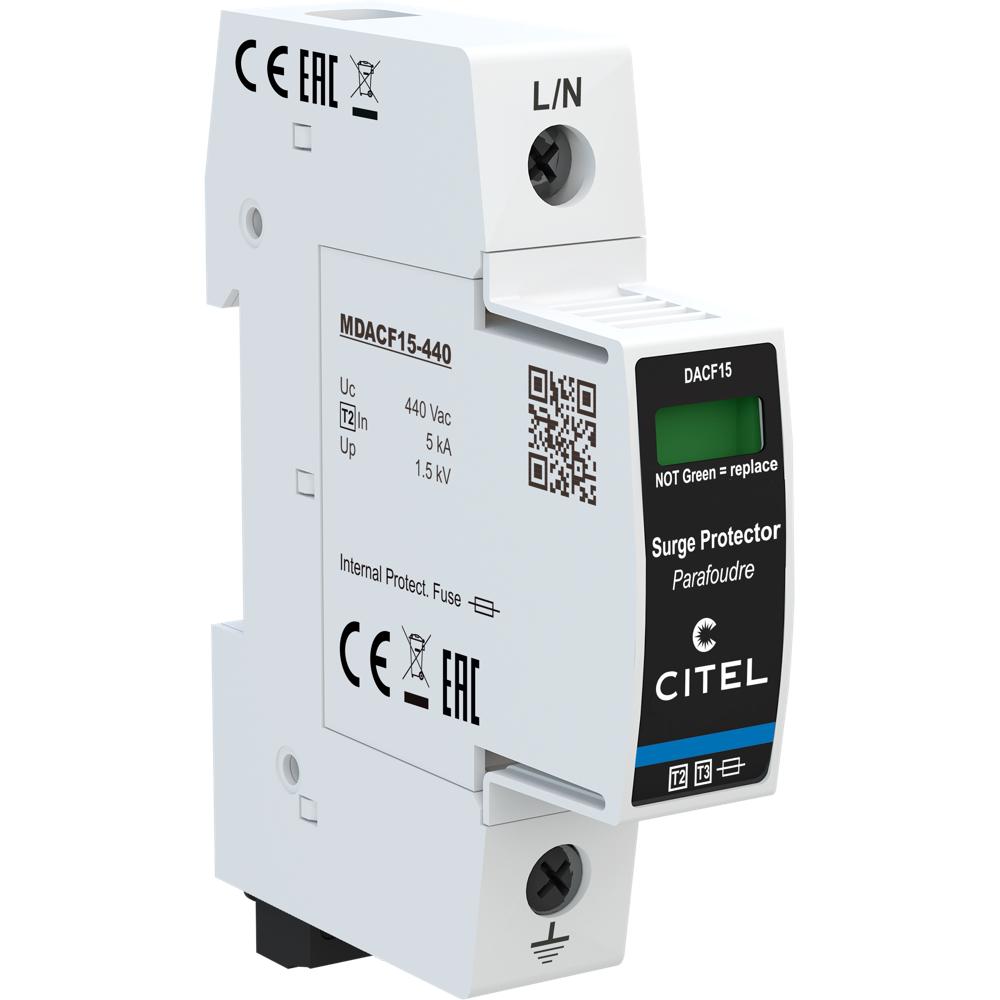

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15S-10-440 (821310421)

Артикул: 821310421
Цена товара:
7 808 ₽
Общая цена:
7 808 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2 (2+3) AC для защиты электрооборудования от импульсных перенапряжений при грозовых разрядах и коммутациях. In=5 кА, Imax=15 кА, Up=1,5 кВ, Uc=440 В AC. Сменные модули, терморазмыкатель, дистанционная сигнализация, монтаж на DIN-рейку. Соответствие IEC/EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений CITEL DACF15S-10-440 (артикул 821310421) — это однофазный УЗИП типа 2 (2+3) переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при коммутационных процессах и грозовых разрядах. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для оборудования уровня (Up = 1,5 кВ), предотвращая повреждение чувствительной электроники, силовых цепей и систем автоматики. Номинальный ток разряда In составляет 5 кА, максимальный ток разряда Imax — 15 кА.

В основе работы УЗИП лежит высокоэнергетический варистор (V), который при превышении порогового напряжения резко снижает своё сопротивление и отводит избыточную энергию импульса, ограничивая напряжение на защищаемом участке цепи. Встроенная система термического отключения (t°) с тепловым предохранителем (Ft) обеспечивает безопасное отключение модуля при его перегреве или исчерпании ресурса, а механический индикатор отключения (MI) и выход на перекидной контакт для дистанционной сигнализации позволяют своевременно обнаружить срабатывание защиты. Устройство выполнено в формате корпуса со сменными модулями (Plugable) — для каждой фазы предусмотрен отдельный сменный модуль MDACF15-440, что упрощает обслуживание и восстановление работоспособности после срабатывания. Подключение к сети осуществляется винтовыми зажимами сечением 2,5–25 мм², монтаж — на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями переменного тока с максимальным рабочим напряжением 440 В AC, выдерживает временные перенапряжения 580 В AC (5 сек.) и 770 В AC (120 мин.), имеет встроенные предохранители (эквивалент 25 А, тип gG) и допускает ток короткого замыкания до 100 000 А. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов от импульсных перенапряжений
  • Защита электрооборудования промышленных объектов: станков, приводов, систем управления и КИПиА
  • Защита систем электроснабжения коммерческих и административных зданий, офисов, серверных
  • Защита телекоммуникационного и IT-оборудования, чувствительного к скачкам напряжения
  • Применение в составе многоуровневых систем защиты совместно с УЗИП типа 1 и типа 3

Ключевые особенности

  • УЗИП тип 2 (2+3) AC с номинальным током разряда In = 5 кА и максимальным Imax = 15 кА
  • Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель
  • Сменные модули для каждой фазы (замена MDACF15-440) — простое обслуживание без демонтажа корпуса
  • Дистанционная сигнализация отключения через выход на перекидной контакт
  • Механический индикатор отключения для визуального контроля состояния
  • Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 изд.4

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Макс. AC рабочее напряжение (Uc): 440 В AC
  • Временное перенапряжение (UT): 580 В AC выдерживает (5 сек.) / 770 В AC выдерживает (120 мин.)
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Уровень защиты (Up): 1,5 кВ
  • Испытание комбинированной волной (Uoc): 10 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Рабочий ток (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
  • Технология: варистор; конфигурация: 1-полюсный
  • Подсоединение к сети: винтовые зажимы 2,5–25 мм²; монтаж на DIN-рейку 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94 V-0; степень защиты: IP20
  • Рабочая температура (Tu): −40…+85 °C; вес: 0,117 кг
  • Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель internal (25 А, gG)

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления IT
Uc AC, макс. рабочее напр., В 440
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 1.5
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
