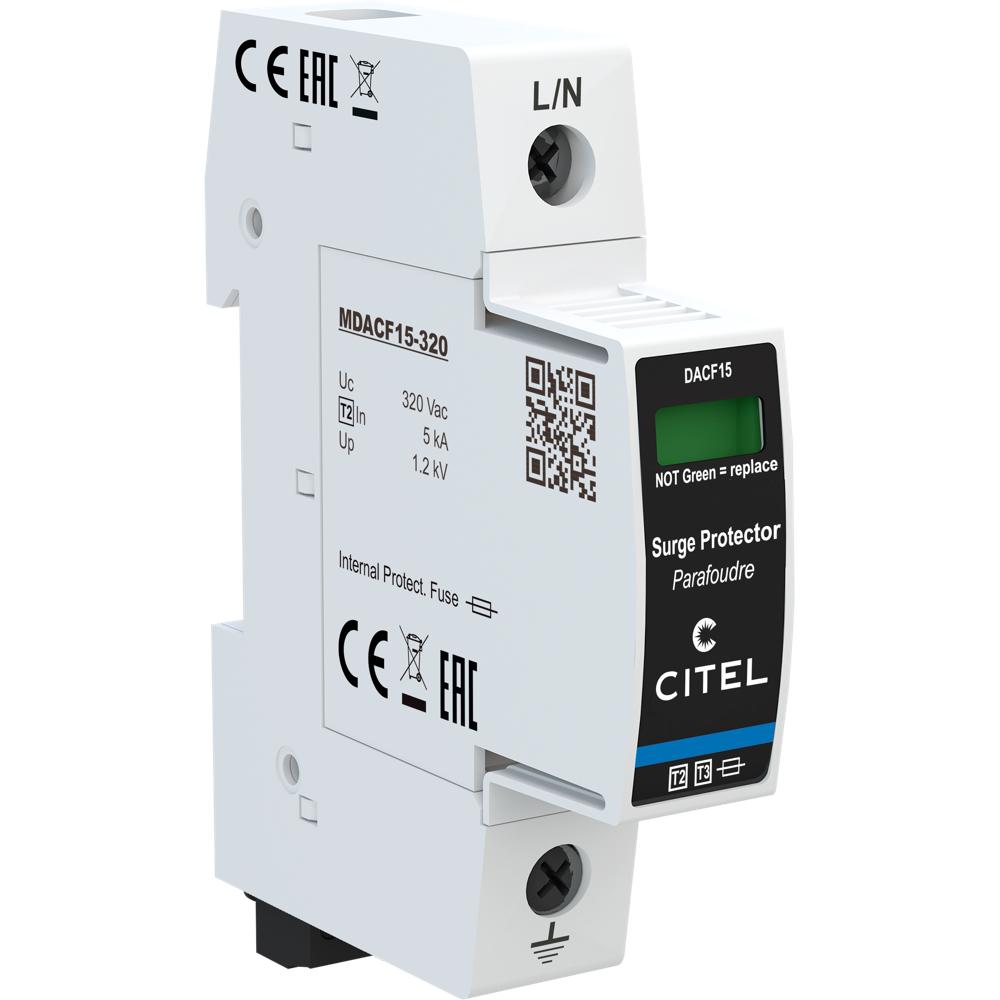

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15S-10-320 (артикул 821310321) предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями в электросети. Устройство относится к типу 2 (с элементами защиты типа 3) и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня 1,2 кВ, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.
В основе работы УЗИП CITEL DACF15S-10-320 лежит высокоэнергетический варистор (V), который при возникновении импульсного перенапряжения мгновенно снижает своё сопротивление и отводит избыточную энергию, ограничивая напряжение на защищаемом участке цепи. Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса, а внутренний предохранитель (F) типа gG с эквивалентным номиналом 25 А защищает от перегрузки по току. Устройство выполнено в виде съёмного модуля (Plugable) формата DIN-рейки 35 мм (EN 60715) с возможностью быстрой замены отработавшего модуля на новый (MDACF15-320) без демонтажа всего корпуса. Подключение к сети осуществляется винтовыми зажимами с сечением проводников от 2,5 до 25 мм². УЗИП совместим с однофазными сетями переменного тока с максимальным рабочим напряжением 320 В AC и допускает временные перенапряжения до 335 В AC в течение 5 секунд и до 440 В AC в течение 120 минут с последующим отключением. Устройство оснащено механическим индикатором отключения (MI) и выходом на перекидной контакт (C) для дистанционной сигнализации, что позволяет интегрировать его в системы мониторинга и автоматики. Для корректной работы рекомендуется устанавливать последовательно с УЗО типа «S» или замедленного действия.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений.
- Защита однофазных сетей переменного тока бытового и коммерческого назначения: квартиры, коттеджи, магазины, офисы, серверные и телекоммуникационные шкафы.
- Защита чувствительного электронного оборудования: компьютеров, систем видеонаблюдения, контрольно-измерительных приборов, систем автоматизации и диспетчеризации.
- Применение в составе многоступенчатых систем защиты (координация с УЗИП типа 1 на вводе и УЗИП типа 3 непосредственно у потребителя).
- Использование в системах бесперебойного и гарантированного электроснабжения, а также на объектах с повышенными требованиями к надёжности электроснабжения.
Ключевые особенности
- Тип 2 (с элементами типа 3) — защита от импульсных перенапряжений с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА.
- Встроенные предохранители типа gG (эквивалент 25 А) и внутренний терморазмыкатель для безопасной работы без дополнительных внешних устройств защиты.
- Сменные модули для каждой фазы (Plugable) — быстрая замена отработавшего модуля MDACF15-320 без демонтажа корпуса и отключения сети.
- Дистанционная сигнализация отключения через перекидной контакт и механический индикатор состояния для удобного мониторинга.
- Соответствие международным стандартам EN 61643-11, IEC 61643-11 и UL1449 ed.5, материал корпуса — термопластик UL94 V-0 (самозатухающий).
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Макс. AC рабочее напряжение (Uc): 320 В AC
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек.); 440 В AC отключение (120 мин.)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
- Уровень защиты (Up): 1,2 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: варистор; конфигурация: 1-полюсный
- Подсоединение к сети: винтовые зажимы 2,5–25 мм²; монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура (Tu): −40…+85 °C; степень защиты: IP20
- Модуль замены: MDACF15-320; вес: 0,114 кг
- Стандарты: IEC 61643-11 / EN 61643-11; артикул: 821310321
