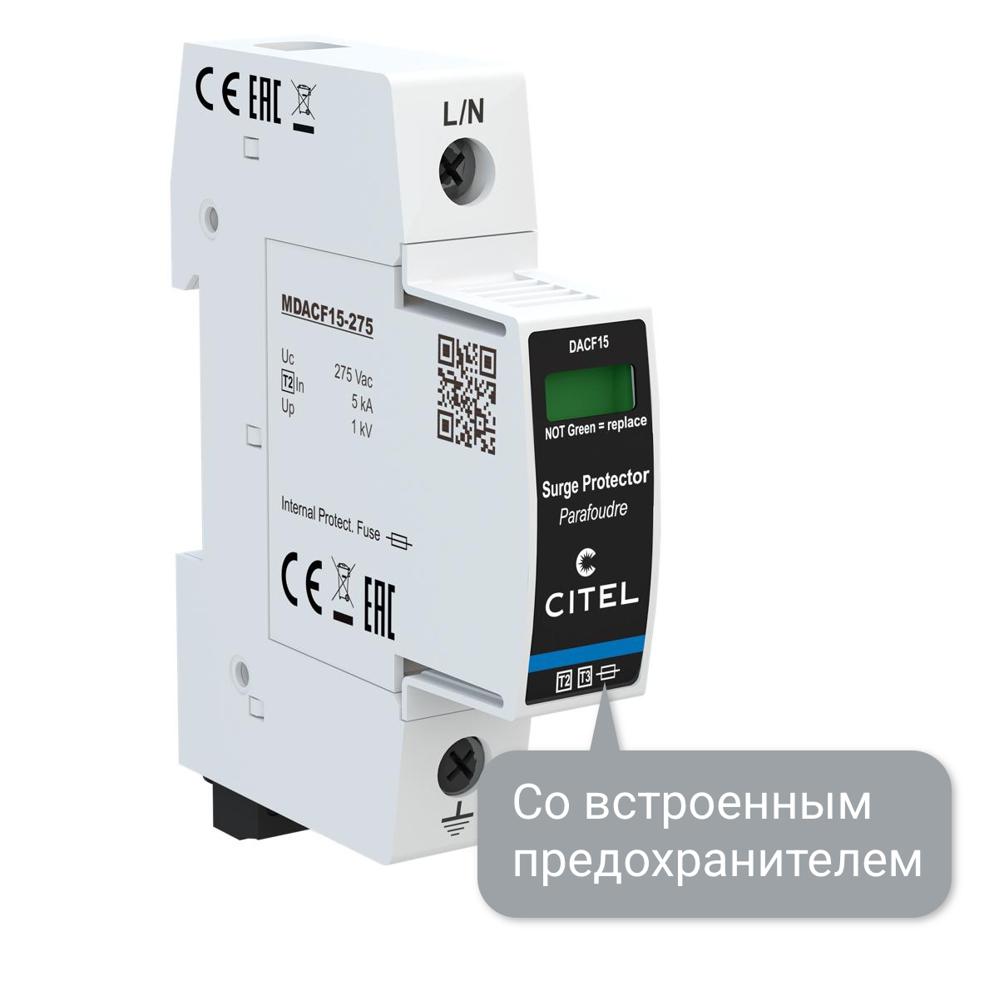

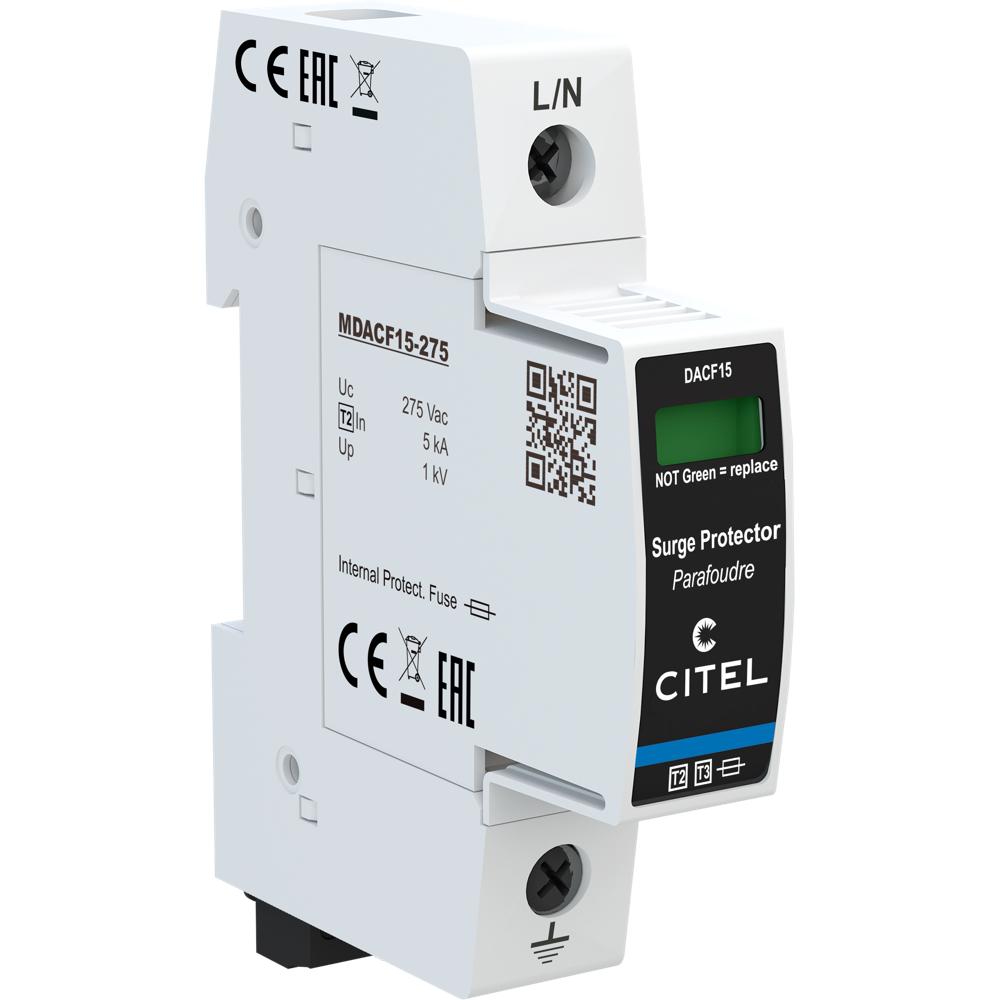

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15S-10-275 (артикул 821310221) предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми и непрямыми ударами молнии, коммутационными процессами и другими переходными явлениями в электросети. Устройство относится к типу 2 (или 3) по классификации IEC/EN 61643-11 и обеспечивает надёжную защиту электрооборудования, чувствительного к скачкам напряжения, включая бытовую и офисную технику, системы автоматизации, телекоммуникационное оборудование и промышленные установки.

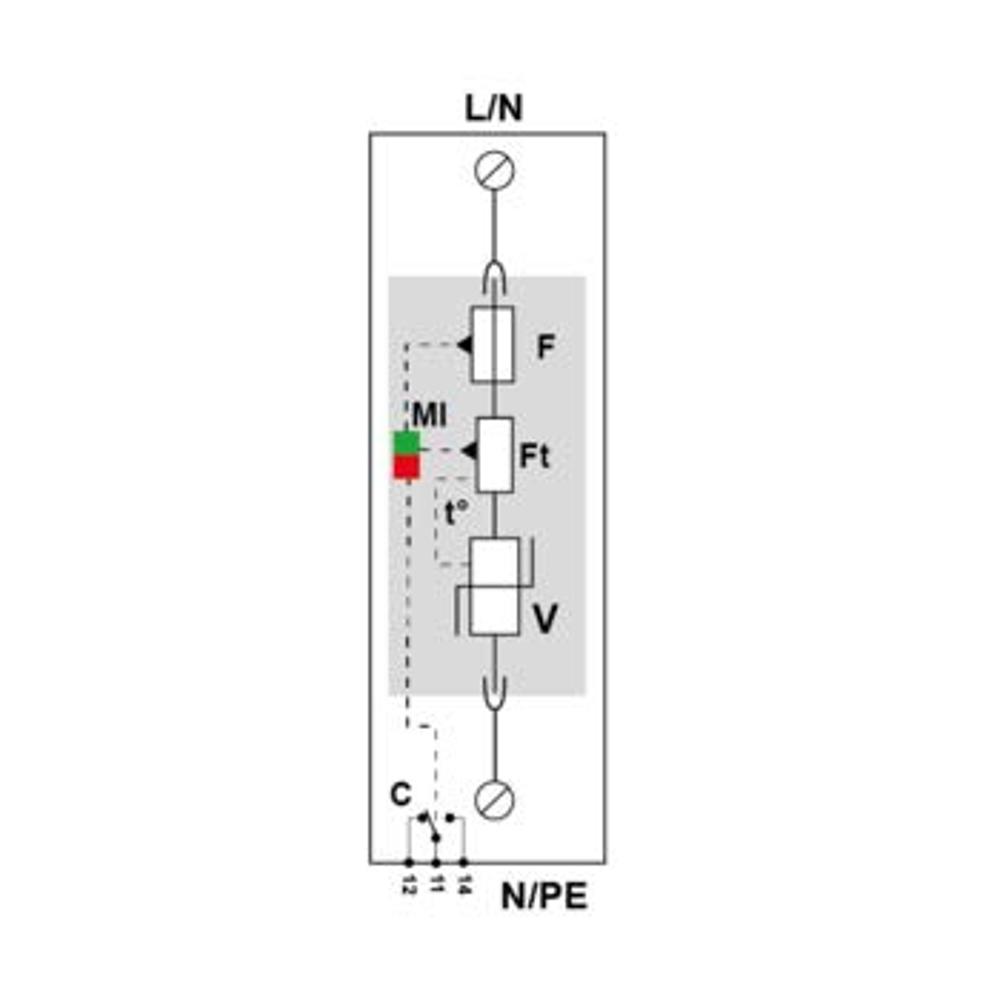

В основе работы УЗИП CITEL DACF15S-10-275 лежит высокоэнергетический варистор (V), который при возникновении импульсного перенапряжения мгновенно снижает своё сопротивление и отводит избыточную энергию на заземление, ограничивая напряжение на уровне защиты Up = 1 кВ. Устройство оснащено встроенным тепловым предохранителем (Ft) и внутренним предохранителем защиты от перегрузки по току (F) типа gG с эквивалентным номиналом 25 А, что исключает необходимость установки внешних защитных аппаратов. При исчерпании ресурса варистора или его перегреве срабатывает система термического отключения (t°), модуль автоматически отключается от сети, а механический индикатор отключения (MI) показывает нерабочее состояние. УЗИП выполнено в формате корпуса со сменными модулями (Plugable), что позволяет быстро заменить отработавший модуль MDACF15-275 без демонтажа всего устройства. Подключение к сети осуществляется винтовыми зажимами с сечением проводников от 2,5 до 25 мм², монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с однофазными сетями переменного тока с максимальным рабочим напряжением 275 В AC и выдерживает временные перенапряжения до 335 В AC в течение 5 секунд. Для дистанционного контроля состояния предусмотрен выход на перекидной контакт, позволяющий передавать сигнал об отключении на системы мониторинга и диспетчеризации.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий от импульсных перенапряжений
- Защита промышленного оборудования, систем автоматизации и управления технологическими процессами
- Защита телекоммуникационного оборудования, серверных и центров обработки данных
- Защита систем освещения, отопления, вентиляции и кондиционирования (ОВК)
- Защита медицинского и лабораторного оборудования, чувствительного к скачкам напряжения
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11 — защита от импульсных перенапряжений в сетях переменного тока
- Встроенные предохранители gG (эквивалент 25 А) — не требуют установки внешней защиты по току
- Сменные модули для каждой фазы (Plugable) — быстрая замена без демонтажа корпуса
- Дистанционная сигнализация отключения — выход на перекидной контакт для систем мониторинга
- Механический индикатор отключения — визуальный контроль работоспособности устройства
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Временное перенапряжение (UT), 5 сек.: 335 В AC (выдерживает)
- Временное перенапряжение (UT), 120 мин.: 440 В AC (отключение)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
- Уровень защиты (Up): 1 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Рабочий ток (Ipe): < 1 мА
- Сопровождающий ток (If): отсутствует
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: зажим под винт, 2,5–25 мм²
- Формат: корпус со сменными модулями (Plugable)

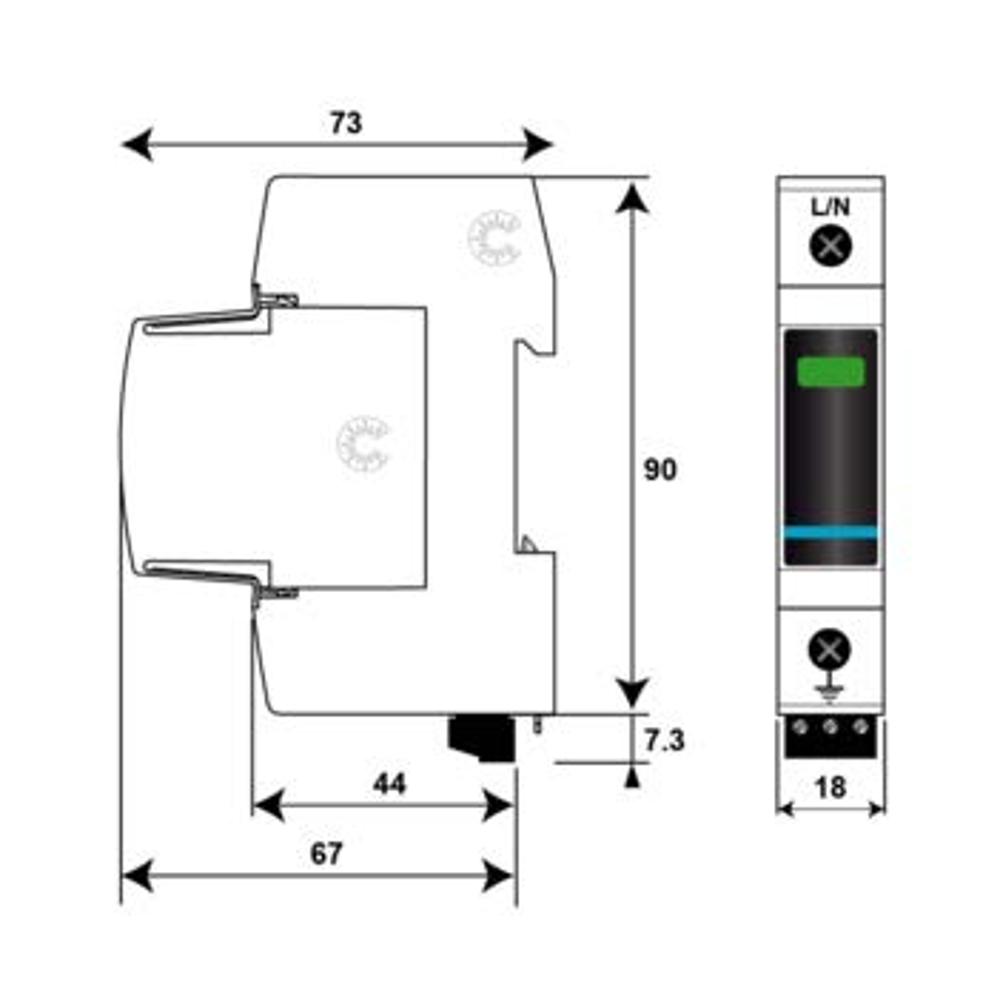

- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDACF15-275
- Дистанционная сигнализация: выход на перекидной контакт
- Электропроводка для удалённой сигнализации: 1,5 мм² макс.
- Терморазмыкатель: внутренний
- УЗО (если имеется): тип «S» или замедленный
- Плавкий предохранитель: внутренний (эквивалент AC: 25 А, тип gG)
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.4
- Вес: 0,112 кг
- Артикул: 821310221
