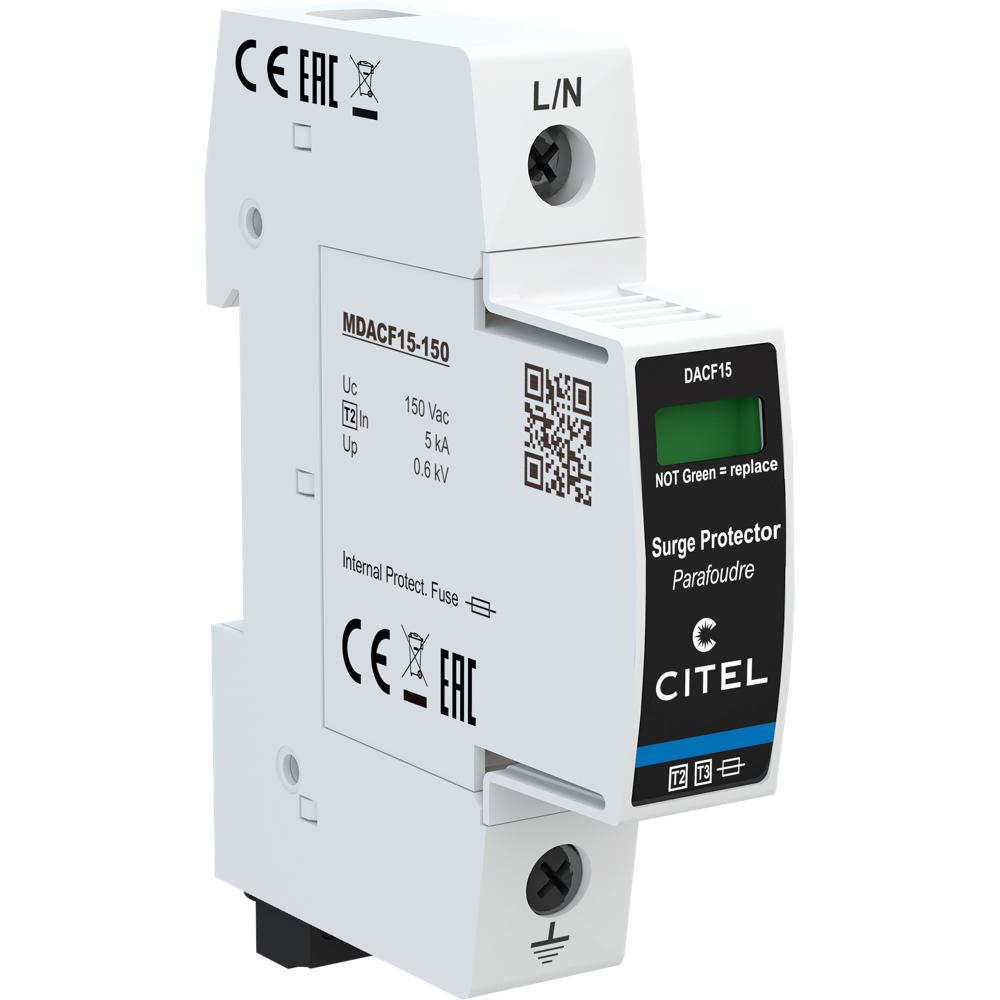

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15S-10-150 (821310121)

Артикул: 821310121
Цена товара:
7 808 ₽
Общая цена:
7 808 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2 (2+3) для защиты однофазных сетей до 150 В AC от грозовых и коммутационных импульсов. In=5 кА, Imax=15 кА, Up=0.6 кВ. Сменный модуль, терморазмыкатель, предохранитель 25 А gG, сигнальный контакт, индикатор, DIN-рейка.

Описание

Устройство защиты от импульсных перенапряжений CITEL DACF15S-10-150 (артикул 821310121) — это однофазный УЗИП типа 2 (2+3) переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для подключённого оборудования уровня (Up = 0.6 кВ), предотвращая повреждение чувствительной электроники, бытовой техники, систем автоматизации и промышленного оборудования.

В основе работы устройства лежит высокоэнергетический варистор (V), который при превышении допустимого напряжения мгновенно снижает своё сопротивление и отводит избыточную энергию импульса. Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса, а внутренний предохранитель (F) с эквивалентным рейтингом 25 А (тип gG) защищает от перегрузки по току. Устройство выполнено в формате корпуса со сменными модулями (plugable), что позволяет быстро заменить отработавший модуль MDACF15-150 без демонтажа всего устройства. Подключение к сети осуществляется винтовыми зажимами сечением 2.5–25 мм², монтаж — на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями переменного тока с максимальным рабочим напряжением 150 В AC, выдерживает временные перенапряжения до 180 В AC (5 сек.) и до 230 В AC (120 мин.), а также имеет выход на перекидной контакт для дистанционной сигнализации отключения.

Области применения

  • Защита вводных распределительных щитов и щитов управления в жилых, коммерческих и промышленных зданиях
  • Защита чувствительного электронного оборудования: систем автоматизации, контроллеров, телекоммуникационных и измерительных устройств
  • Организация второй ступени защиты в многоуровневых системах молниезащиты (координация с УЗИП типа 1 и типа 3)
  • Применение в однофазных сетях переменного тока с номинальным напряжением до 150 В AC
  • Защита оборудования на объектах с повышенными требованиями к надёжности электроснабжения (медицинские учреждения, объекты связи, ЦОД)

Ключевые особенности

  • Тип 2 (2+3) АС, номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА
  • Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель
  • Сменные модули для каждой фазы (plugable) — быстрая замена без демонтажа корпуса
  • Дистанционная сигнализация отключения через выход на перекидной контакт
  • Механический индикатор отключения (MI) для визуального контроля состояния
  • Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Макс. AC рабочее напряжение (Uc): 150 Vac
  • Временное перенапряжение (UT): 180 В AC выдерживает (5 сек.), 230 В AC выдерживает (120 мин.)
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Уровень защиты (Up): 0.6 кВ
  • Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Рабочий ток (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
  • Технология: варистор; конфигурация: 1-полюсный
  • Подсоединение к сети: винтовой зажим 2.5–25 мм²; электропроводка дистанционной сигнализации: до 1.5 мм²
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715); материал корпуса: термопластик UL94 V-0
  • Рабочая температура (Tu): −40…+85 °C; степень защиты: IP20
  • Модуль замены: MDACF15-150; вес: 0.108 кг
  • Сопряжённые устройства отключения: УЗО типа «S» или замедленный; плавкий предохранитель: internal (equivalent AC rating: 25 A, gG Type)
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 150
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 0.6
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
