Ключевые особенности

УЗИП переменного тока серии DAC

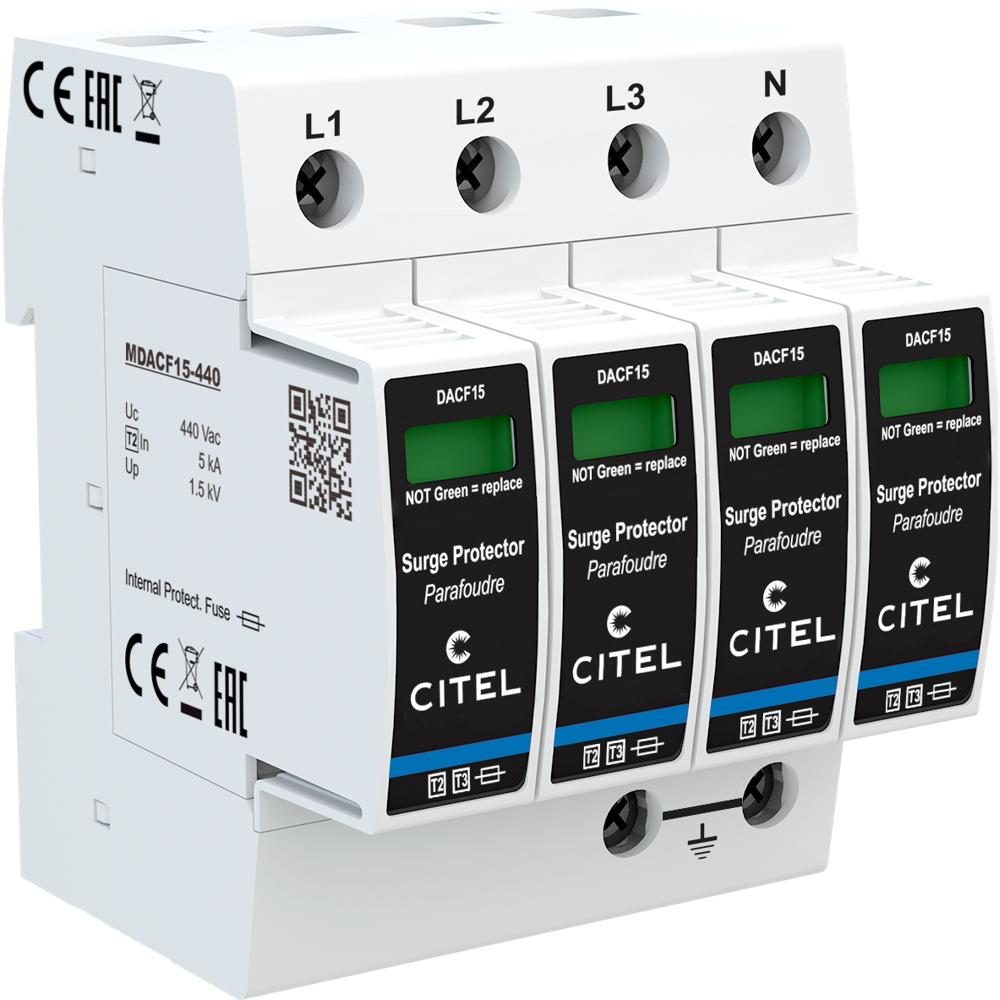

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15-40-440 (821310414)

Артикул: 821310414
Цена товара:
23 066 ₽
Общая цена:
23 066 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2 для трёхфазных сетей 230/400 В с нейтралью IT. Защита от грозовых и коммутационных импульсных перенапряжений. Варисторная технология, In 5 кА, Imax 15 кА, уровень защиты 1,5 кВ. Сменные модули, внутренние предохранители 25 А, индикатор отключения, монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-40-440 (артикул 821310414) предназначено для защиты трёхфазных электрических сетей переменного тока 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями в сети. Устройство относится к типу 2 (или 3) по классификации IEC/EN 61643-11 и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, систем автоматизации, бытовой и промышленной техники.

В основе работы УЗИП CITEL DACF15-40-440 лежит технология высокоэнергетического варисторного ограничителя, который мгновенно реагирует на превышение допустимого напряжения и отводит избыточную энергию на землю. Устройство оснащено внутренними предохранителями (эквивалент 25 А, тип gG) и системой термического отключения, что обеспечивает безопасную работу даже при длительных перенапряжениях. Конструкция выполнена в виде корпуса со сменными модулями для каждой фазы (plugable), что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм². Устройство совместимо с сетями с конфигурацией нейтрали IT, выдерживает временные перенапряжения до 580 В (5 сек.) и до 770 В (120 мин.), а также имеет опциональную возможность дистанционной сигнализации отключения через перекидной контакт (модель DACF15S-40-440).

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в трёхфазных сетях 230/400 В.
  • Защита промышленного оборудования, станков с ЧПУ, систем автоматизации и управления на производстве.
  • Защита серверных, дата-центров и телекоммуникационного оборудования от импульсных помех.
  • Защита объектов с повышенными требованиями к надёжности электроснабжения: больницы, банки, объекты связи.
  • Защита жилых и коммерческих зданий при наличии трёхфазного ввода и чувствительной электроники.

Ключевые особенности

  • Тип 2 (или 3) по IEC/EN 61643-11 — защита от импульсных перенапряжений средней и высокой энергии.
  • Внутренние предохранители (эквивалент 25 А, gG) и терморазмыкатель для безопасной эксплуатации.
  • Сменные модули для каждой фазы (plugable) — быстрое обслуживание без замены всего устройства.
  • Механический индикатор отключения и опциональная дистанционная сигнализация (перекидной контакт).
  • Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4 — подтверждённое качество и безопасность.

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Сеть: 230/400 В, 3-фазный + N
  • Конфигурация нейтрали: IT
  • Макс. AC рабочее напряжение (Uc): 440 В AC
  • Временное перенапряжение (UT): 580 В AC (5 сек.), 770 В AC (120 мин.)
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Уровень защиты (Up) N/PE и L/PE при In (8/20 мкс): 1,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Технология: варистор
  • Подключение: винтовые зажимы 2,5–25 мм²
  • Монтаж: DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94 V-0
  • Рабочая температура: от -40 до +85 °C
  • Степень защиты: IP20
  • Модуль замены: MDACF15-440
  • Вес: 0,408 кг
  • Артикул: 821310414

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 4P (4+0)
Система заземления IT
Uc AC, макс. рабочее напр., В 440
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 1.5
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
