УЗИП переменного тока серии DAC

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15-31-275 (821310234)

Артикул: 821310234
Цена товара:
23 066 ₽
Общая цена:
23 066 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП типа 2 для трёхфазных сетей 230/400 В (TT/TNS). Защита оборудования от импульсных перенапряжений: In 5 кА, Imax 15 кА, уровень защиты 1 кВ. Варистор + газовый разрядник, встроенные предохранители и терморазмыкатель, сменные модули, монтаж на DIN-рейку.

Описание

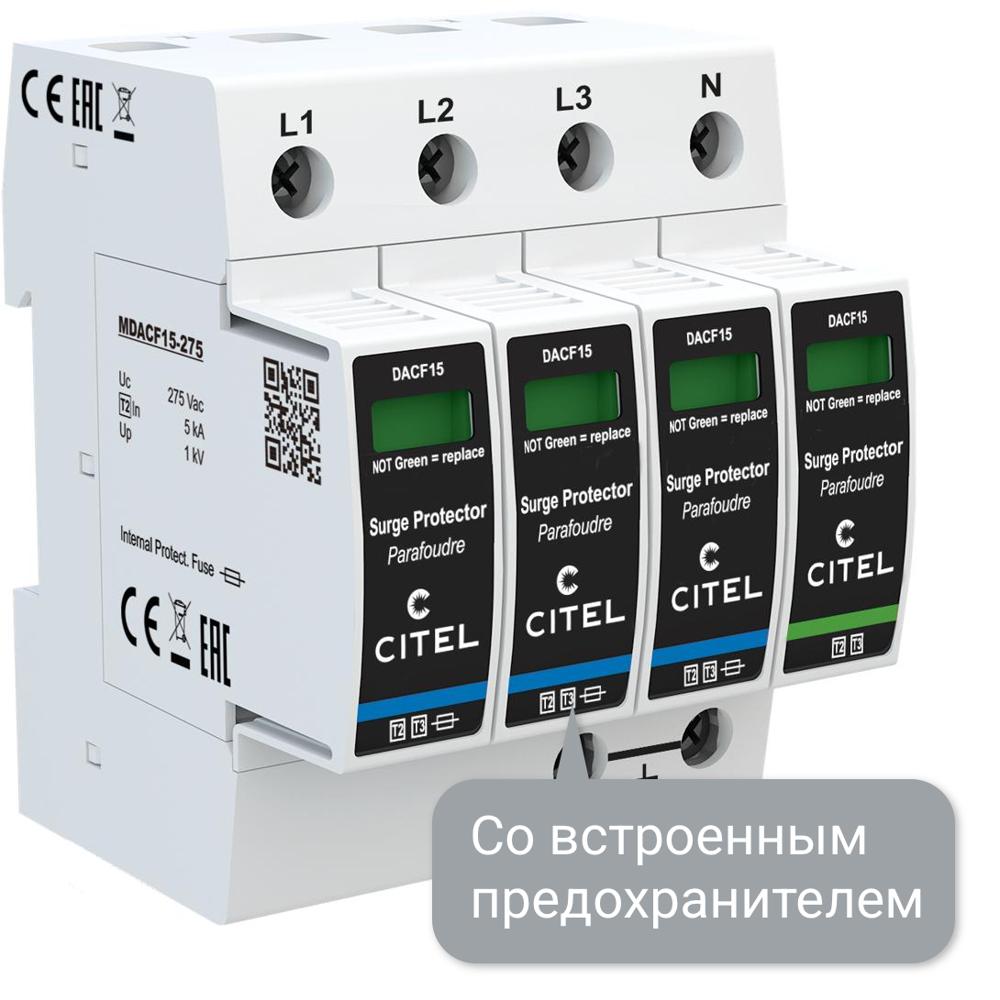

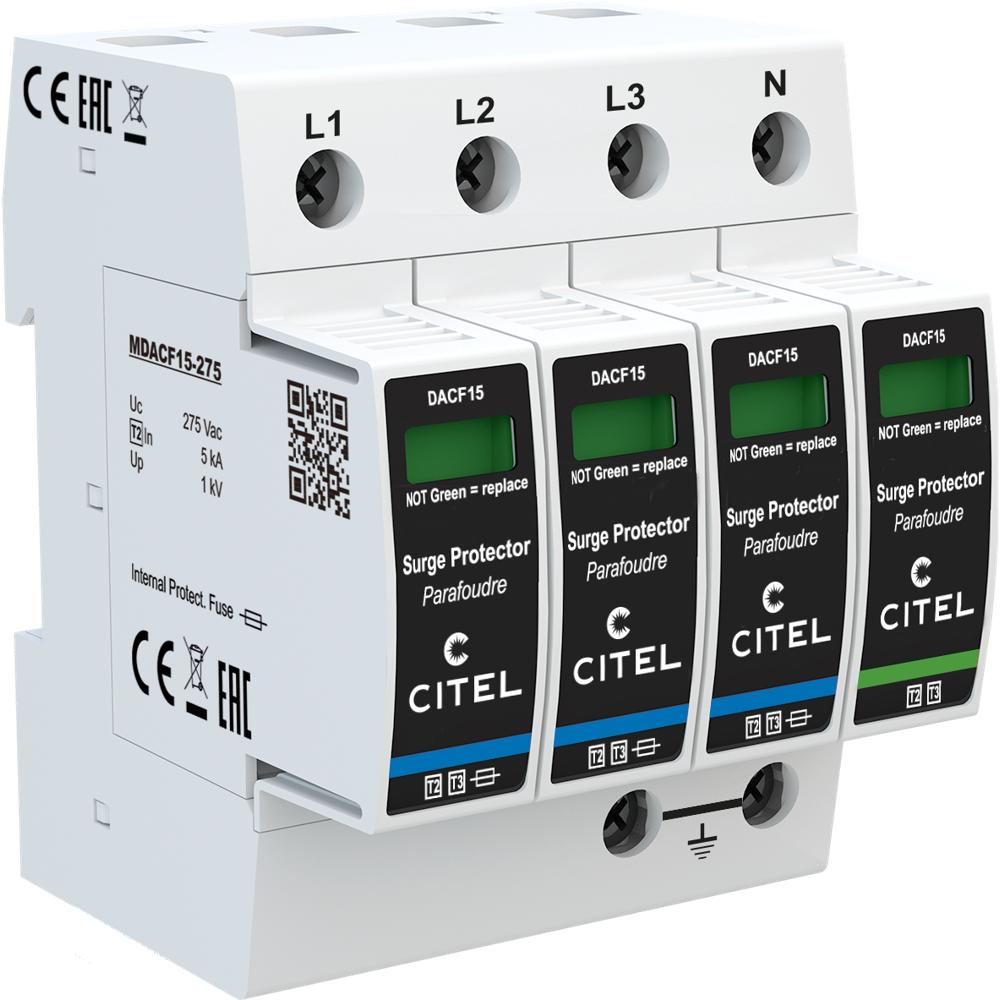

Устройство защиты от импульсных перенапряжений CITEL DACF15-31-275 (артикул 821310234) — это профессиональное УЗИП типа 2 (или 3) для трёхфазных сетей переменного тока 230/400 В с нейтралью, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами или атмосферными разрядами. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 1 кВ (L/N) и 1,5 кВ (N/PE) при номинальном токе разряда, защищая чувствительную электронику, системы автоматизации, промышленное и бытовое оборудование от выхода из строя.

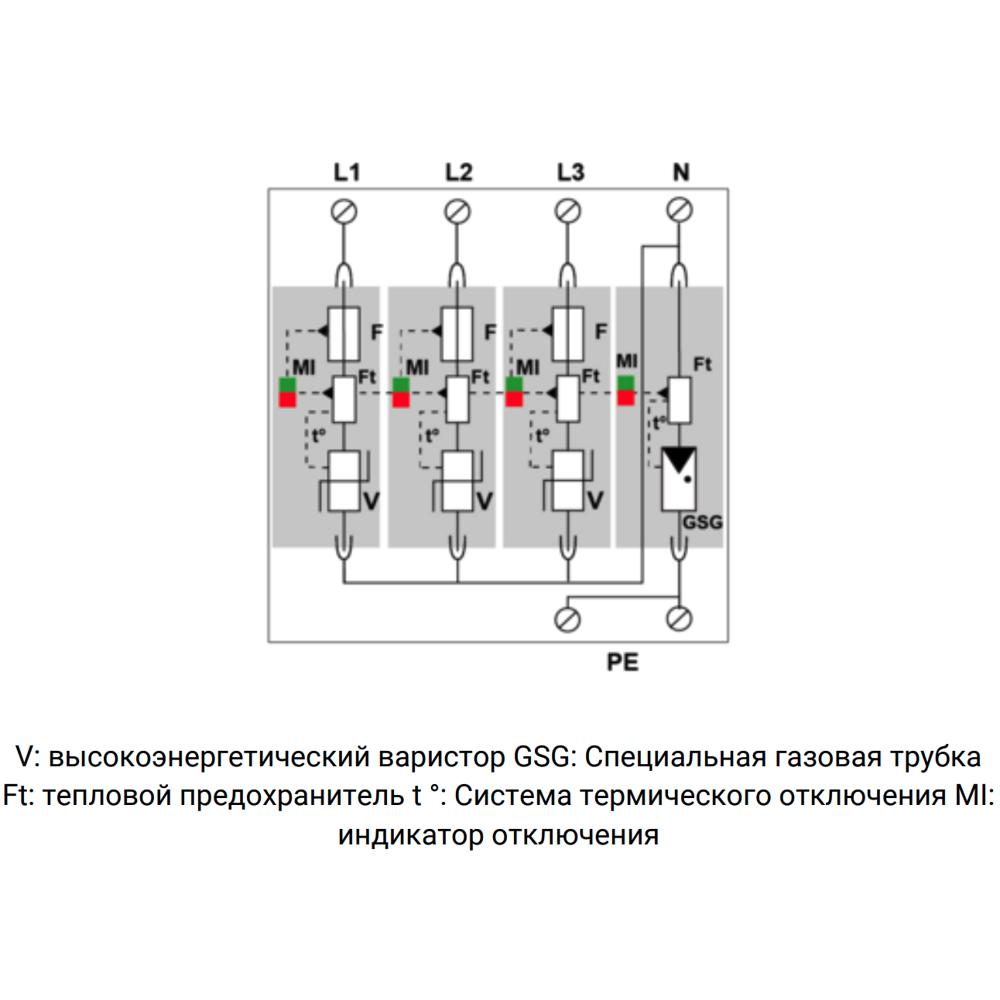

В основе работы УЗИП лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) в паре со специальным газовым разрядником (GSG), дополненные тепловым предохранителем (Ft) и системой термического отключения (t°). При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию, а газовый разрядник обеспечивает дополнительную защиту по цепи нейтрали. Встроенные предохранители (эквивалент 25 А, тип gG) и терморазмыкатель гарантируют безопасное отключение модуля при перегреве или исчерпании ресурса. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключается винтовыми зажимами сечением 2,5–25 мм² и совместимо с сетями TT и TNS. Для каждой фазы предусмотрен сменный модуль (замена: MDACF15-275 + MDAC50G-275), что упрощает обслуживание. Опционально доступна дистанционная сигнализация отключения (модель DACF15S-31-275) с выходом на перекидной контакт.

Области применения

  • Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях
  • Защита систем автоматизации, контроллеров, частотных преобразователей и другого чувствительного оборудования от импульсных помех
  • Защита осветительных установок, систем отопления, вентиляции и кондиционирования (HVAC) в сетях 230/400 В
  • Применение в объектах с воздушными линиями электропередачи, где риск атмосферных перенапряжений повышен
  • Использование в составе многоуровневых систем защиты (координация с УЗИП типа 1 и типа 3)

Ключевые особенности

  • УЗИП типа 2 (или 3) с номинальным током разряда In = 5 кА и максимальным Imax = 15 кА
  • Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель для безопасной эксплуатации
  • Сменные модули для каждой фазы (plugable) — упрощают замену без демонтажа корпуса
  • Механический индикатор отключения и опциональная дистанционная сигнализация (перекидной контакт)
  • Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4, корпус из термопластика UL94 V-0

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Сеть: 230/400 В, 3-фазный + N
  • Конфигурация нейтрали: TT-TNS
  • Макс. AC рабочее напряжение (Uc): 275 В AC
  • Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Испытание комбинированной волной (Uoc): 10 кВ
  • Уровень защиты L/N @ In (8/20 мкс): 1 кВ
  • Уровень защиты N/PE @ In (8/20 мкс): 1,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Технология: металлооксидный варистор + газовый разрядник
  • Подсоединение: винтовые зажимы 2,5–25 мм²

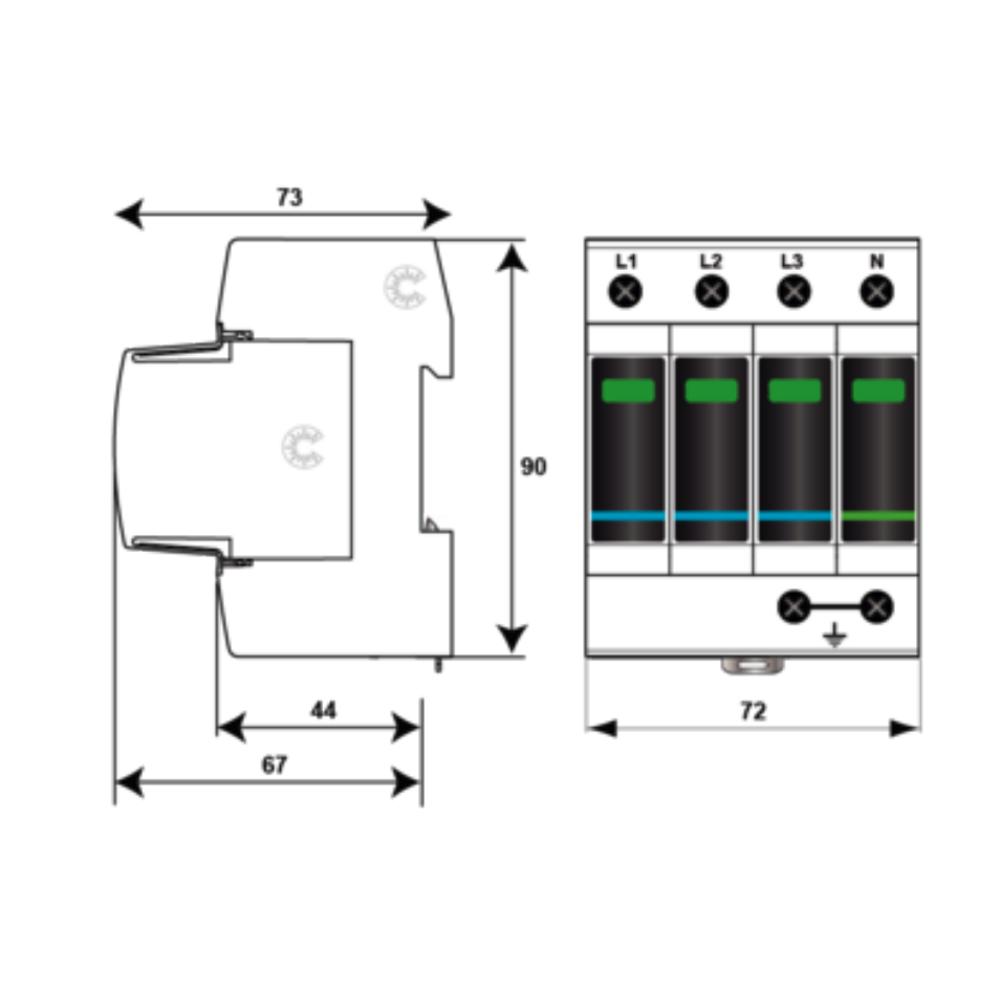

  • Монтаж: DIN-рейка 35 мм (EN 60715)
  • Рабочая температура: −40…+85 °C
  • Степень защиты: IP20
  • Модуль замены: MDACF15-275 + MDAC50G-275
  • Дистанционная сигнализация: опция DACF15S-31-275 (перекидной контакт, провод 1,5 мм² макс.)
  • Стандарты: IEC 61643-11 / EN 61643-11, UL1449 ed.4
  • Артикул: 821310234

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 3P+N (3+1)
Система заземления TNS, TT
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 1
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
