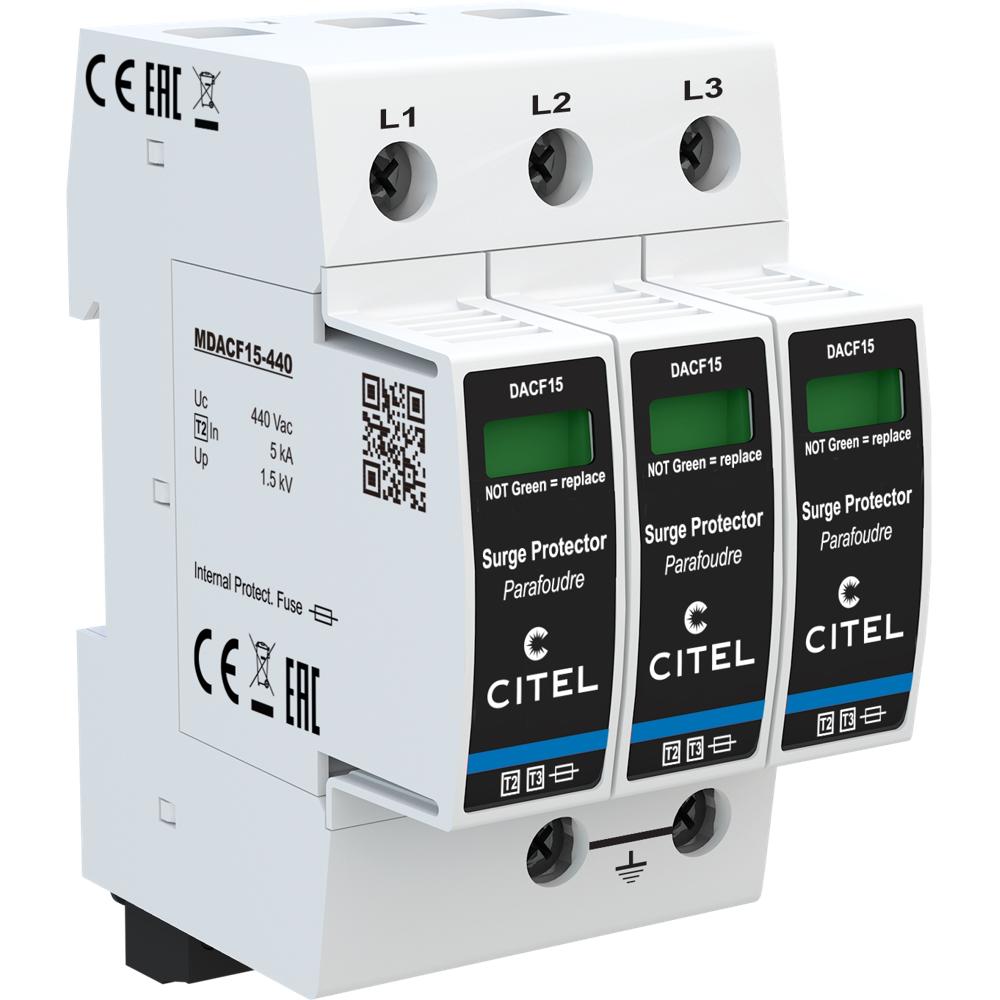

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-30-440 (артикул 821310413) предназначено для защиты однофазных и трёхфазных электрических сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями. Устройство относится к УЗИП типа 2 (или 3) по классификации IEC 61643-11 и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой и промышленной техники.
В основе работы устройства лежит высокоэнергетический варистор (V), который при возникновении импульсного перенапряжения резко снижает своё сопротивление и отводит избыточную энергию на заземление. Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса. Дополнительная защита от перегрузки по току реализована встроенным плавким предохранителем (F) с эквивалентным номиналом 25 А типа gG. Устройство выполнено в формате корпуса со сменными модулями (plugable), что позволяет быстро заменять отработавшие модули без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение к сети — винтовыми зажимами сечением от 2,5 до 25 мм². УЗИП совместимо с сетями 230/400 В с конфигурацией нейтрали IT и выдерживает временные перенапряжения до 580 В (5 сек.) и до 770 В (120 мин.). Для дистанционного контроля срабатывания предусмотрена опция — модель DACF15S-30-440 с выходом на перекидной контакт.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
- Защита электрооборудования в сетях 230/400 В с системой заземления IT
- Организация второй ступени защиты в многоступенчатых системах молниезащиты и защиты от перенапряжений
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, медицинской и измерительной техники
- Применение в составе комплексных решений для защиты от грозовых и коммутационных перенапряжений на объектах с повышенными требованиями к надёжности электроснабжения
Ключевые особенности
- УЗИП тип 2 (или 3) АС с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА
- Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель для безопасной работы
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса (модуль замены MDACF15-440)
- Механический индикатор отключения (MI) для визуального контроля состояния устройства
- Опциональная дистанционная сигнализация отключения (модель DACF15S-30-440) с выходом на перекидной контакт
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: IT
- Макс. AC рабочее напряжение (Uc): 440 В перем. тока
- Временное перенапряжение (UT): 580 В АС выдерживает (5 сек.), 770 В АС выдерживает (120 мин.)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты L/PE при In (8/20 мкс): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: варистор
- Конфигурация УЗИП: однофазный
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Формат: корпус со сменными модулями, plugable
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDACF15-440
- Дистанционная сигнализация: опция DACF15S-30-440 (перекидной контакт)
- Электропроводка для удалённой сигнализации: 1,5 мм² макс.
- Вес: 0,317 кг
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленный; внутренний плавкий предохранитель (25 А, gG)
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Артикул: 821310413
