УЗИП переменного тока серии DAC

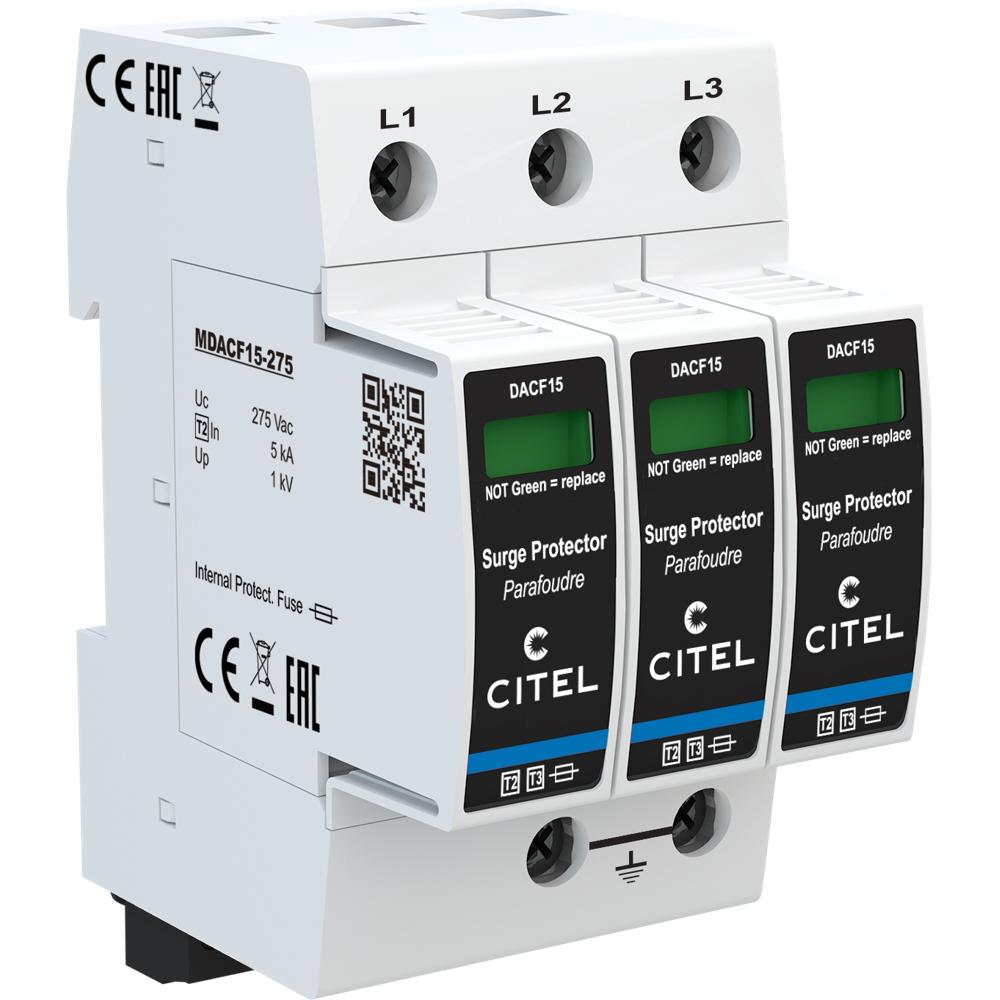

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15-30-275 (821310213)

Артикул: 821310213
Цена товара:
19 679 ₽
Общая цена:
19 679 ₽
Срок поставки: 4-8 недель

Опции

Клеммные адаптеры

Краткое описание
УЗИП CITEL DACF15-30-275 для защиты трёхфазных сетей 230/400 В от импульсных перенапряжений. Тип 2, варисторная технология, In 5 кА, Imax 15 кА, стойкость к току КЗ до 100 000 А. Сменные модули, индикатор отключения, монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-30-275 (артикул 821310213) предназначено для защиты трёхфазных электрических сетей переменного тока 230/400 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями. Устройство относится к типу 2 (или 3) по классификации IEC/EN 61643-11 и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной техники и электроустановок.

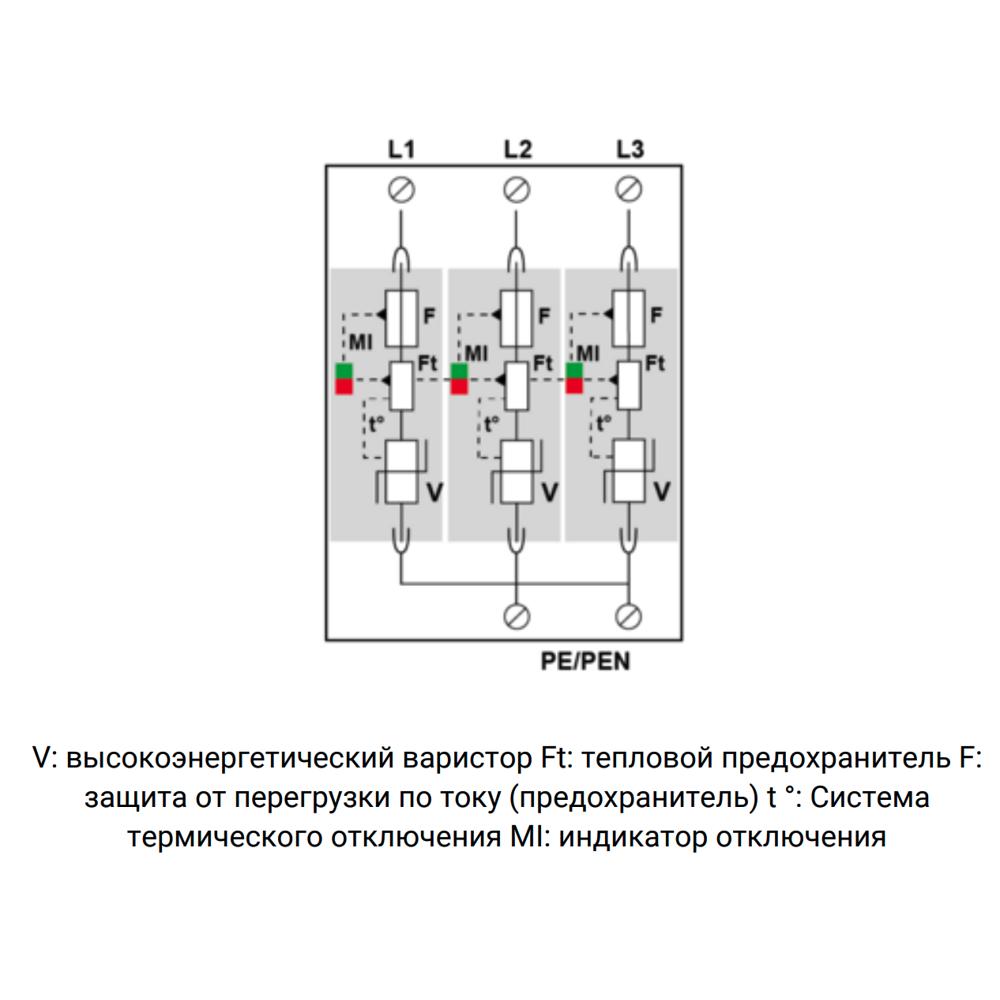

В основе работы УЗИП CITEL DACF15-30-275 лежит технология высокоэнергетических варисторов (V), которые мгновенно реагируют на превышение допустимого напряжения и отводят избыточную энергию. Каждый модуль оснащён встроенным тепловым предохранителем (Ft) и защитой от перегрузки по току (F), что обеспечивает безопасное отключение при критических режимах. Устройство выполнено в формате корпуса со сменными модулями (plugable) для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм², монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями с конфигурацией нейтрали TNC и рассчитан на максимальное рабочее напряжение 275 В AC. Допустимый ток короткого замыкания составляет 100 000 А, что гарантирует высокую стойкость к аварийным режимам. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 ed.4/ed.5.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в трёхфазных сетях 230/400 В
  • Защита промышленного оборудования, станков и технологических линий от импульсных перенапряжений
  • Защита систем электроснабжения коммерческих и административных зданий, офисных центров
  • Защита телекоммуникационного и серверного оборудования, чувствительного к перепадам напряжения
  • Применение в системах автоматизации, диспетчеризации и управления инженерными сетями зданий

Ключевые особенности

  • Тип 2 (или 3) по классификации IEC/EN 61643-11 — защита от импульсных перенапряжений средней и высокой энергии

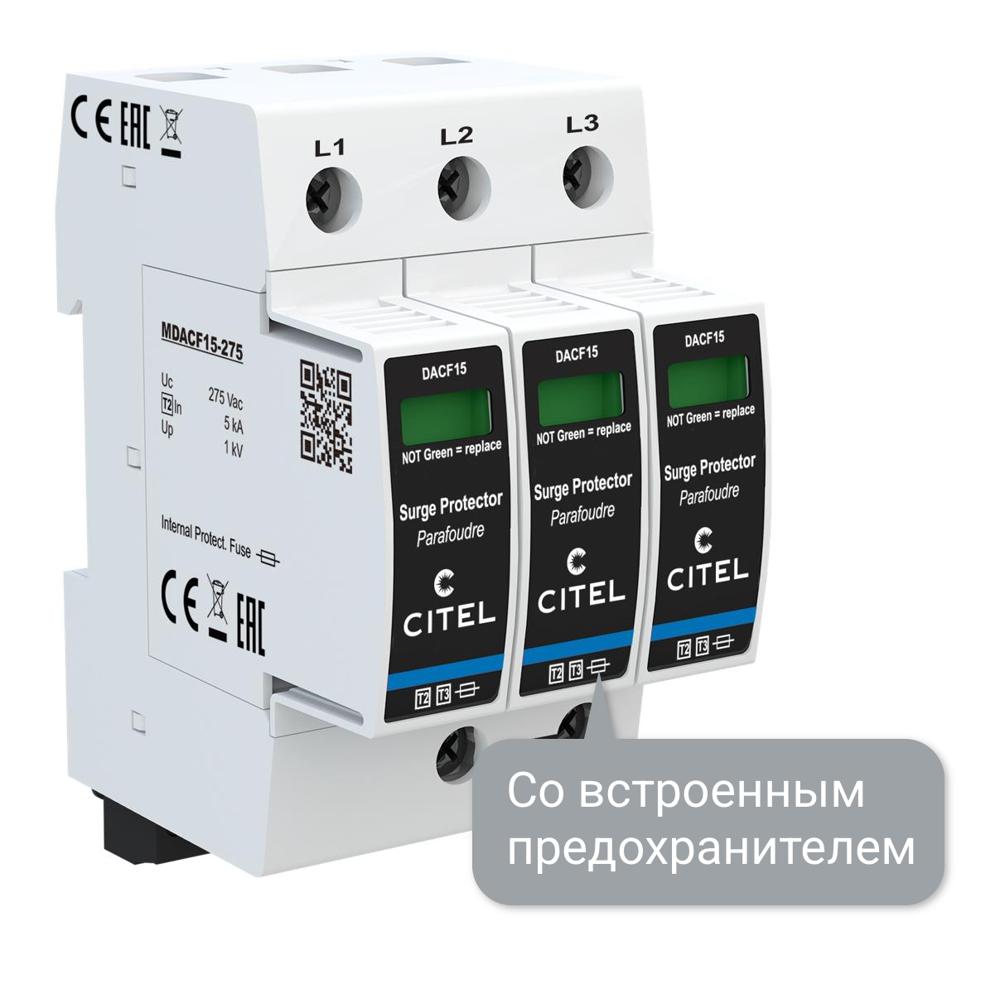

  • Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель для безопасной работы
  • Сменные модули для каждой фазы (plugable) — упрощённое обслуживание и замена без отключения всей системы
  • Механический индикатор отключения (MI) для визуального контроля состояния устройства
  • Опциональная дистанционная сигнализация отключения (модель DACF15S-30-275) с выходом на перекидной контакт
  • Высокая стойкость к току короткого замыкания — до 100 000 А
  • Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4/ed.5

Технические характеристики

  • Артикул: 821310213
  • Производитель: CITEL
  • Серия: DACF15
  • Тип УЗИП: 2 (или 3)
  • Сеть: 230/400 В, 3-фазная
  • Конфигурация нейтрали: TNC
  • Макс. AC рабочее напряжение (Uc): 275 В AC
  • Временное перенапряжение (UT): 335 В AC выдерживает (5 сек.), 440 В AC отключение (120 мин.)
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Испытание комбинированной волной (Uoc): 10 кВ
  • Уровень защиты L/PE @ In (8/20 мкс): 1 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Рабочий ток (Ipe): < 1 мА
  • Сопровождающий ток (If): отсутствует
  • Технология: варистор
  • Конфигурация УЗИП: 3-фазный
  • Подсоединение к сети: винтовые зажимы 2,5–25 мм²

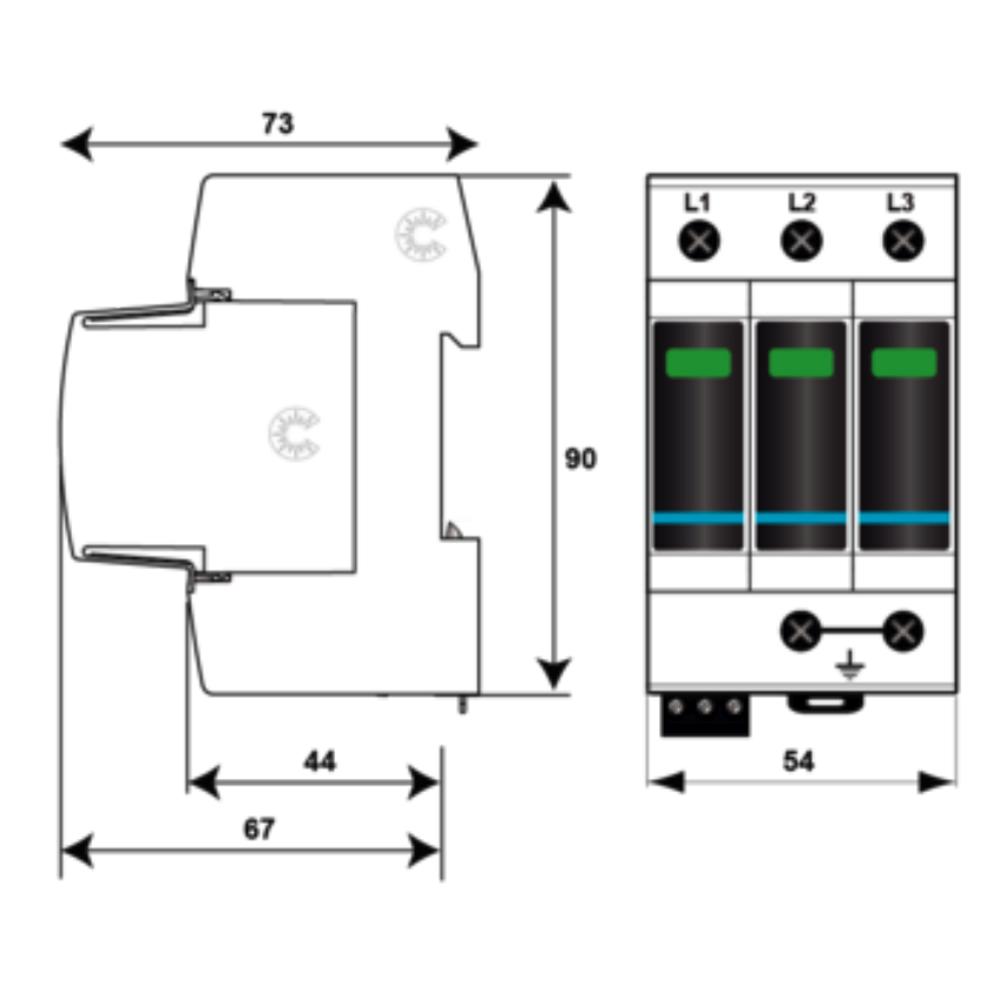

  • Формат: корпус со сменными модулями (plugable)
  • Монтаж: DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94 V-0
  • Рабочая температура (Tu): −40…+85 °C
  • Уровень защиты: IP20
  • Индикатор отключения: 1 механический индикатор
  • Модуль замены: MDACF15-275
  • Дистанционная сигнализация: опция DACF15S-30-275 (перекидной контакт)
  • Электропроводка для удалённой сигнализации: 1,5 мм² макс.
  • Вес: 0,302 кг
  • Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа «S» или замедленный, плавкий предохранитель internal (эквивалент 25 А, тип gG)
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 275
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 1
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
