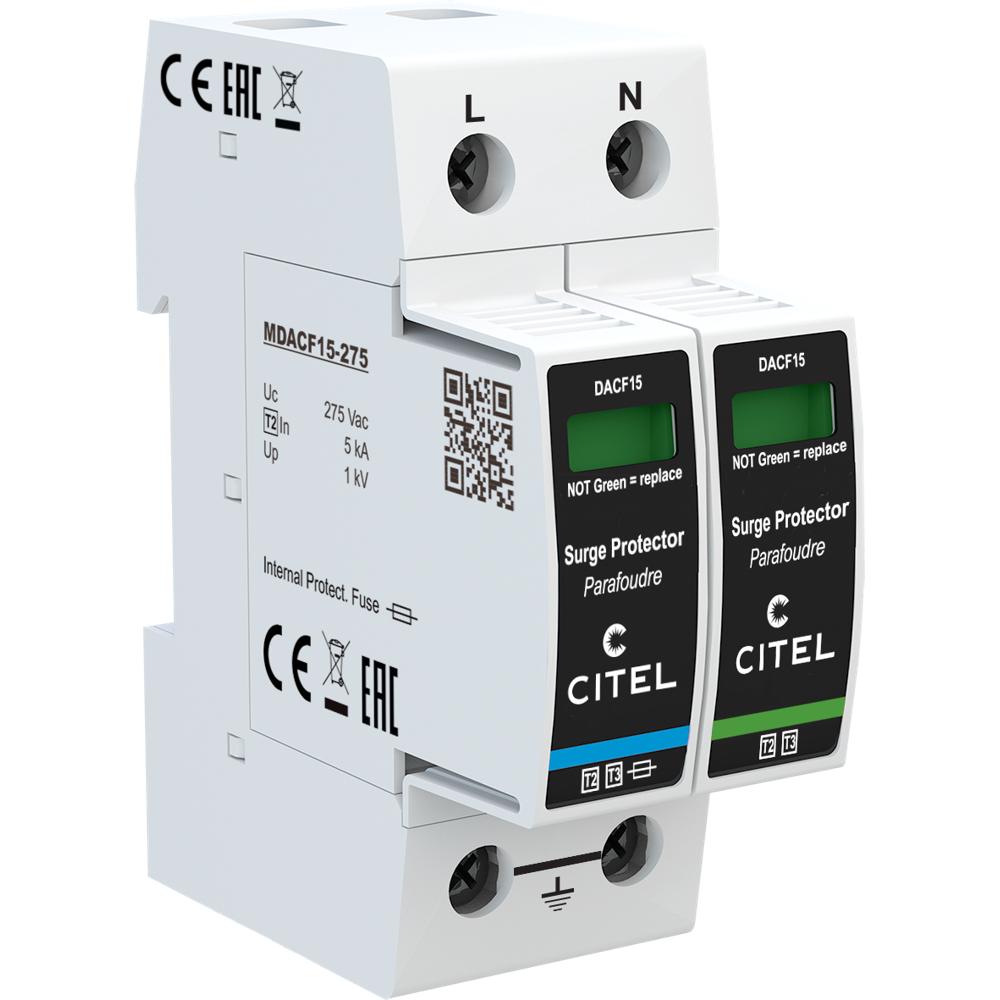

Устройство защиты от импульсных перенапряжений CITEL DACF15-11-275 (артикул 821310232) — это профессиональное устройство защиты (УЗИП) типа 2 (или 3) для однофазных сетей переменного тока 230 В, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжное ограничение перенапряжений и отвод опасной энергии на землю, предотвращая повреждение чувствительного электронного и электрического оборудования.

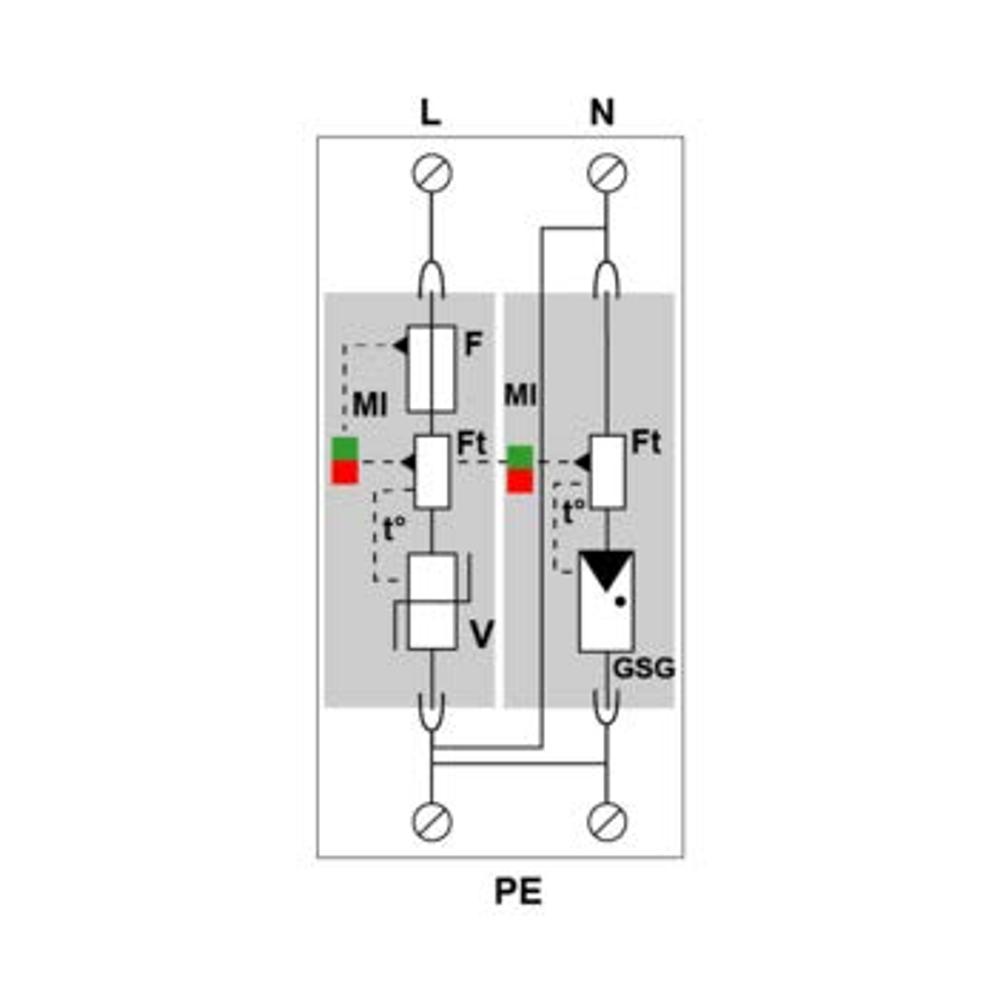

В основе работы УЗИП CITEL DACF15-11-275 лежит комбинированная технология защиты, включающая высокоэнергетический металлооксидный варистор (V) и специальный газовый разрядник (GSG), дополненные тепловым предохранителем (Ft) и системой термического отключения (t°). Устройство оснащено встроенными предохранителями типа gG (эквивалентный номинальный ток AC: 25 А), что исключает необходимость установки внешней защиты. При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию, а газовый разрядник обеспечивает дополнительную защиту между нейтралью и заземлением. Устройство подключается к сети через винтовые зажимы (сечение проводников 2,5–25 мм²) и монтируется на стандартную DIN-рейку 35 мм (EN 60715). УЗИП совместимо с системами заземления типа TT и TN, а для корректной работы рекомендуется использовать УЗО типа «S» или замедленного срабатывания. Сменные модули для каждой фазы позволяют быстро восстановить работоспособность устройства после срабатывания без демонтажа всего корпуса.
Области применения
- Защита электрооборудования в жилых и административных зданиях от грозовых и коммутационных перенапряжений
- Защита промышленного оборудования, систем автоматизации и управления в сетях 230 В
- Установка во вводно-распределительных устройствах (ВРУ) и распределительных щитах
- Защита систем связи, телекоммуникаций и слаботочных линий при совместной установке с другими УЗИП
- Применение в системах с заземлением TT и TN, включая объекты с повышенными требованиями к надёжности электроснабжения
Ключевые особенности
- УЗИП тип 2 (или 3) для однофазных сетей переменного тока 230 В

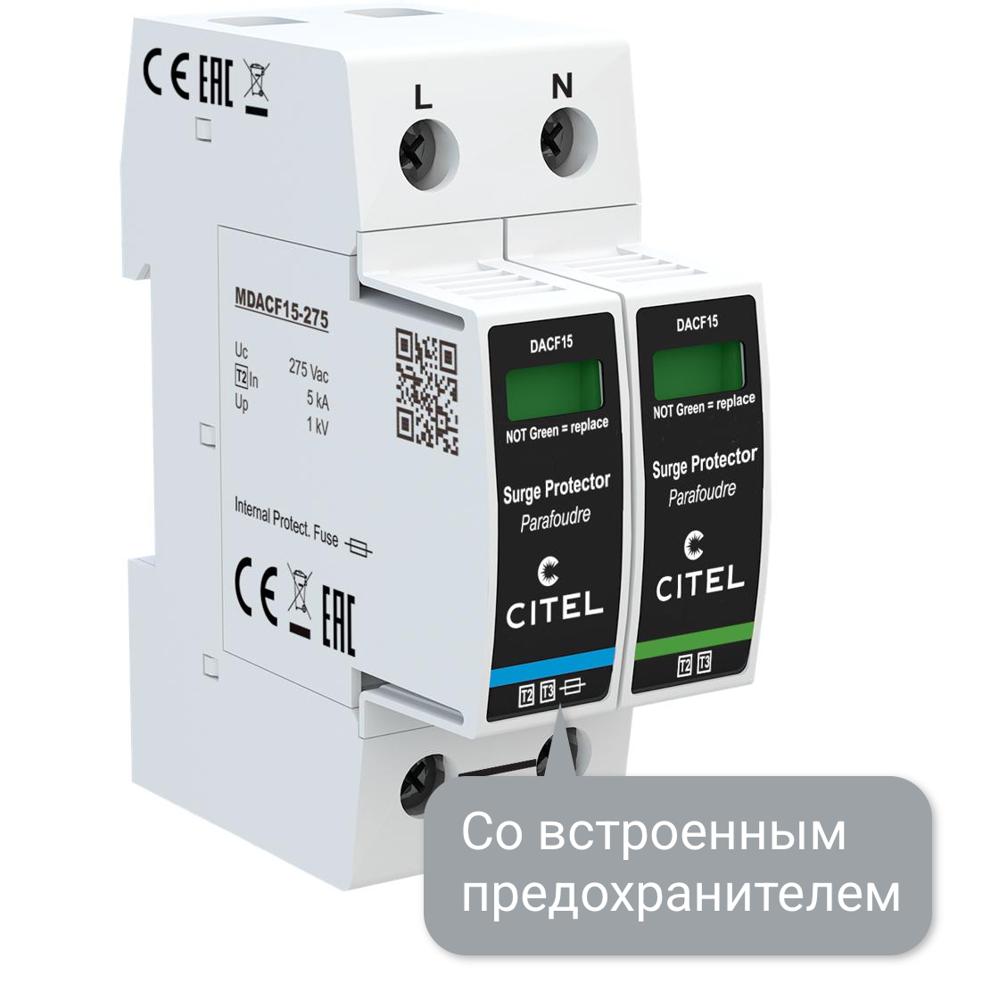

- Встроенные предохранители gG (эквивалентный номинальный ток AC: 25 А) — не требуют внешней защиты
- Сменные модули для каждой фазы (замена: MDACF15-275 + MDAC50G-275)
- Механический индикатор отключения для визуального контроля состояния
- Опциональная дистанционная сигнализация (модель DACF15S-11-275) с выходом на перекидной контакт
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5
- Высокий допустимый ток короткого замыкания — до 100 000 А
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазный
- Конфигурация нейтрали: TT-TN
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Временное перенапряжение (UT, 5 сек): 335 В AC (выдерживает)
- Временное перенапряжение (UT, 120 мин): 440 В AC (отключение)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты L/N @ In (8/20 мкс): 1 кВ
- Уровень защиты N/PE @ In (8/20 мкс): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 2,5–25 мм²

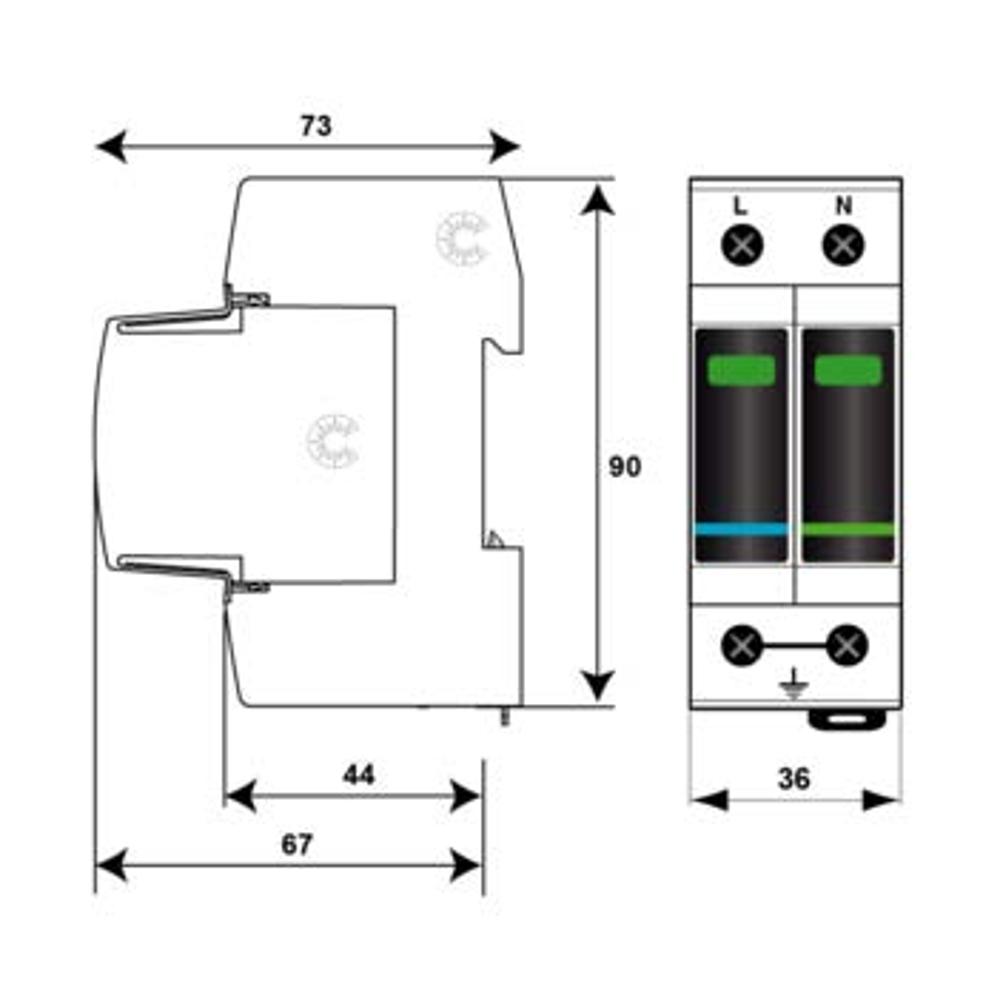

- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDACF15-275 + MDAC50G-275
- Дистанционная сигнализация: опция DACF15S-11-275 (выход на перекидной контакт)
- Электропроводка для удалённой сигнализации: 1,5 мм² макс.
- Сопряжённые устройства отключения: терморазмыкатель внутренний; УЗО типа «S» или замедленное; плавкий предохранитель внутренний (эквивалентный AC: 25 А, тип gG)
- Соответствие стандартам: IEC 61643-11 / EN 61643-11, UL1449 ed.5
- Артикул: 821310232
