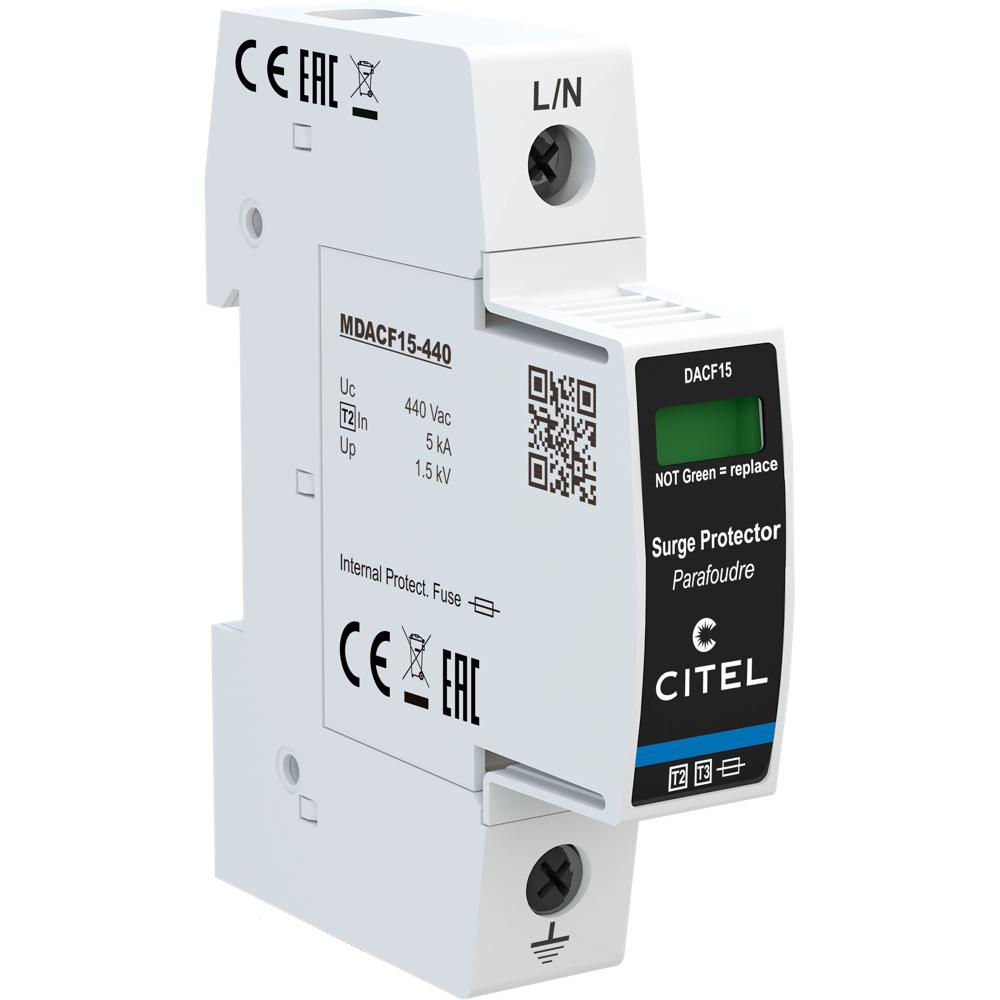

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-10-440 предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования. УЗИП относится к типу 2 (класс II) и устанавливается на вводе в здание или в распределительном щите после устройства защиты от прямых ударов молнии.
В основе работы устройства лежит высокоэнергетический варистор (V), который при возникновении импульсного перенапряжения резко снижает своё сопротивление и отводит избыточную энергию на заземление. Внутренний тепловой предохранитель (Ft) обеспечивает термическое отключение варистора при его перегреве, а встроенный предохранитель (F) защищает от перегрузки по току. УЗИП оснащён сменными модулями для каждой фазы, что позволяет быстро заменить вышедший из строя картридж без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением от 2.5 до 25 мм², монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями переменного тока с максимальным рабочим напряжением 440 В AC и выдерживает временные перенапряжения до 580 В (5 сек.) и до 770 В (120 мин.). Для корректной работы рекомендуется устанавливать последовательно с УЗО типа «S» или замедленного действия.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий
- Защита промышленного оборудования и систем автоматизации от импульсных помех
- Защита телекоммуникационного и серверного оборудования в составе систем электропитания
- Применение в системах электроснабжения с номинальным напряжением до 440 В AC
- Установка в щитах после устройств защиты от прямых ударов молнии (УЗИП тип 1)
Ключевые особенности
- Тип 2 (класс II) — защита от коммутационных и индуцированных грозовых перенапряжений
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА
- Встроенные предохранители gG (эквивалент 25 А) для защиты от перегрузки по току
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Механический индикатор отключения для визуального контроля состояния
- Опциональная дистанционная сигнализация (модель DACF15S-10-440) с перекидным контактом
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Макс. AC рабочее напряжение (Uc): 440 В AC
- Временное перенапряжение (UT, 5 сек.): 580 В AC выдерживает
- Временное перенапряжение (UT, 120 мин.): 770 В AC выдерживает
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up): 1.5 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Технология: высокоэнергетический варистор
- Конфигурация: 1-полюсный, корпус со сменными модулями (Plugable)
- Подсоединение к сети: винтовые зажимы 2.5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDACF15-440
- Вес: 0.120 кг
- Артикул: 821310411
