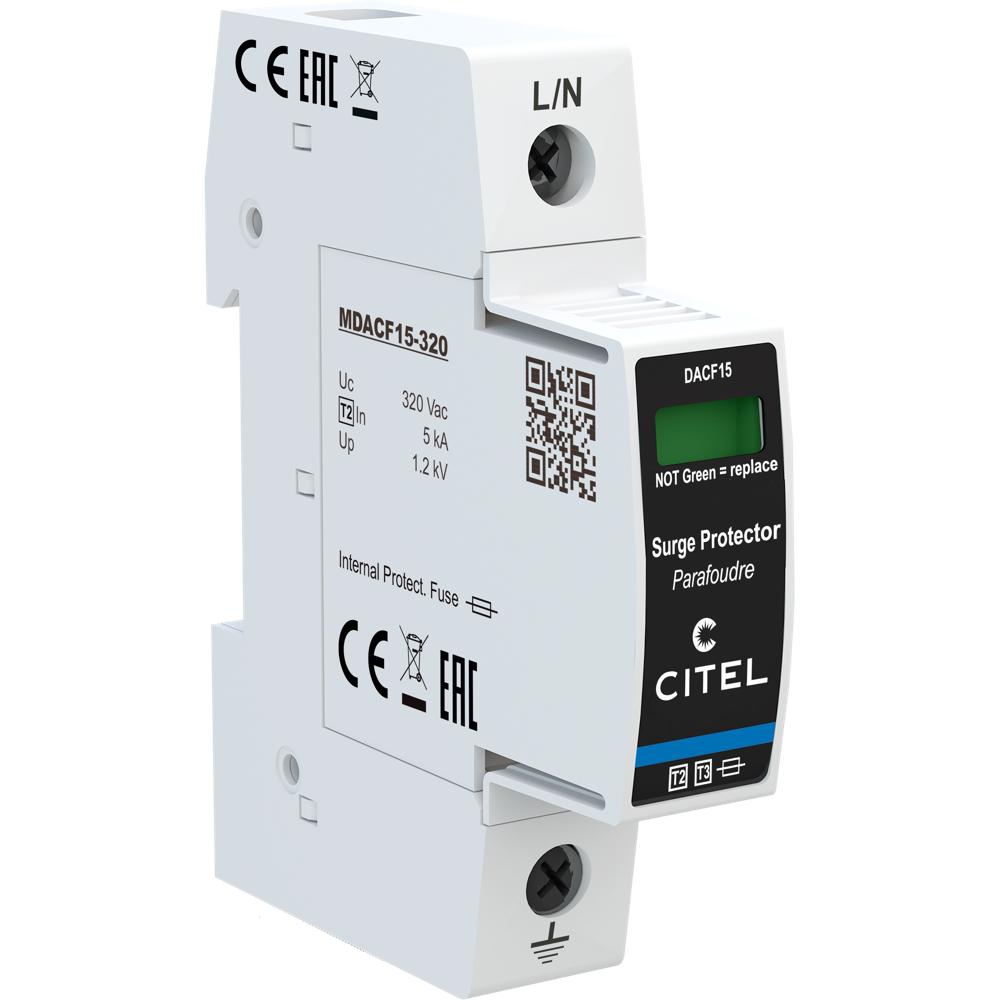

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-10-320 (артикул 821310311) предназначено для защиты однофазных электрических сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство относится к типу 2 (класс C) по классификации IEC/EN 61643-11 и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.
В основе работы УЗИП CITEL DACF15-10-320 лежит высокоэнергетический варистор (V), который мгновенно реагирует на превышение допустимого напряжения в сети и отводит избыточную энергию импульса на заземление. Устройство оснащено внутренними предохранителями (F) с эквивалентным рейтингом 25 А (тип gG), тепловым предохранителем (Ft) и системой термического отключения (t°), которые обеспечивают безопасное отключение модуля при его перегреве или выходе из строя. Конструкция выполнена в формате корпуса со сменными модулями (Plugable), что позволяет быстро заменять отработанный модуль MDACF15-320 без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы с сечением проводников от 2,5 до 25 мм², а монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями переменного тока с максимальным рабочим напряжением до 320 В AC и выдерживает временные перенапряжения до 335 В в течение 5 секунд, отключаясь при длительном перенапряжении 440 В (120 минут). Для совместной работы рекомендуется устанавливать УЗО типа «S» или замедленного действия.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий от импульсных перенапряжений
- Защита промышленного оборудования и систем автоматизации, чувствительных к скачкам напряжения в сети
- Защита телекоммуникационного и серверного оборудования, систем видеонаблюдения и безопасности
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3
- Защита осветительных систем, систем отопления, вентиляции и кондиционирования
Ключевые особенности
- УЗИП тип 2 AC с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА
- Встроенные предохранители gG (эквивалент 25 А) и внутренний терморазмыкатель для безопасной эксплуатации
- Сменные модули для каждой фазы (Plugable) — быстрая замена без демонтажа корпуса
- Механический индикатор отключения (MI) для визуального контроля состояния устройства
- Опциональная дистанционная сигнализация отключения через перекидной контакт (модель DACF15S-10-320)
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.5
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Макс. AC рабочее напряжение (Uc): 320 В AC
- Временное перенапряжение — 5 сек. (UT): 335 В AC (выдерживает)
- Временное перенапряжение — 120 мин. (UT): 440 В AC (отключение)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up): 1,2 кВ
- Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Рабочий ток (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
- Технология: варистор; конфигурация: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0; степень защиты: IP20
- Рабочая температура (Tu): от −40 до +85 °C
- Модуль замены: MDACF15-320
- Электропроводка для удалённой сигнализации: 1,5 мм² макс.
- Вес: 0,112 кг
- Артикул: 821310311
