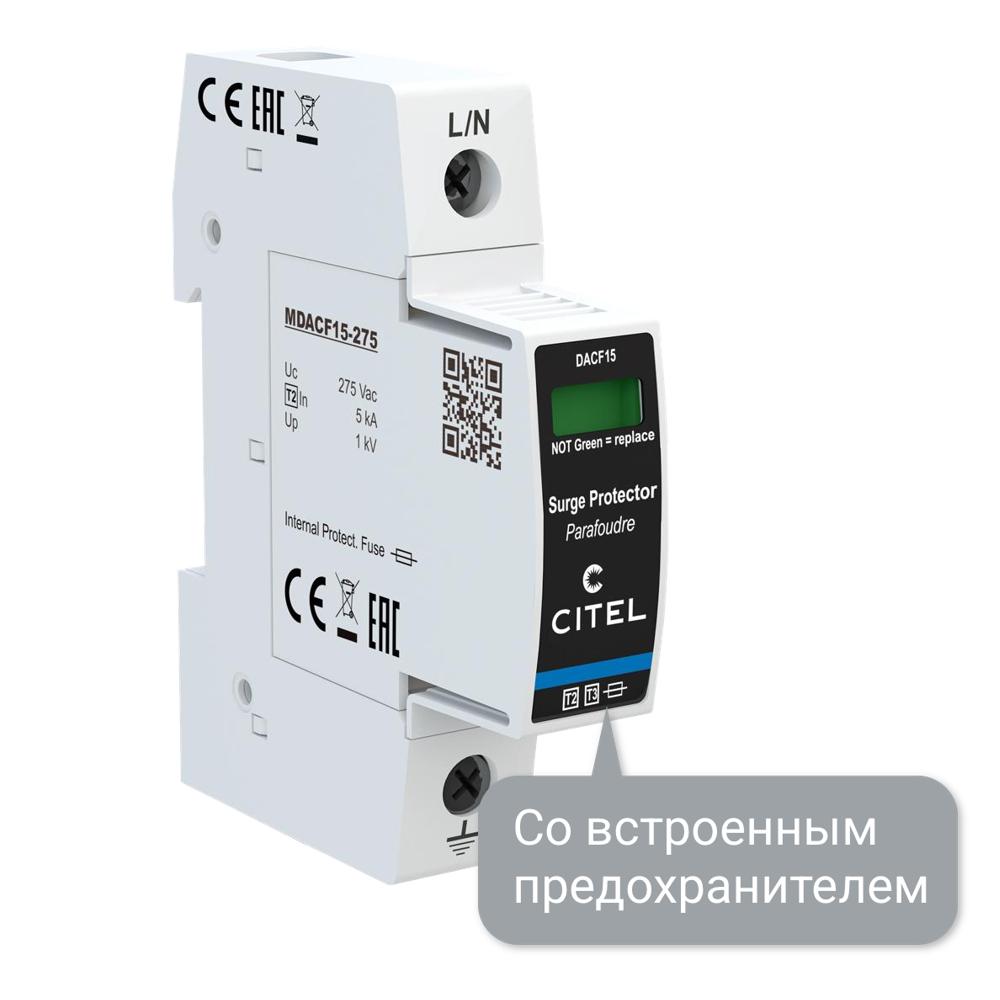

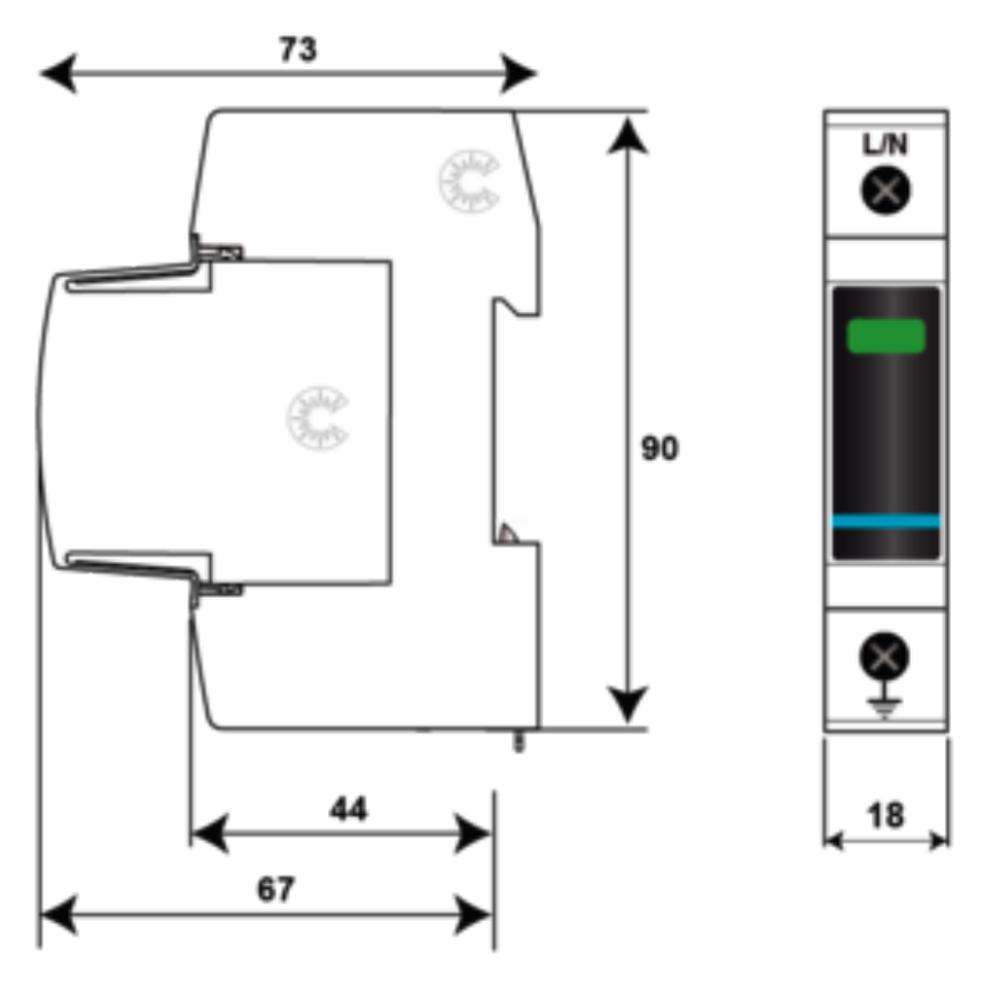

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-10-275 (артикул 821310211) предназначено для защиты однофазных электрических сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство ограничивает амплитуду импульсных перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования. УЗИП относится к типу 2 (класс II) и устанавливается на вводе в здание или в распределительных щитах после устройства защиты от прямых ударов молнии.

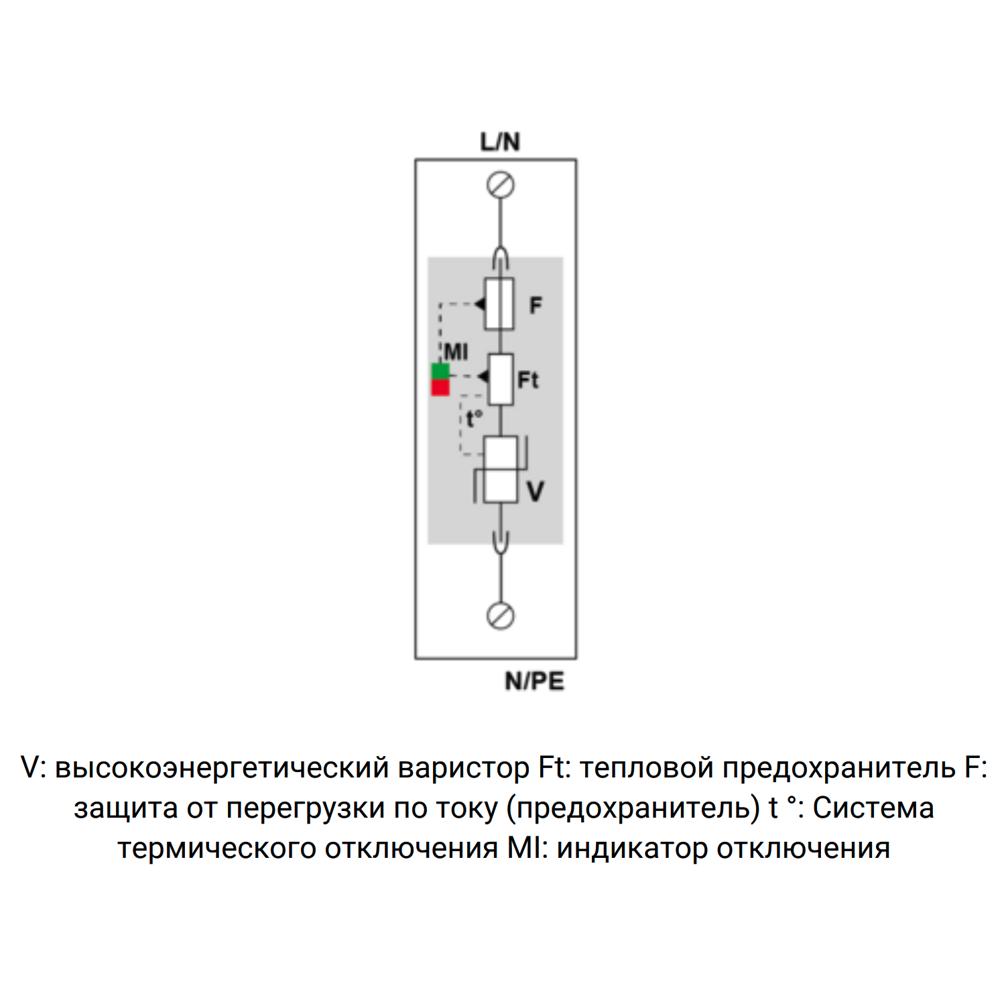

В основе работы устройства лежит высокоэнергетический варистор (V), который при возникновении импульсного перенапряжения резко снижает своё сопротивление и отводит избыточную энергию на заземление. Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса. Устройство оснащено внутренними предохранителями типа gG (эквивалентный номинальный ток AC — 25 А), что исключает необходимость установки внешней защиты от сверхтоков. Сменные модули для каждой фазы позволяют быстро восстановить работоспособность УЗИП после срабатывания без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением от 2,5 до 25 мм², монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями переменного тока с максимальным рабочим напряжением до 275 В AC и соответствует требованиям стандартов EN 61643-11, IEC 61643-11 и UL1449 ed.5.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий
- Защита электрооборудования в распределительных щитах систем электроснабжения
- Защита бытовой и офисной электроники, систем освещения, систем автоматизации
- Применение в составе многоуровневых систем защиты (координация с УЗИП типа 1 и типа 3)
- Защита оборудования в сетях с высоким допустимым током короткого замыкания (до 100 000 А)
Ключевые особенности
- Тип 2 (класс II) — защита от коммутационных и индуцированных грозовых перенапряжений
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА
- Встроенные предохранители gG (эквивалент 25 А) — не требуют внешней защиты от сверхтоков
- Сменные модули для каждой фазы — быстрое восстановление после срабатывания
- Механический индикатор отключения — визуальный контроль состояния устройства
- Опциональная дистанционная сигнализация (DACF15S-10-275) с выходом на перекидной контакт
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.5
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Временное перенапряжение (UT, 5 сек.): 335 В AC (выдерживает)
- Временное перенапряжение (UT, 120 мин.): 440 В AC (отключение)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Испытание комбинированной волной (Uoc, IEC 61643-11): 10 кВ
- Уровень защиты (Up): 1 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 А
- Рабочий ток (Ipe): < 1 мА
- Сопровождающий ток (If): отсутствует
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Формат: корпус со сменными модулями (Plugable)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDACF15-275
- Дистанционная сигнализация: опция DACF15S-10-275 (перекидной контакт)
- Электропроводка для удалённой сигнализации: 1,5 мм² макс.
- Вес: 0,110 кг
- Артикул: 821310211
