УЗИП переменного тока серии DAC

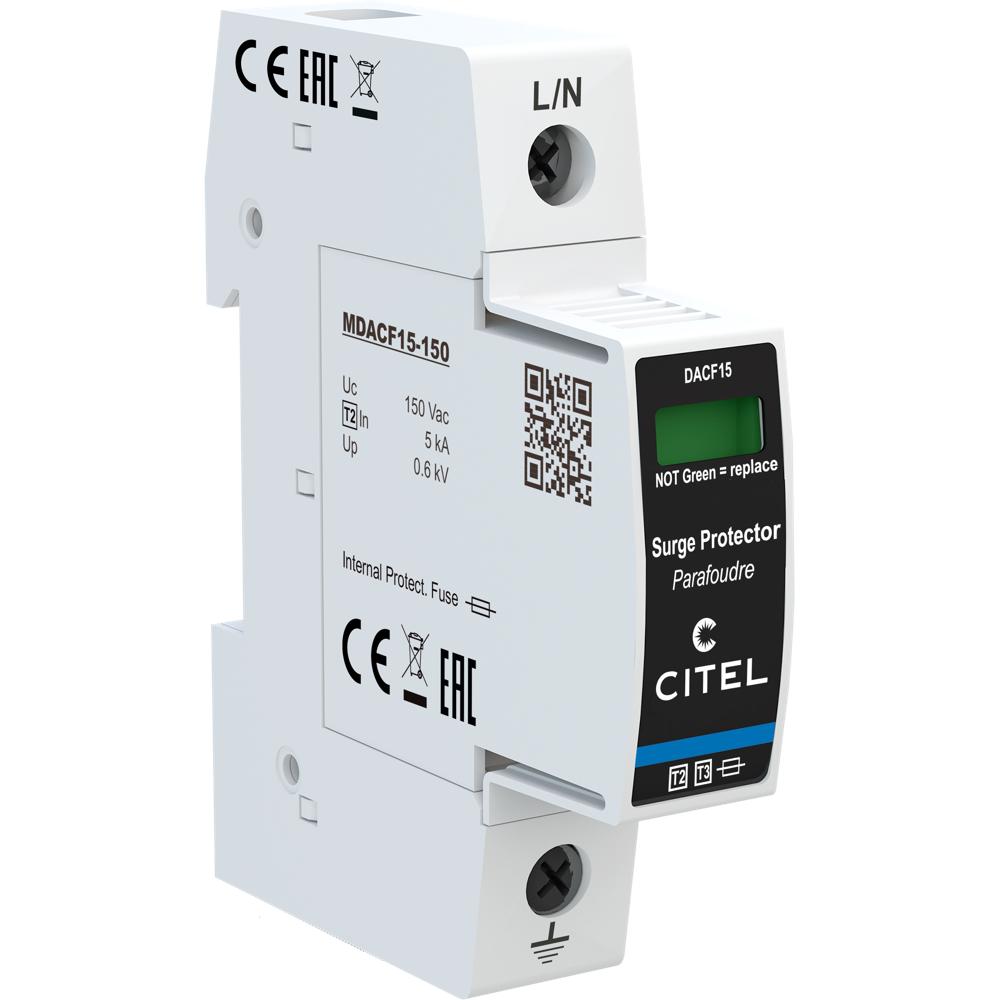

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACF15-10-150 (821310111)

Артикул: 821310111
Цена товара:
7 475 ₽
Общая цена:
7 475 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2 (класс II) для защиты однофазных сетей до 150 В AC от импульсных перенапряжений. Ток разряда 5/15 кА, уровень защиты 0,6 кВ, встроенный предохранитель 25 А. Сменные модули, индикатор состояния, монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DACF15-10-150 — это однофазный ограничитель перенапряжений типа 2 (класс II) переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, возникающих в результате коммутационных процессов или удалённых грозовых разрядов. Устройство устанавливается на вводе в электроустановку и обеспечивает надёжное ограничение перенапряжений до безопасного для оборудования уровня, отводя избыточную энергию импульса в заземляющий контур.

В основе работы УЗИП лежит высокоэнергетический варистор (V), который при превышении порогового напряжения резко снижает своё сопротивление и шунтирует импульс на землю. Внутренний тепловой предохранитель (Ft) и встроенная защита от перегрузки по току (F) обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса, а механический индикатор (MI) наглядно показывает состояние устройства. Устройство выполнено в виде корпуса со сменными модулями (plugable) и монтируется на симметричную DIN-рейку 35 мм (EN 60715), что упрощает обслуживание и замену отработавшего модуля без демонтажа всего устройства. Подключение к сети осуществляется винтовыми зажимами с сечением проводников от 2,5 до 25 мм². УЗИП совместимо с сетями переменного тока с максимальным рабочим напряжением до 150 В AC и выдерживает временные перенапряжения до 230 В AC в течение 120 минут. Для корректной работы устройства рекомендуется применять последовательно с ним УЗО типа «S» или замедленного срабатывания.

Области применения

  • Защита вводов однофазных сетей жилых, офисных и административных зданий от импульсных перенапряжений
  • Защита распределительных щитов и электрооборудования промышленных объектов
  • Защита систем телекоммуникаций, автоматизации и слаботочных линий, размещённых в одном щите с силовым оборудованием
  • Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3
  • Защита ответственных потребителей: систем освещения, насосного и вентиляционного оборудования, систем управления

Ключевые особенности

  • Тип 2 (класс II) с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА
  • Встроенные предохранители (эквивалент 25 А, тип gG) и внутренний терморазмыкатель
  • Сменные модули для каждой фазы (plugable) — быстрая замена без демонтажа корпуса
  • Механический индикатор отключения и возможность дистанционной сигнализации (опция DACF15S-10-150 с перекидным контактом)
  • Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4
  • Низкий уровень защиты Up = 0,6 кВ и высокий допустимый ток короткого замыкания Isccr = 100 000 А

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Макс. AC рабочее напряжение (Uc): 150 В AC
  • Временное перенапряжение (UT, 5 сек.): 180 В AC выдерживает
  • Временное перенапряжение (UT, 120 мин.): 230 В AC выдерживает
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Испытание комбинированной волной (Uoc): 10 кВ
  • Уровень защиты (Up): 0,6 кВ
  • Допустимый ток короткого замыкания (Isccr): 100 000 А
  • Рабочий ток (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
  • Технология: варистор; конфигурация: 1-полюсный
  • Подсоединение к сети: винтовой зажим 2,5–25 мм²
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопластик UL94 V-0; степень защиты: IP20
  • Рабочая температура (Tu): −40…+85 °C
  • Модуль замены: MDACF15-150
  • Дистанционная сигнализация: опция DACF15S-10-150 (перекидной контакт), провод 1,5 мм² макс.
  • Сопряжённые устройства: УЗО типа «S» или замедленное; плавкий предохранитель internal (25 А, gG)
  • Вес: 0,106 кг
  • Артикул: 821310111

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 150
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 0.6
Допустимый ток короткого замыкания, Isccr, А 100000
Механические характеристики
Технология плавкий предохранитель + варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности встроенный предохранитель
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, NF EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
