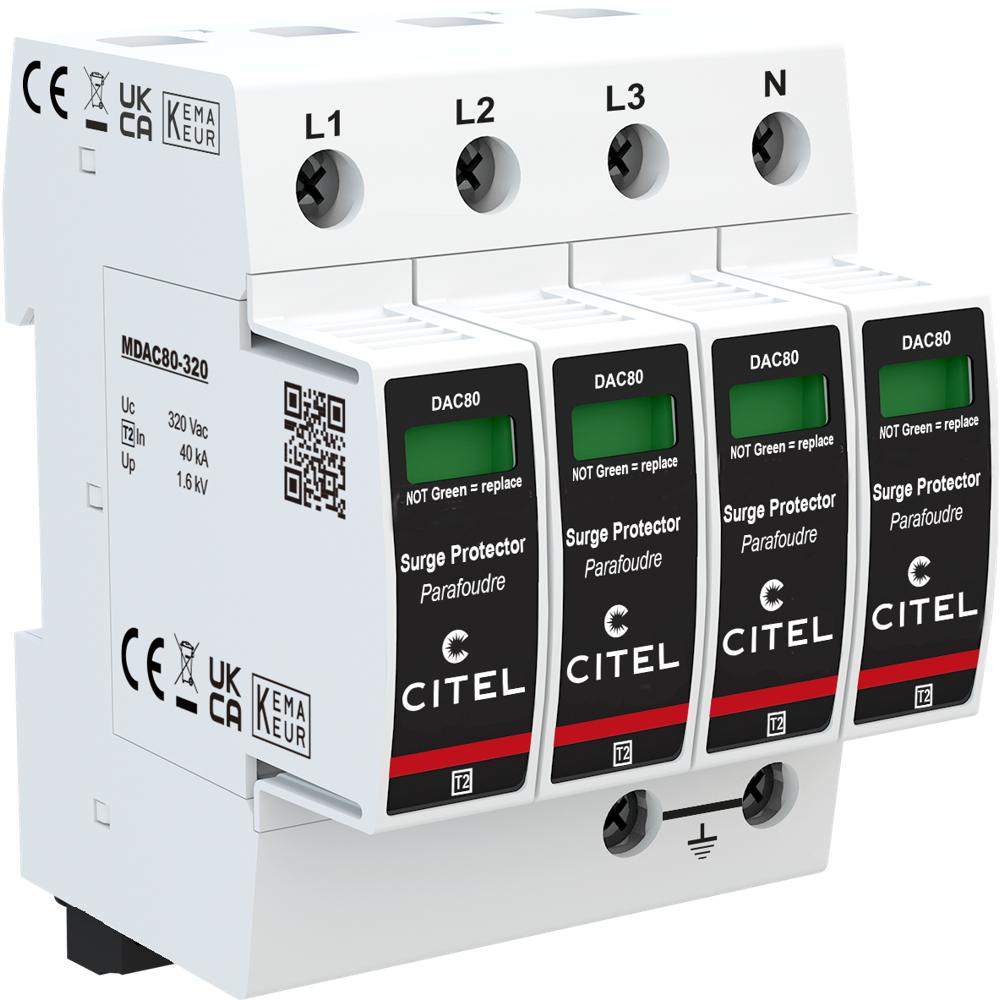

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80S-40-320 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных скачков напряжения, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем автоматизации от выхода из строя, а также предотвращает возгорания и повреждения проводки, связанные с перенапряжениями.
В основе работы УЗИП лежит высокоэнергетический варистор, который при превышении допустимого уровня напряжения мгновенно снижает своё сопротивление и отводит избыточную энергию импульса на заземление. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключение к сети осуществляется винтовыми зажимами с сечением проводников от 2.5 до 25 мм². Устройство совместимо с сетями 230/400 В с конфигурацией нейтрали TNS и обеспечивает защиту по режимам L/PE и N/PE. Встроенная система термического отключения и механический индикатор на каждом полюсе позволяют своевременно выявлять необходимость замены модуля, а выход на перекидной контакт обеспечивает дистанционную сигнализацию состояния устройства.
Области применения
- Защита вводно-распределительных устройств жилых, офисных и административных зданий
- Защита промышленного оборудования и систем автоматизации на объектах с трёхфазной сетью
- Защита телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения
- Применение в системах электроснабжения объектов коммерческой и социальной инфраструктуры
- Защита осветительных и силовых линий в условиях повышенной грозовой активности
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы — упрощают обслуживание и снижают затраты на замену
- Визуальная индикация отключения (механический индикатор на полюс) и дистанционная сигнализация через перекидной контакт
- Встроенная система термического отключения для безопасной работы при перегрузках
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TNS
- Макс. AC рабочее напряжение (Uc): 320 Vac
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты (Up) при In (8/20 мкс): 1.6 кВ для N/PE и L/PE
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: варистор
- Подключение к сети: винтовые зажимы 2.5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC80-320
- Дистанционная сигнализация: выход на перекидной контакт, макс. 250 В / 0.5 А (AC), 30 В / 3 А (DC)
- Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель gG — 125 А
- Вес: 0.474 кг
- Артикул: 821210324
