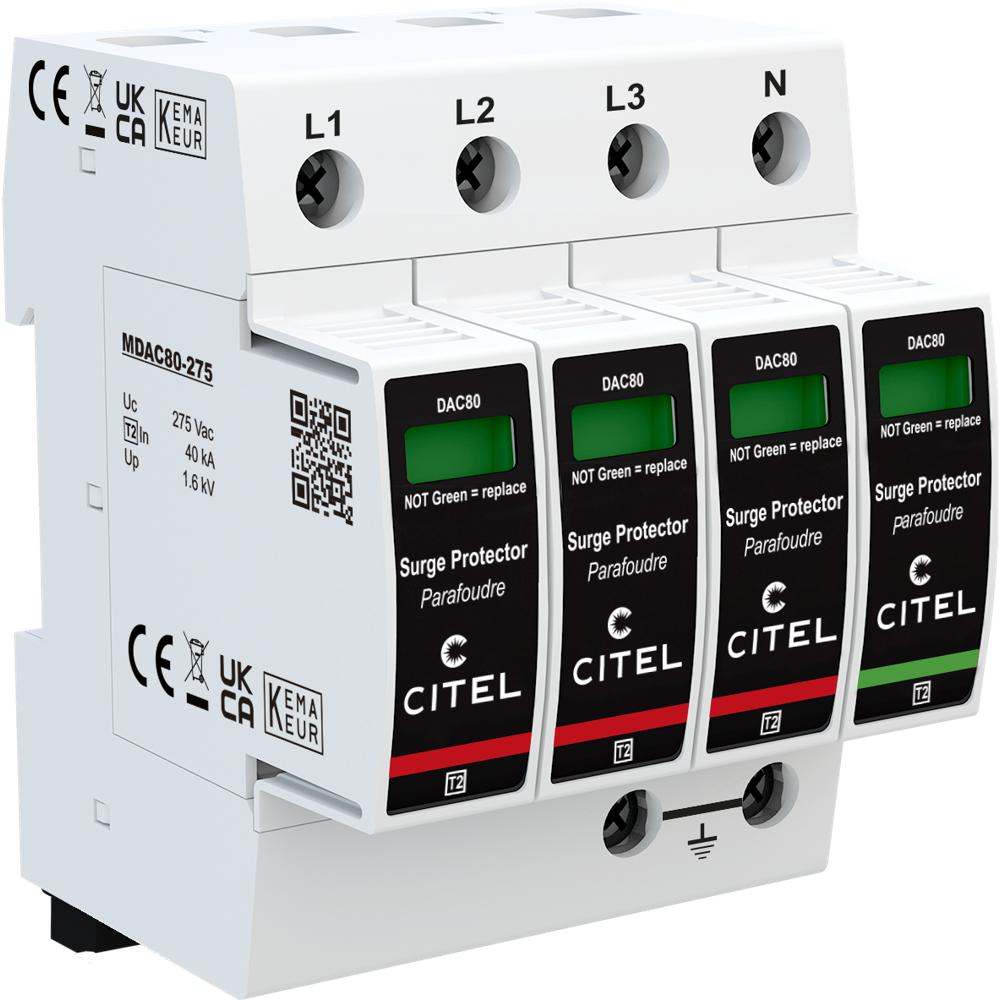

Устройство защиты от импульсных перенапряжений CITEL DAC80S-31-275 (артикул 821210244) — это усиленный трехфазный УЗИП типа 2, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами или удаленными разрядами молнии. Устройство обеспечивает надежную защиту по режимам L/N и N/PE, ограничивая амплитуду импульсных скачков напряжения до безопасных для оборудования значений. Применяется в сетях 230/400 В с системами заземления TT и TNS, устанавливается на вводе в здание или в распределительных щитах.
В основе конструкции УЗИП лежит комбинация высокоэнергетического металлооксидного варистора и специальной газовой разрядной трубки, что обеспечивает эффективное ограничение перенапряжений с номинальным разрядным током 40 кА и максимальным разрядным током 80 кА. Устройство оснащено сменными модулями для каждой фазы, что позволяет производить замену выработавших ресурс элементов без демонтажа всего корпуса. Механический индикатор отключения на каждом полюсе обеспечивает визуальный контроль состояния, а встроенный перекидной контакт позволяет организовать дистанционную сигнализацию для мониторинга в системах автоматизации. Монтаж осуществляется на стандартную DIN-рейку 35 мм, подключение — винтовыми зажимами с сечением проводников от 2,5 до 25 мм². Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449, имеет сертификацию KEMA и EAC.
Области применения
- Защита вводных распределительных щитов в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования в сетях 230/400 В с системами заземления TT и TNS
- Организация второй ступени защиты в системах молниезащиты зданий и сооружений
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, компьютерной техники
- Применение в объектах с повышенными требованиями к надежности электроснабжения (больницы, дата-центры, производственные линии)
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным разрядным током 40 кА и максимальным 80 кА
- Сменные модули для каждой фазы — упрощают обслуживание и замену без демонтажа корпуса
- Визуальная индикация отключения (механический индикатор на полюс) и дистанционная сигнализация через перекидной контакт
- Комбинированная технология: металлооксидный варистор + газовая разрядная трубка
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/N и N/PE
- Уровень защиты (Up L/N): 1,6 кВ
- Уровень защиты (Up N/PE): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Подключение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDAC80-275
- Вес: 0,419 кг
- Артикул: 821210244
