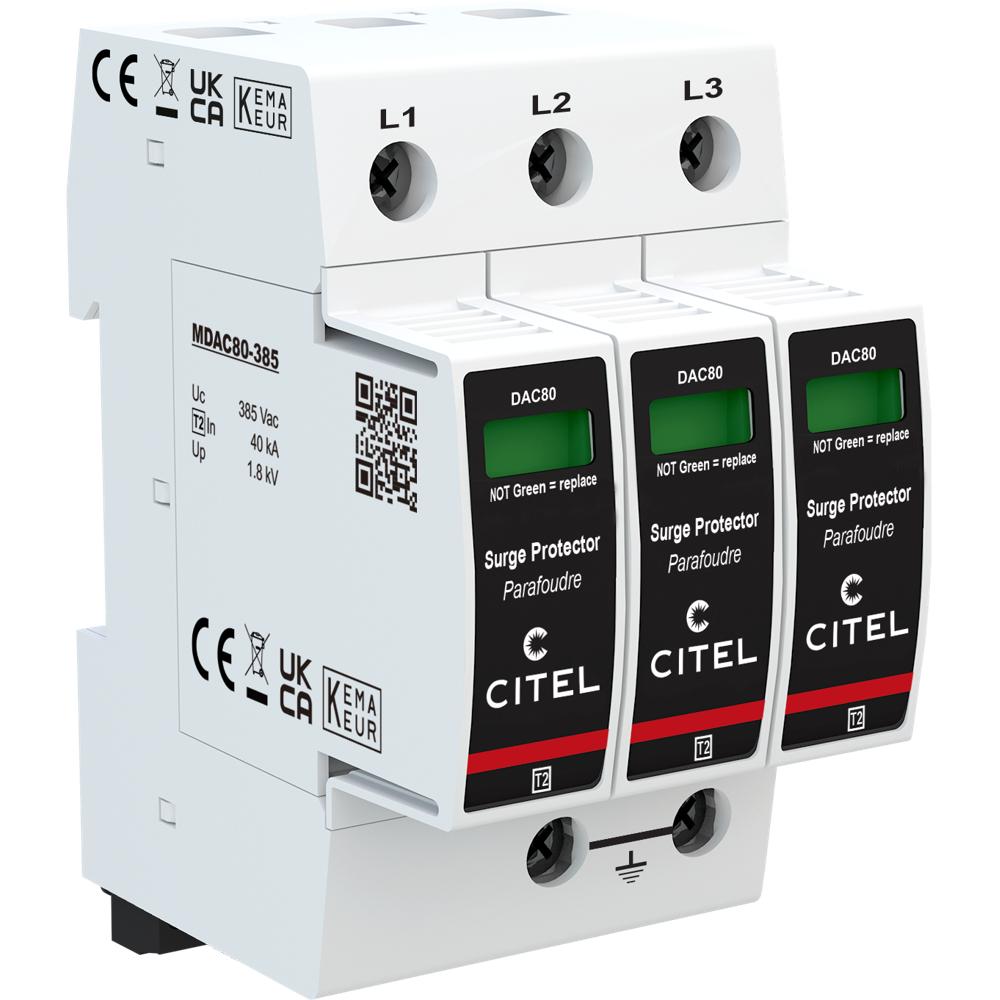

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80S-30-385 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжное отведение энергии импульса на землю, предотвращая повреждение чувствительного электрооборудования и продлевая срок его службы.
В основе работы УЗИП лежит высокоэнергетический варистор, который мгновенно снижает сопротивление при превышении допустимого уровня напряжения, шунтируя опасный импульс. Встроенный тепловой предохранитель и система термического отключения гарантируют безопасность при перегреве, а сменные модули для каждой фазы позволяют быстро восстановить работоспособность устройства после срабатывания. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключается к сети через винтовые зажимы сечением 2,5–25 мм² и совместимо с сетями 230/400 В с конфигурацией нейтрали TNC. Для координации защиты рекомендуется использовать УЗО типа «S» или замедленного действия, а также плавкий предохранитель gG 125 A.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в жилых, коммерческих и промышленных зданиях.
- Оборудование систем электроснабжения с воздушным вводом, подверженных прямому или косвенному воздействию грозовых разрядов.
- Защита чувствительной электроники: серверных, телекоммуникационных шкафов, систем автоматизации и диспетчеризации.
- Промышленные объекты с частыми коммутационными перенапряжениями (насосные станции, компрессорные, производственные линии).
- Инфраструктура зданий: системы освещения, отопления, вентиляции и кондиционирования, лифтовое оборудование.
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным Imax = 80 кА.
- Сменные модули для каждой фазы — упрощают обслуживание и замену без демонтажа всего устройства.
- Визуальная индикация отключения (механический индикатор на полюс) и дистанционная сигнализация через перекидной контакт.
- Высокий уровень защиты Up = 1,6 кВ и допустимый ток короткого замыкания Isccr = 50 000 А.
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA и EAC.
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: TNC
- Макс. AC рабочее напряжение (Uc): 385 В AC
- Временное перенапряжение (UT): 500 В AC (5 сек), 650 В AC (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты L/PE @ In (8/20 мкс): 1,6 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: варистор
- Подключение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDAC80-385
- Дистанционная сигнализация: 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Вес: 0,379 кг
- Артикул: 821210523
