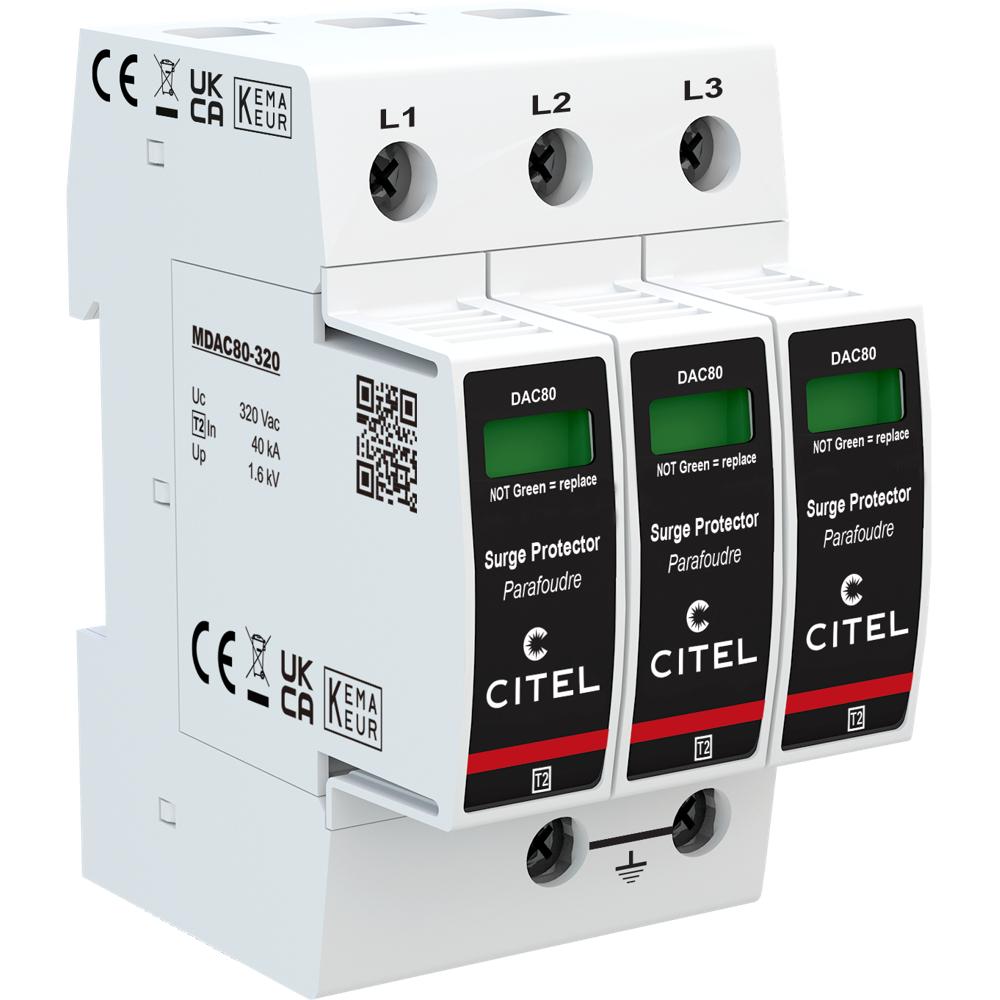

Устройство защиты от импульсных перенапряжений CITEL DAC80S-30-320 (артикул 821210323) — это усиленный ограничитель перенапряжений типа 2 (класс C), предназначенный для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных скачков напряжения, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство устанавливается на вводе в электроустановку или в распределительном щите и обеспечивает надёжное отведение избыточной энергии импульса на землю, предотвращая повреждение чувствительного электрооборудования.
УЗИП серии DAC80 построен на базе высокоэнергетических варисторов (оксидно-цинковых нелинейных резисторов), которые при превышении порогового напряжения мгновенно переходят в проводящее состояние и ограничивают амплитуду импульса до безопасного для оборудования уровня. Устройство рассчитано на номинальный разрядный ток In = 40 кА (8/20 мкс) и максимальный разрядный ток Imax = 80 кА, что обеспечивает высокую энергоёмкость и устойчивость к многократным срабатываниям. Конструкция выполнена в виде съёмных модулей для каждой фазы, что упрощает замену вышедших из строя элементов без демонтажа всего устройства. УЗИП совместим с сетями переменного тока с максимальным длительным рабочим напряжением UC = 320 В AC и оснащён как визуальной индикацией состояния (окно статуса на каждом модуле), так и дистанционной сигнализацией для вывода информации о срабатывании на пульт диспетчера или в систему мониторинга.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) промышленных и гражданских объектов
- Защита электрооборудования в сетях с глухозаземлённой нейтралью (системы TN-S, TN-C, TN-C-S) и в сетях TT
- Оснащение щитов автоматики, шкафов управления, серверных и телекоммуникационных стоек
- Защита систем освещения, отопления, вентиляции и кондиционирования в зданиях с повышенными требованиями к надёжности электроснабжения
- Применение на объектах с частыми коммутационными переключениями и в регионах с высокой грозовой активностью
Ключевые особенности
- Тип 2 (класс C) — защита от коммутационных и индуктированных грозовых импульсов
- Высокие разрядные характеристики: In = 40 кА, Imax = 80 кА (8/20 мкс)
- Съёмные модули для каждой фазы — быстрая замена без отключения всей системы
- Двойная сигнализация: визуальный индикатор состояния и дистанционный «сухой» контакт
- Максимальное длительное рабочее напряжение UC = 320 В AC
Технические характеристики
- Артикул: 821210323
- Производитель: CITEL
- Серия: DAC80
- Тип УЗИП: тип 2 (класс C)
- Номинальный разрядный ток (In): 40 кА (8/20 мкс)
- Максимальный разрядный ток (Imax): 80 кА (8/20 мкс)
- Максимальное длительное рабочее напряжение (UC): 320 В AC
- Количество полюсов: многополюсное исполнение со съёмными модулями на каждую фазу
- Индикация состояния: визуальная (окно статуса на модуле)
- Дистанционная сигнализация: да (перекидной «сухой» контакт)
- Способ установки: монтаж на DIN-рейку в распределительном щите
- Категория применения: защита вводов и распределительных сетей переменного тока
