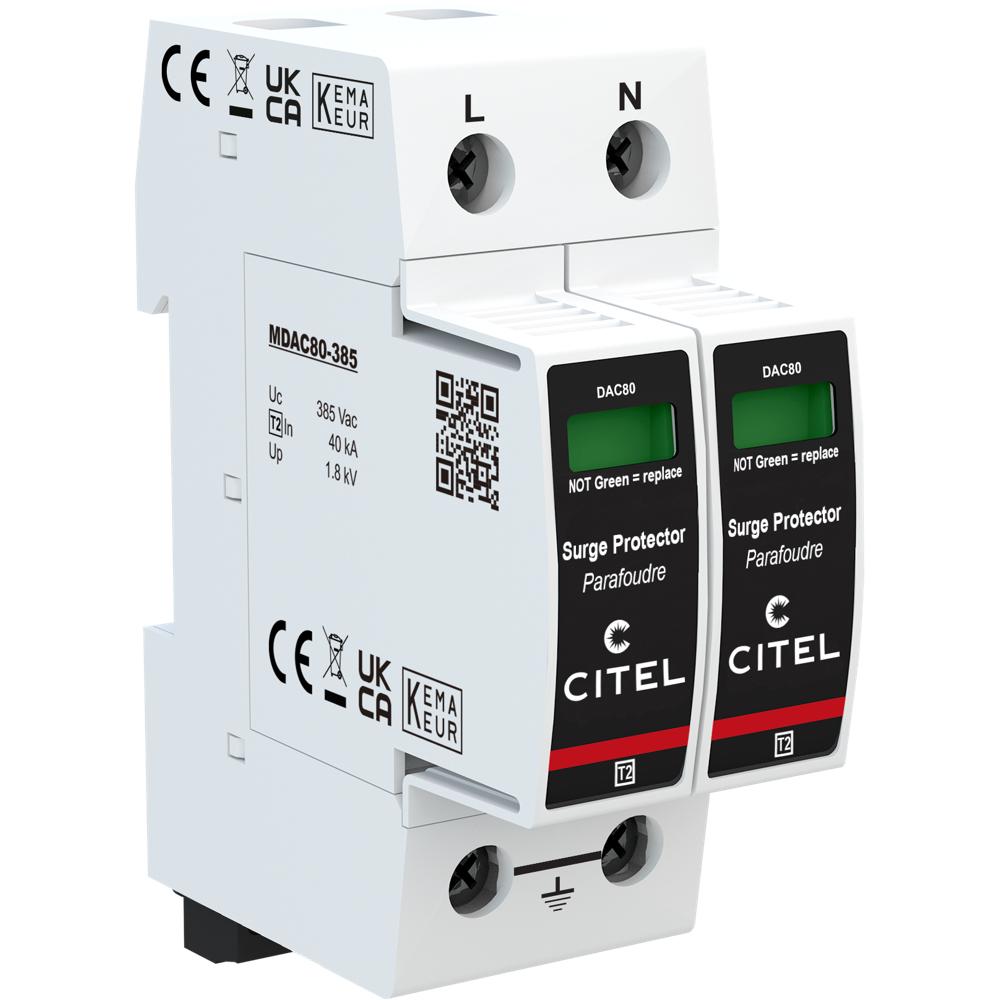

Устройство защиты от импульсных перенапряжений CITEL DAC80S-20-385 (артикул 821210522) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока 230 В от импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду опасных импульсов до безопасного уровня.
В основе работы УЗИП лежит высокоэнергетический варистор, который при возникновении перенапряжения мгновенно снижает своё сопротивление и отводит избыточную энергию на заземление. Устройство выполнено в корпусе со сменными модулями — каждый полюс оснащён отдельным заменяемым модулем MDAC80-385, что упрощает обслуживание и восстановление работоспособности после срабатывания. Встроенная система термического отключения и тепловой предохранитель обеспечивают безопасное отключение при перегреве. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключение к сети осуществляется винтовыми зажимами с сечением проводников от 2,5 до 25 мм². Устройство совместимо с сетями TN и обеспечивает защиту по режимам L/PE и N/PE. Для дистанционного контроля состояния предусмотрен выход на перекидной контакт, а визуальная индикация отключения выполняется механическим индикатором на каждом полюсе.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий
- Защита промышленного оборудования и технологических линий от импульсных перенапряжений
- Организация второй ступени защиты в системах молниезащиты совместно с УЗИП типа 1
- Защита телекоммуникационного и серверного оборудования, систем автоматизации
- Применение в объектах с повышенными требованиями к надёжности электроснабжения (больницы, банки, дата-центры)
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы (MDAC80-385) — быстрое восстановление без демонтажа корпуса
- Визуальная и дистанционная сигнализация отключения (перекидной контакт)
- Встроенный терморазмыкатель и тепловой предохранитель для безопасной работы
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 385 Vac
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты (Up) при In (8/20 мкс): 1,8 кВ (L/PE и N/PE)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: высокоэнергетический варистор
- Подключение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Дистанционная сигнализация: 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Модуль замены: MDAC80-385
- Вес: 0,252 кг
- Артикул: 821210522
